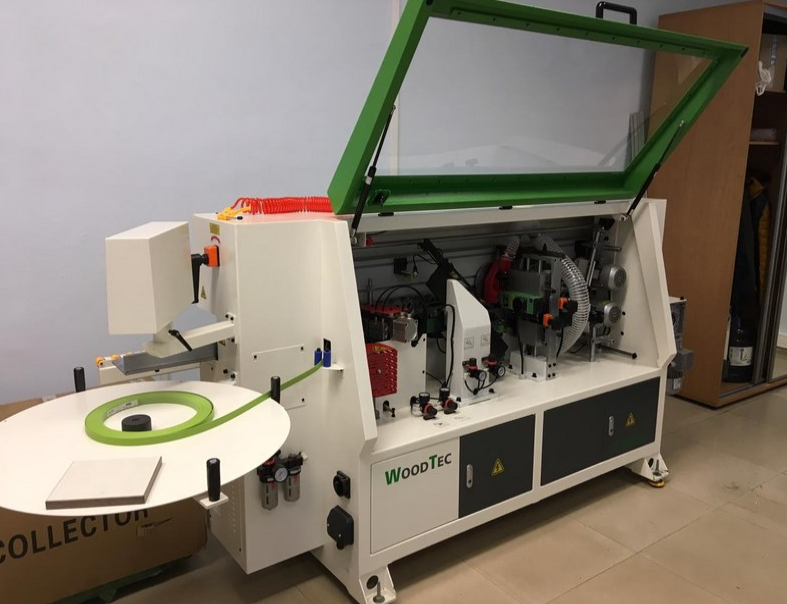

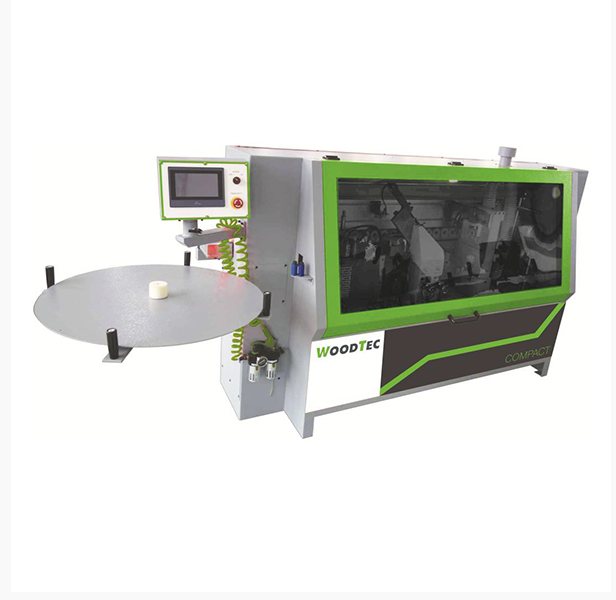

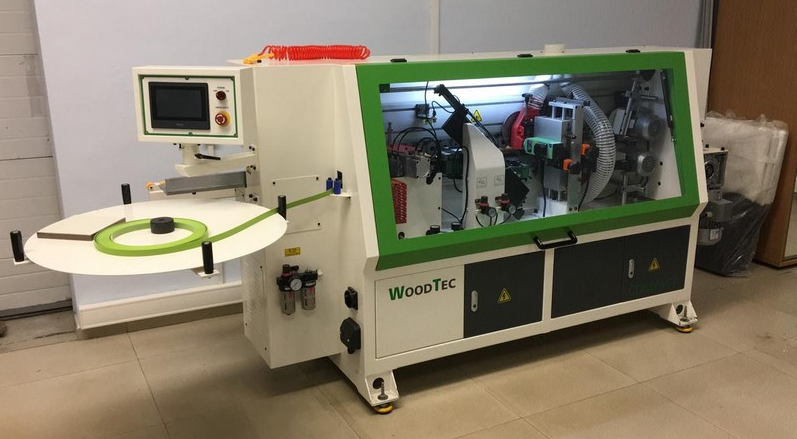

Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Отличительные особенности
- Скорость подачи 12,5 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на передней панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
- Краткие характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 12 - 55 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 150 x 100 |
| Скорость подачи, м/мин | 12,5 |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 x 0,22 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм | Z = 4; R2 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 x 0,37 |
| Обороты, об/мин | 12 000 |
| Полировальный узел – мощность, кВт | 2 x 0,18 |
| Обороты, об/мин | 1400 |
| Общая мощность, кВт | 5,5 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6,5 |
Габаритные размеры
| Длина, мм | 2750 |
| Ширина, мм | 750 |
| Высота, мм | 1300 |
| Вес, кг | 660 |
