Назначение

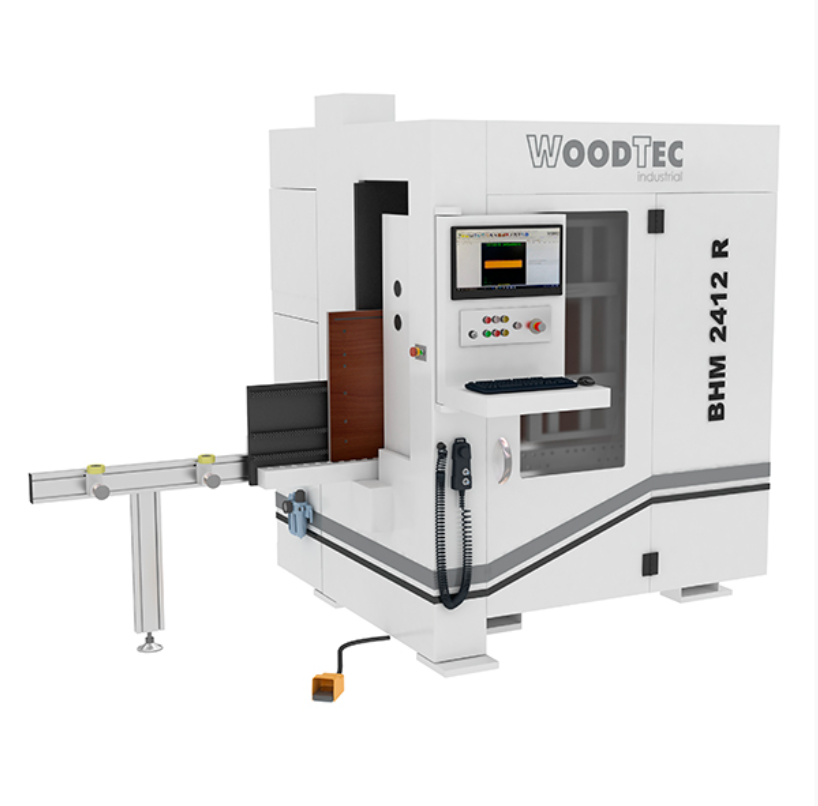

WoodTec BHM 2412 R – надежный и производительный сверлильно-присадочный станок с ЧПУ, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.
Схема обработки
Область применения
Компактный сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. Станок WoodTec BHM 2412 R не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.
Отличительные особенности
- Простота обработки. Обработка пяти поверхностей осуществляется автоматически, за одну установку заготовки.
- Базирующий упор, который позволяет быстро и точно устанавливать заготовки для обработки.
- Верхний автоматический упор, который не позволит подать заготовку большей ширины в зону обработки, тем самым предотвратить возможность брака.
- Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
- Возможность работы совместно с программным обеспечением сторонних производителей.
Краткие характеристики
| Длина заготовки, наибольшая, мм | 3000 |
| Длина заготовки, наименьшая, мм | 200 |
| Ширина заготовки, наибольшая, мм | 1200 |
| Ширина заготовки, наименьшая, мм | 60 |
| Толщина заготовки, наибольшая, мм | 30 |
| Толщина заготовки, наименьшая, мм | 10 |
| Тип электродвигателей перемещения | Серводвигатели Syntec (Тайвань) |
| Тип перемещения по осям X / Y / Z | Шарико-винтовая пара |
| Скорость перемещения оси X, максимальная, м/мин | 70 |
| Скорость перемещения оси Y, максимальная, м/мин | 50 |

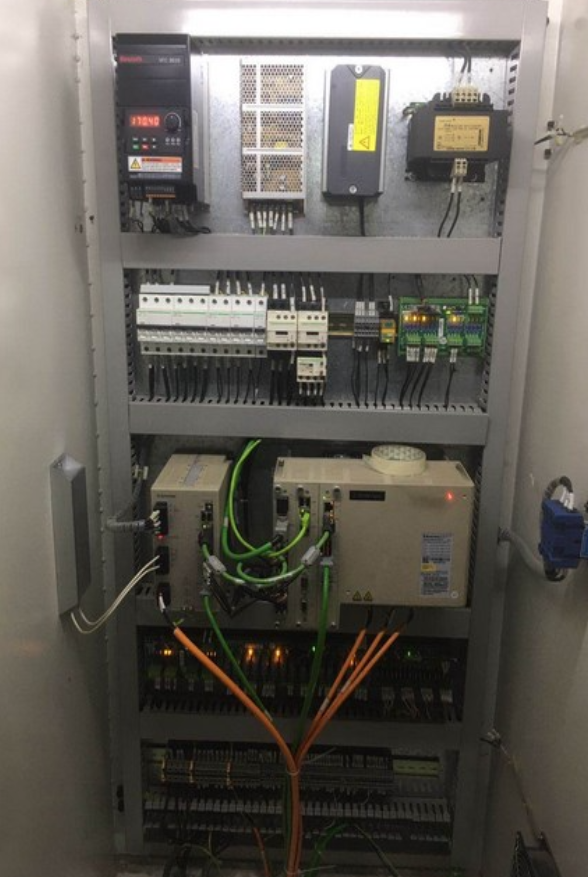

| Система управления | SYNTEC (Тайвань) |

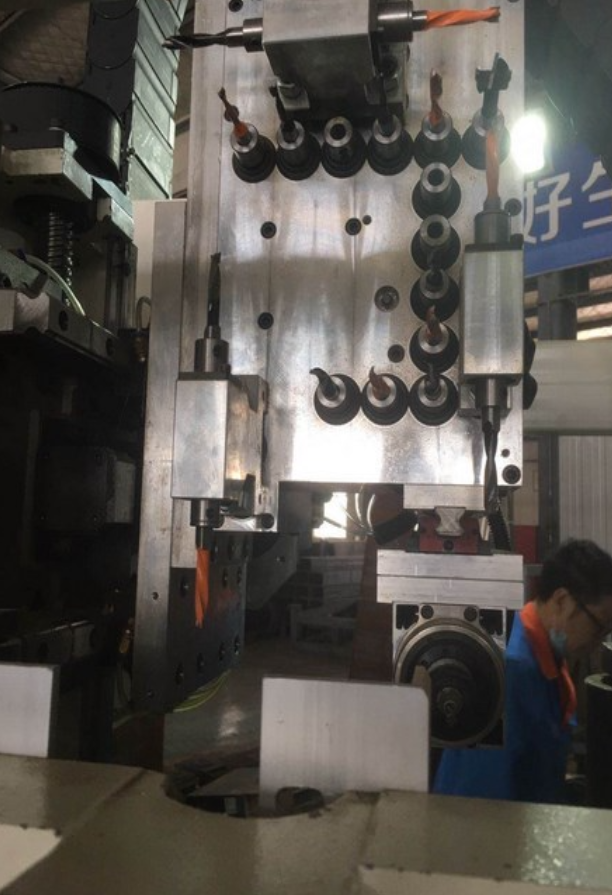

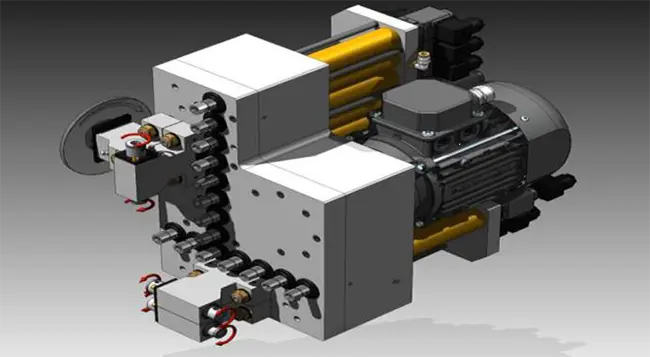

| Сверлильная голова | FAM (Италия) |
| Количество шпинделей для сверления в пласть заготовки, шт | 13 |
| Количество шпинделей для сверления в торцы заготовки, шт | 10 (X: 3+3; Y: 2+2) |
Фрезерный узел (опционально)
| Мощность шпинделя, кВт | 2,2 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | Воздушный |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
Габариты в упаковке
| Длинна, мм | 1900 |
| Ширина, мм | 1600 |
| Высота, мм | 2100 |
| Вес, кг | 1200 |
