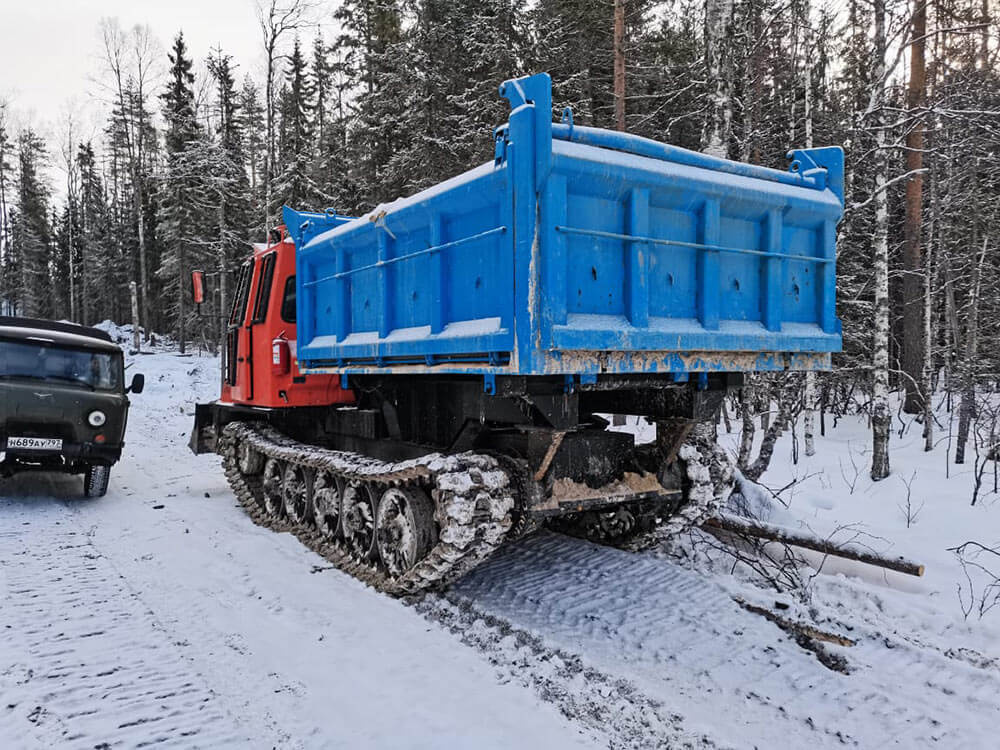

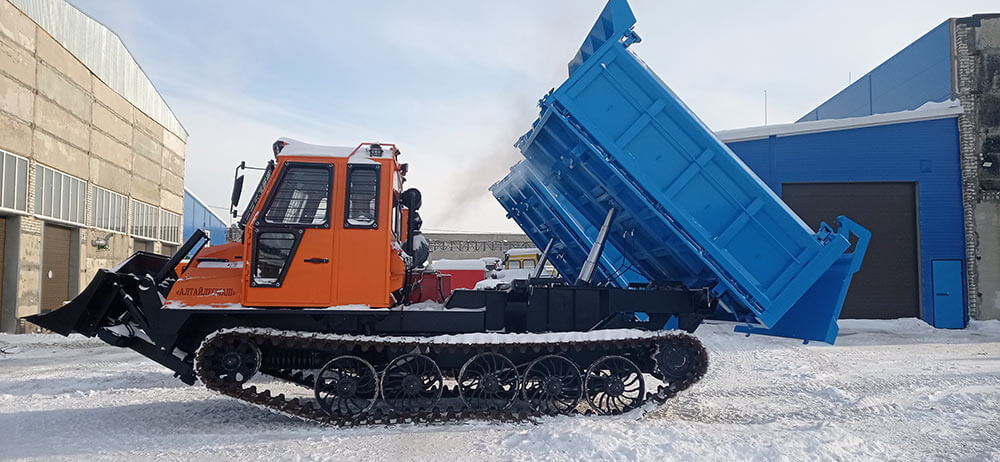

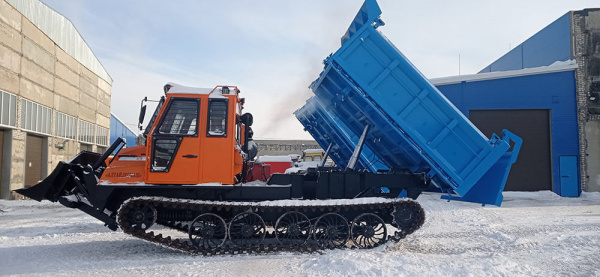

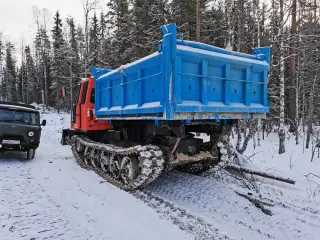

Гусеничный самосвал тл-5алм

Гусеничные самосвалы обладают чрезвычайно высокой проходимостью. Они разработаны для эксплуатации в условиях бездорожья, недоступного даже лучшим колесным вездеходам. За счет малого удельного давления на грунт, машина работает в песке, в снегу, в непролазной грязи, в трясине болота. Она легко передвигается по заболоченным рекам, по пустынной и горной местности.

Гусеничные самосвалы широко используются:

• для обеспечения работ, транспортировки людей или грузов в условиях бездорожья, в том числе в Северных и Арктических широтах, в тундре и заболоченной местности;
• на строительстве трубопроводов и ЛЭП;
• для экологической реабилитации в труднодоступных регионах;
• для бурения скважин, установки столбов и свай;
• для транспортировки грунта при строительстве дамб и других видов работ.

Конфигурация шасси:

• МТЧ-4
• ТЛ-5АЛМ-01

Защитные решетки

• Решетки передние
• Решетки боковые
• Решетки задние
• Зеркала боковые (установка возможна только с передними решетками на ТЛ-5АЛМ-01)

Переднее навесное оборудование

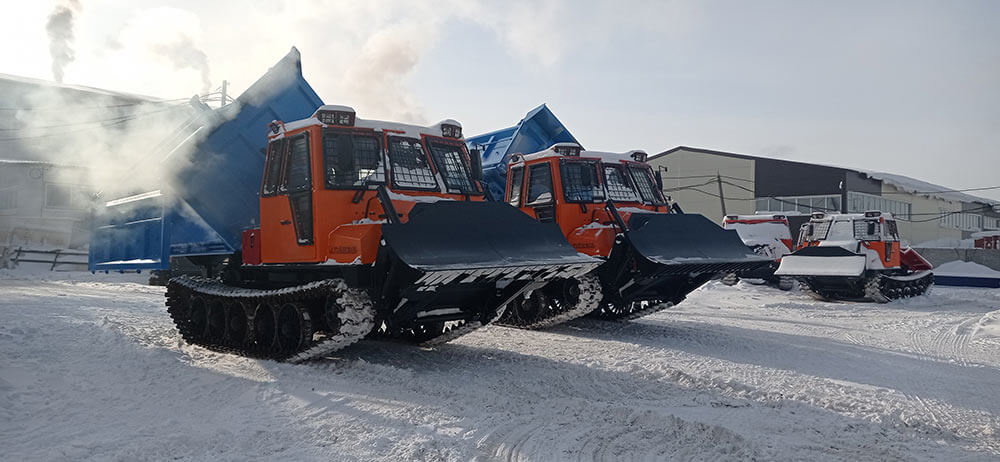

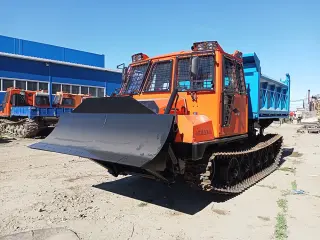

• Отвал бульдозерный
• Толкатель (только для МТЧ-4)

Технологическое оборудование

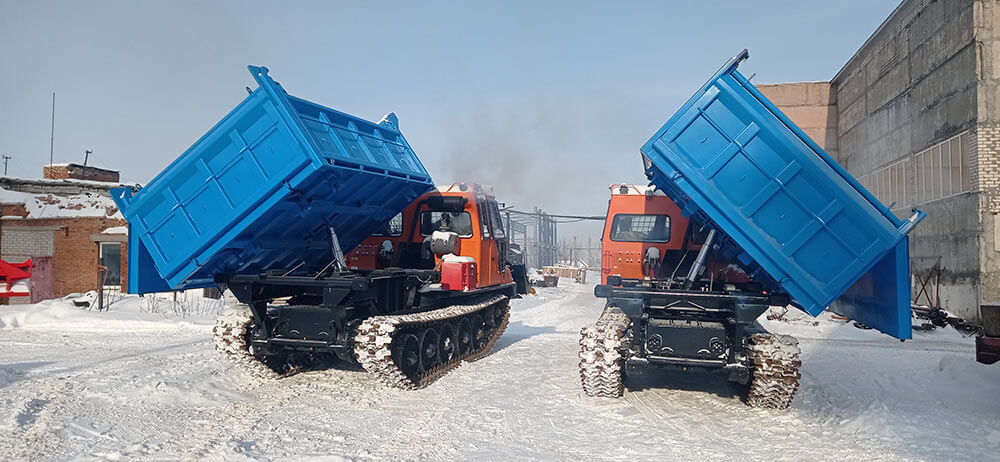

• Самосвальная платформа (направление разгрузки: 3-х сторонняя)
• Самосвальная платформа (направление разгрузки: назад)

Технические данные платформы

• Объем - 8 м3
• угол подъема платформы - 50 град
• грузоподъемность - 14 т
• направление разгрузки: 3-х сторонняя; назад

Технические характеристики:

• Тяговый класс - 4;
• Габаритные размеры машины, мм:
  – длина - 7865±100 / 7630 ±100
  – ширина - 2550 ± 20 / 2760± 20
  – высота - 3055 ± 50;
• Дорожный просвет, мм - 535± 15;
• Ширина гусеницы, мм - 500/550/600;
• Масса, кг: конструкционная - 17080± 3,5% / 15640± 3,5%4; эксплуатационная - 17520± 3,5% / 16080± 3,5%;
• Количество цилиндров - 8;
• Рабочий объем цилиндров, л - 14,86;
• Мощность эксплуатационная, кВт (л.с.) - 132,0 (180);
• Тип системы охлаждения - жидкостная, с принудительной циркуляцией;
• Подвеска - независимая, рычажно-балансирная с шестью каретками, все каретки подрессоренные;
• Трансмиссия - механическая с ленточными тормозами;
• Коробка передач - 4-ступенчатая с подвижными шестернями;
• Муфта сцепления (установлена на дизеле) - двухдисковая постоянно замкнутого типа с гасителем крутильных колебаний;
• Число передач: переднего хода (с реверс-редуктором) - 4(8); заднего хода (с реверс-редуктором) -1(4);
• Диапазон скоростей, км/ч: 2,28...12,79;
• Механизм поворота - планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами;
• Кабина - трехместная, цельнометаллическая, каркасная, шумовиброизолированная;
• Электросистема: напряжение сети, В - 24; аккумуляторная батарея - наличие;
• Гидравлическая система - С двумя гидронасосами и двумя гидравлическими баками;
• Номинальная объемная подача гидронасоса, л/мин* - 24,5; 56;
• Распределитель - трехсекционный;
• Гидроусилители управления - следящего действия по перемещению;
• Объем масляного бака, л - 20/ 80 / 100;
• Объем топливного бака, л - 320.
