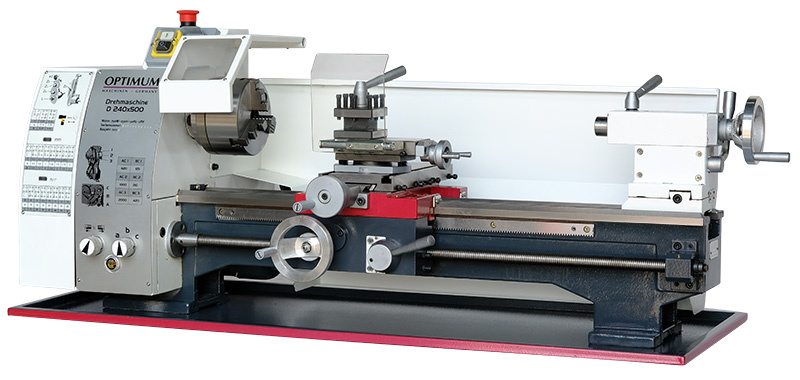

Настольный токарный станок для ответственных работ: коробка подач с масляной ванной, проходное отверстие шпинделя 26 мм, максимальная высота державки резца 13 мм. Идеален для изготовления небольших деталей приборов и механизмов и продвинутого домашнего использования.
Надежное и долговечное оборудование промышленного класса, рассчитано на 8-часовую работу 5 дней в неделю в условиях производственного предприятия.
Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
Призматические направляющие станины из серого чугуна, индуктивно закаленные и отшлифованные (HRC 42 - 52).
Ходовой винт для нарезания резьбы и автоматической продольной подачи.
Радиальное биение токарного патрона менее 0,04 мм.
Трапецеидальная резьба ходового винта.
Автоматическая продольная подача, направление подачи не зависит от направления вращения шпинделя.
Продольная, поперечная и верхняя каретки суппорта.
Нарезание метрических и дюймовых резьб.
Цена деления лимбов поперечной/верхней кареток суппорта 0,04/0,01 мм.
Цена деления лимба пиноли задней бабки 0,02 мм.
Быстрый зажим пиноли задней бабки эксцентриковым рычагом.
Поперечное смещение задней бабки для точения длинных конусов.
Станина прошла естественное старение в течение не менее 6 месяцев.
Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
Высокопроизводительный необслуживаемый двигатель.
Двойной упорный подшипник ходового винта.
Кожух патрона с конечным выключателем.
Подшипники высокой грузоподъемности.
Правое/левое вращение шпинделя.
Кнопка аварийной остановки.
Отличная точность и большие возможности по очень хорошей цене.
Суппорт станка
Токарный патрон
Резцедержатель
Пульт управления
Высокая точность перемещений по всем направлениям
Механический 3-х кулачковый патрон Ø125 мм
Резцедержатель для токарных резцов высотой до 12 мм
Компактный и удобный, кнопка аварийной остановки
Рукоятка поперечной подачи каретки суппорта
Рукоятка грубой подачи суппорта
Зубчатая рейка и ходовой винт
Рукоятка продольной подачи каретки суппорта
Направляющая типа "ласточкин хвост", цена деления лимба 0,01 мм
Перемещение по зубчатой рейке, цена деления лимба 0,2 мм
Изготовлены из высококачественной закаленной стали
Направляющая типа "ласточкин хвост", цена деления лимба 0,05 мм
Рукоятки переключения подач и масляная ванна
Коробка подач
Рукоятка маточной гайки
Задняя бабка
Выбор шага и направления резьбы, коробка подач находится в масляной ванне
Двойная ременная передача, сменные шестерни для нарезания резьб
Быстрый и удобный переход в режим автоматической подачи
Жесткая задняя бабка с эксцентриковым зажимным рычагом
Основные технические характеристики станка
Модель
D240x500
Номер арт.
342 5005
Цена (без учета НДС), руб.
181 000
Цена (с учетом НДС), руб.
192 000
Наличие
на складе
Технические характеристики
Электропитание
Двигатель
750 Вт 220В ~50 Гц
Станочные данные
Высота центров
125 мм
Межцентровое расстояние
550 мм
Диаметр обработки над станиной
250 мм
Ширина станины
135 мм
Частота вращения шпинделя
125 - 2000 об/мин
Количество ступеней
6
Внутренний конус шпинделя
МК4
Диаметр проходного отверстия шпинделя
26 мм
Ход верхней каретки суппорта
75 мм
Ход поперечной каретки суппорта
120 мм
Внутренний конус пиноли задней бабки
МК2
Перемещение пиноли задней бабки
75 мм
Продольная подача
0,07 - 0,4 мм/об
Пределы шага нарезаемых метрических резьб
0,2 - 4 мм
Пределы шага нарезаемых дюймовых резьб
8 - 56 ниток на дюйм
Максимальная высота державки резца
12 мм
Габаритные размеры
Габаритные размеры
1200 х 560 х 480 мм
Масса станка
132 кг
Комплект поставки:
3-х кулачковый патрон 125 мм
4-х позиционный резцедержатель
Центры упорные МК2 и МК4
Поддон для стружки
Токарный резец из быстрорежущей стали
Комплект сменных шестерен гитары
Комплект обслуживающего инструмента
Руководство по эксплуатации на русском языке
Рекомендуемые дополнительные принадлежности:
Номер арт.
Цена, руб. с НДС
Наличие
344 1352
5 760
на складе
Набор токарных резцов с напайными пластинами 11 шт. державка 10 мм
