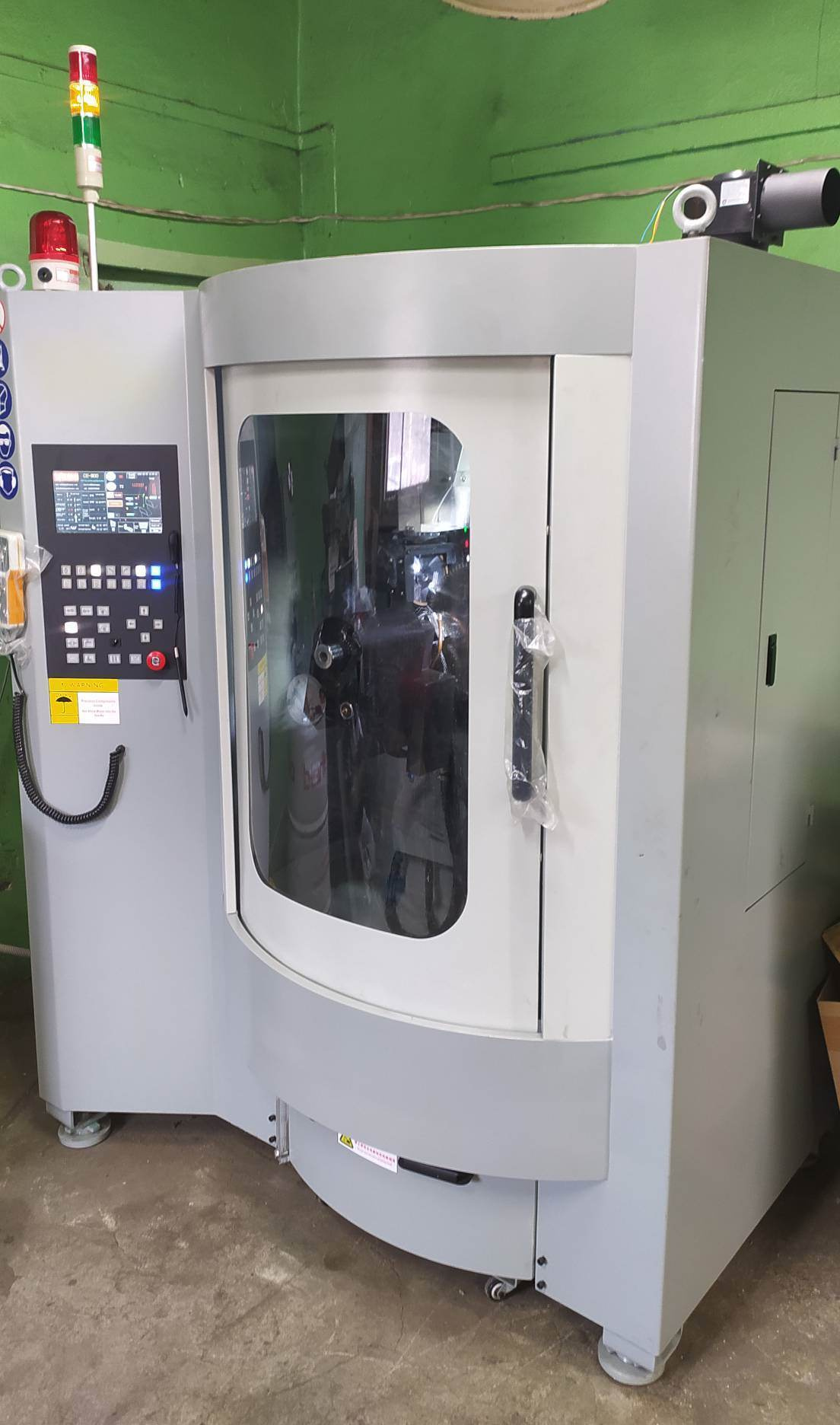

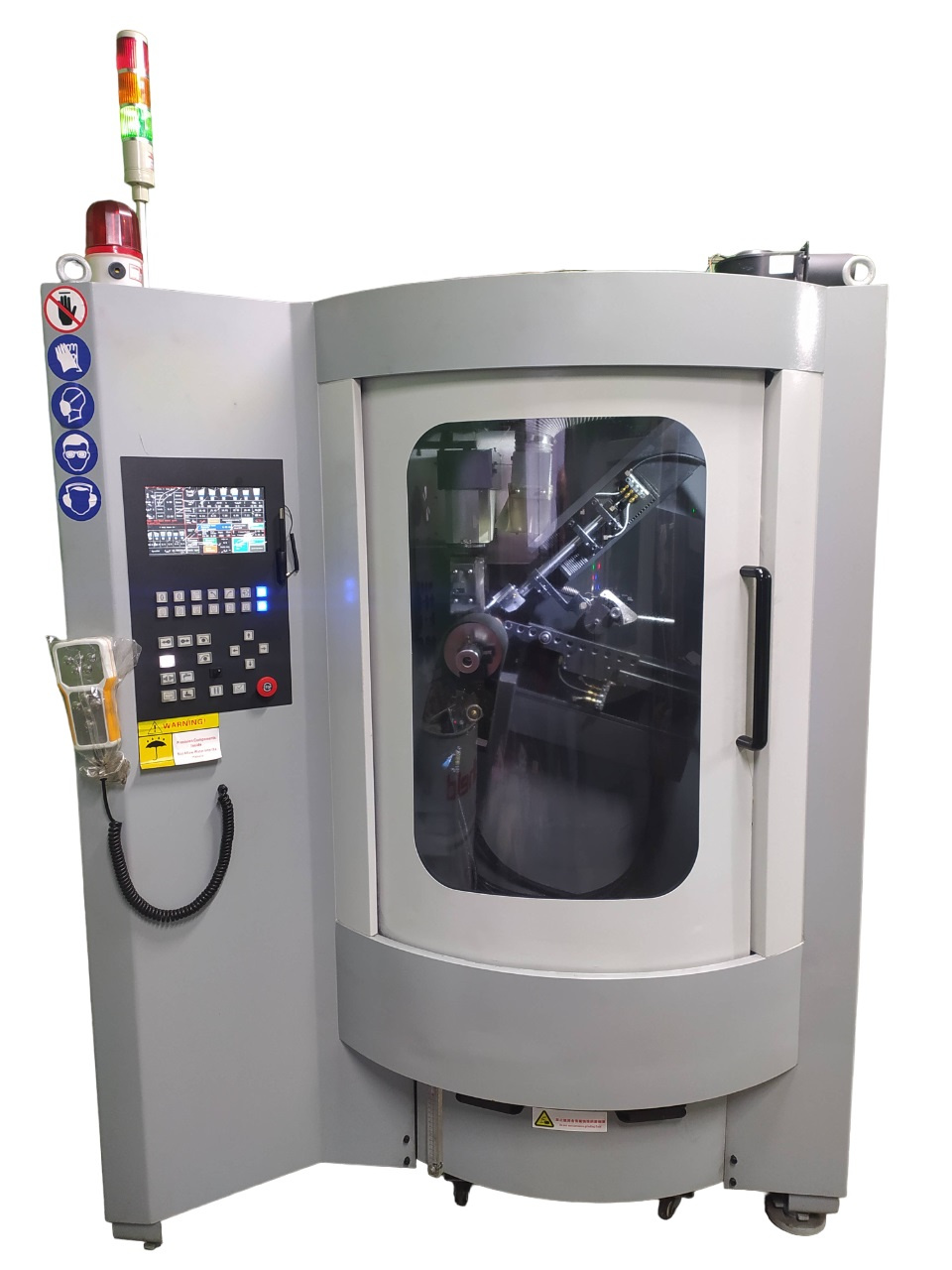

Автоматический заточной станок CH800 предназначен для заточки дисковых пил с твердосплавными напайками используемых при распиле дерева, ДСП, алюминия и пластика.
Задача станка - обеспечить высокой точностью и производительностью распил используемого материала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы с твердосплавными напайками .
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
НАЗНАЧЕНИЕ:

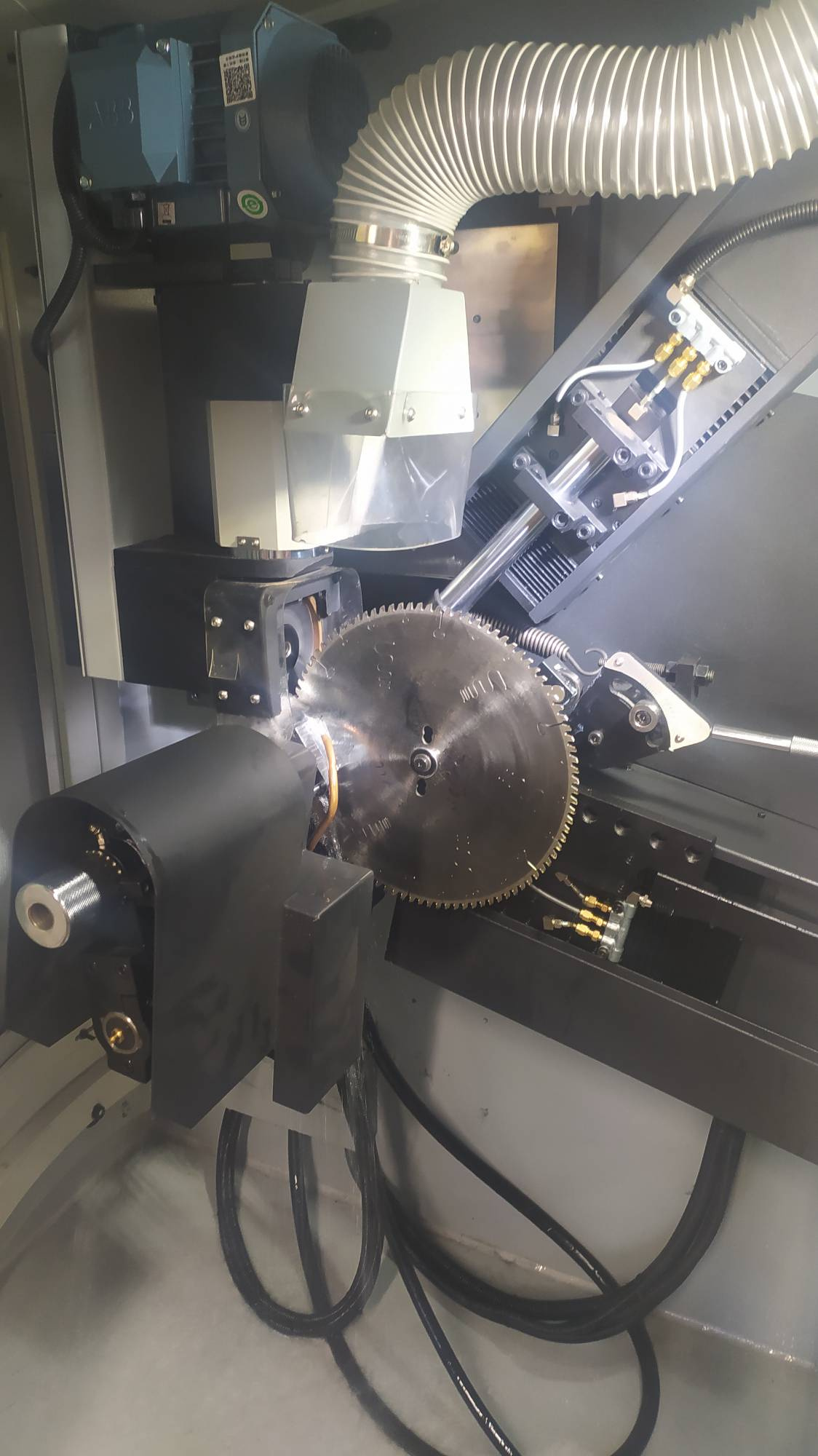

Заточной станок CH800 осуществляет заточку стандартных форм (прямой, скошенной, трапециевидной или комбинированной) зубьев дисковых пил по передней и задней граням с диаметром до 810мм.

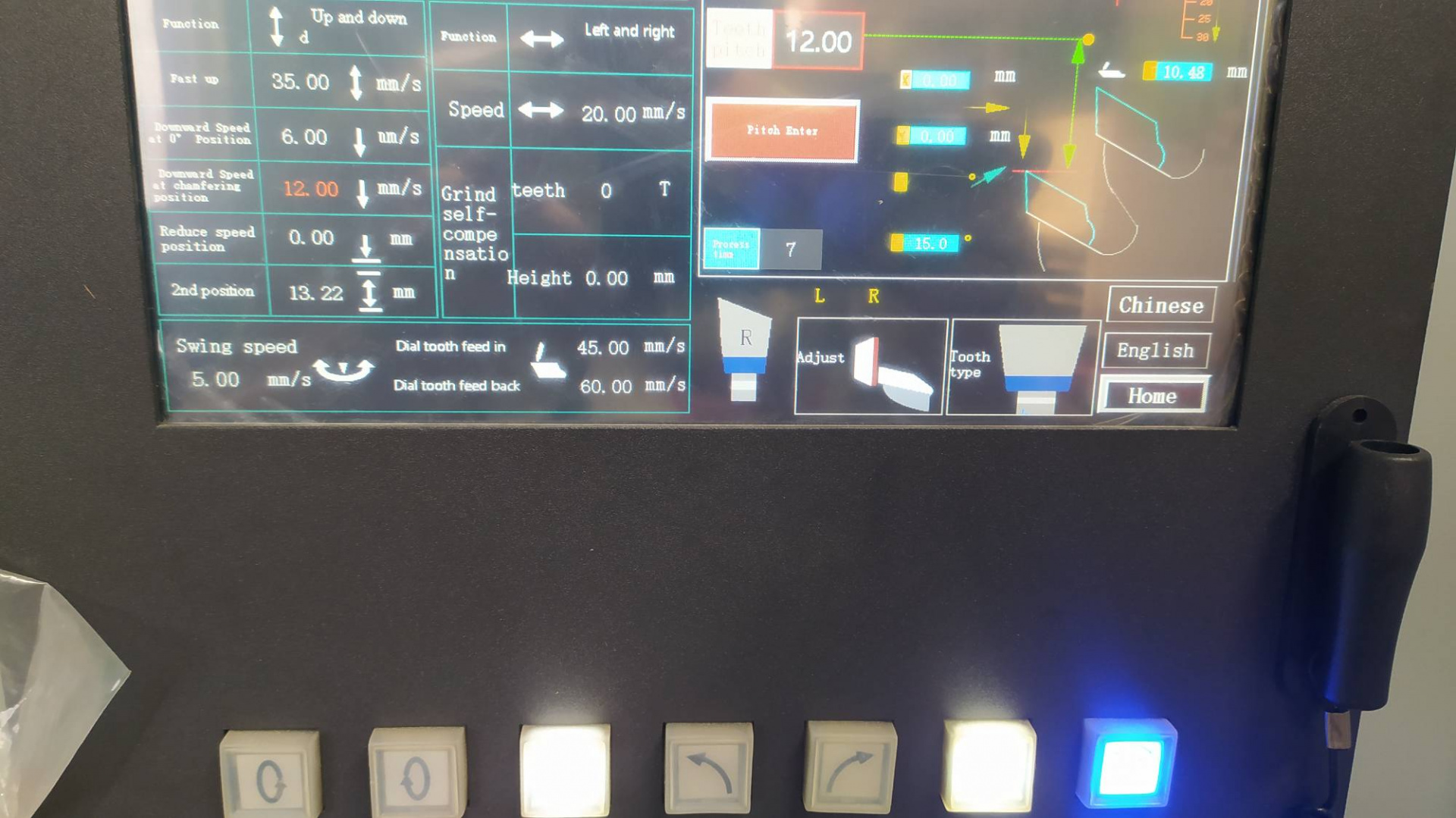

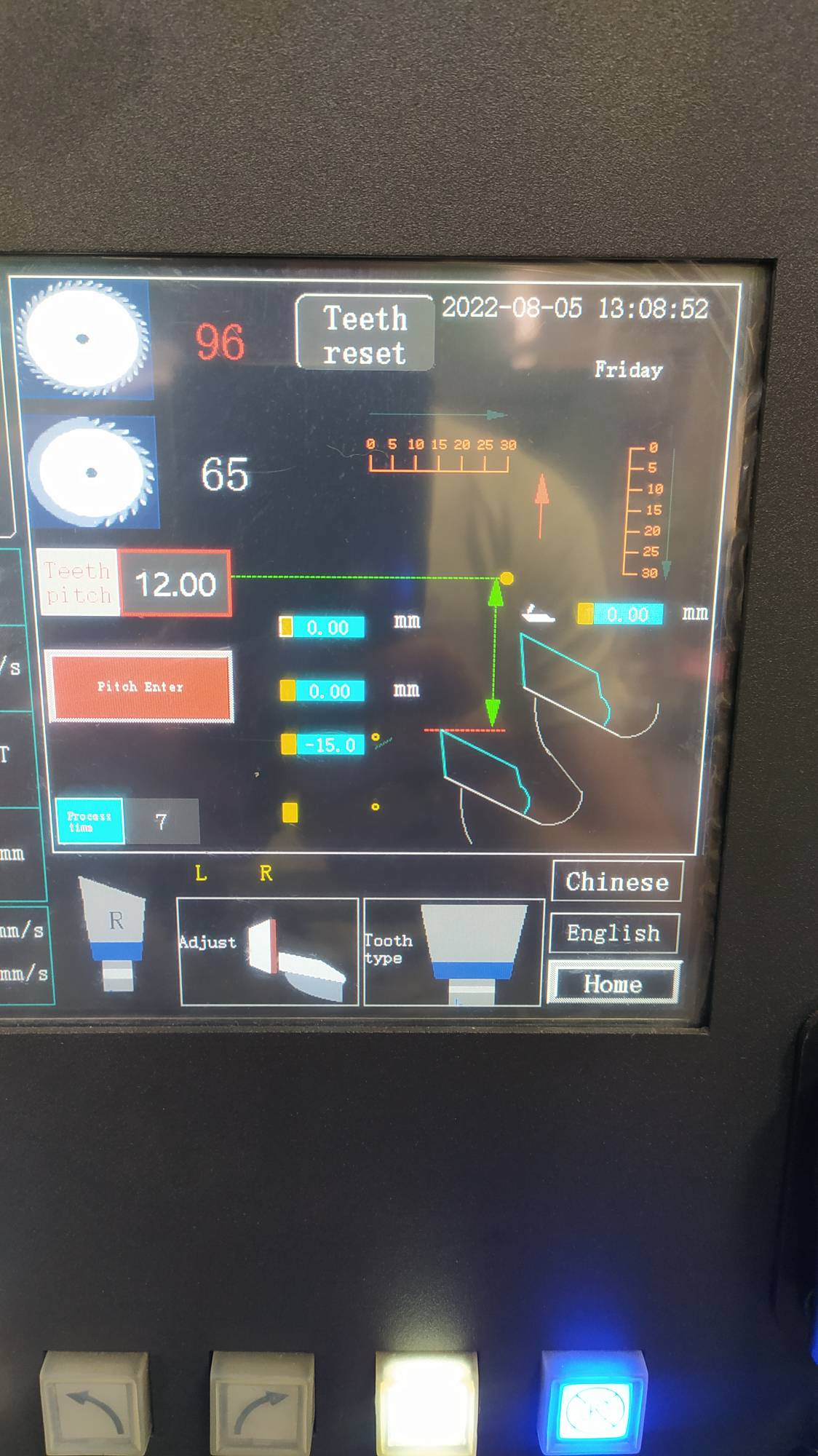

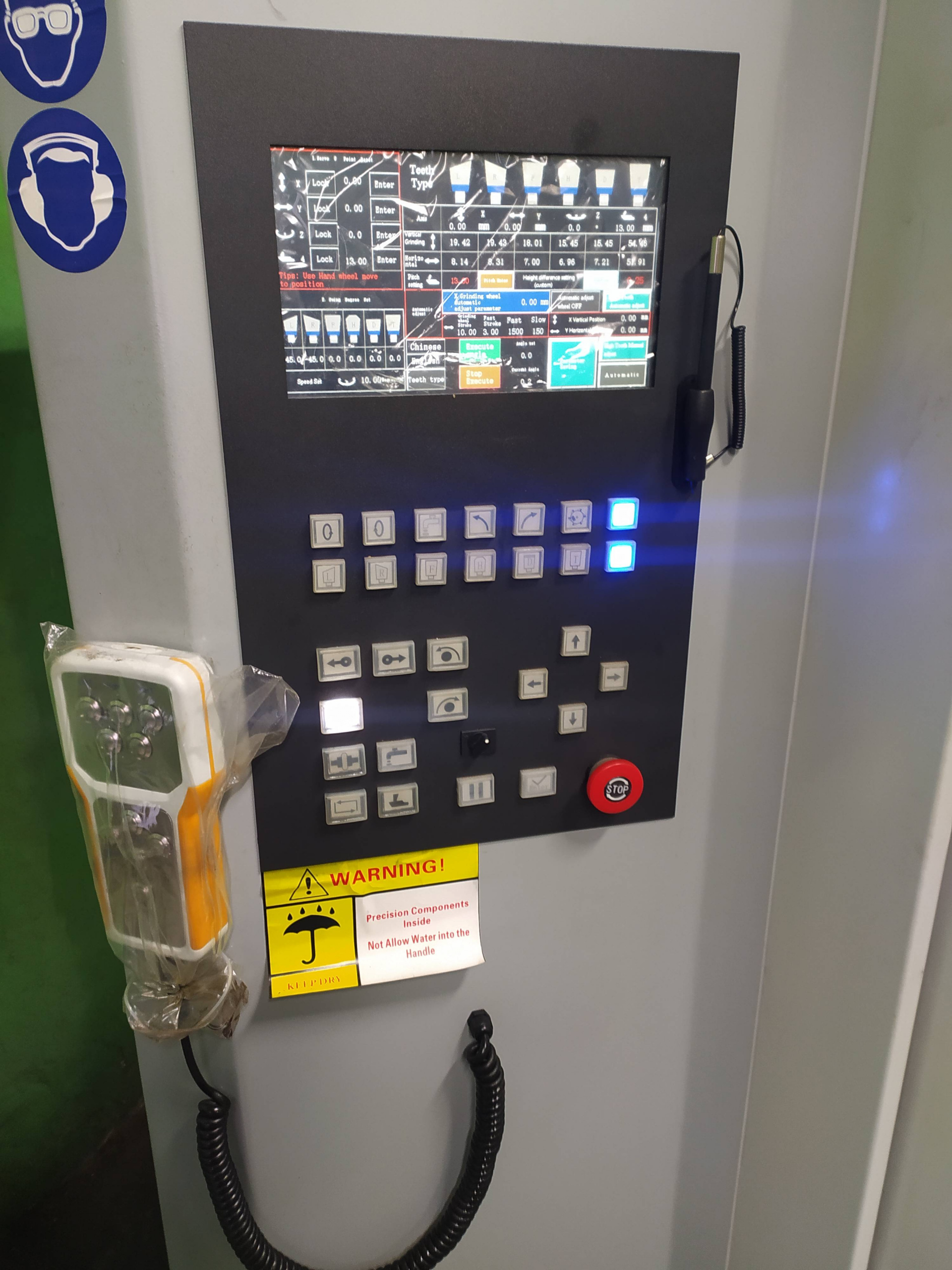

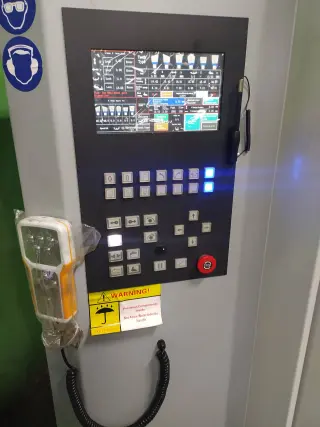

Станок управляется системой ЧПУ , которая упрощает процесс управления, а управление вращением и настройкой угла можно легко контролировать с помощью панели ЖК-дисплея.
Заточной станок также оснащен выносным пультом управления для быстрого позиционирования заточной головки, выбора геометрии зуба, настройки режущего инструмента

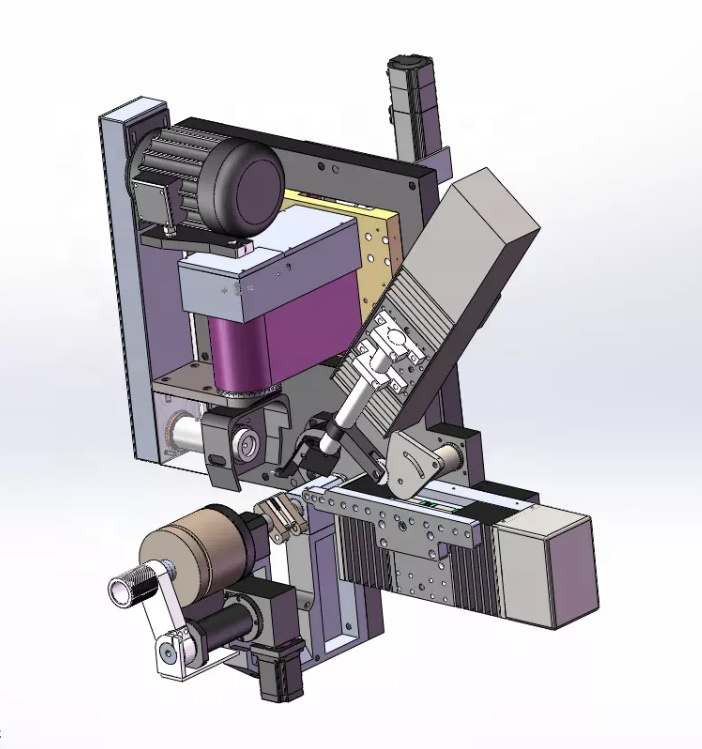

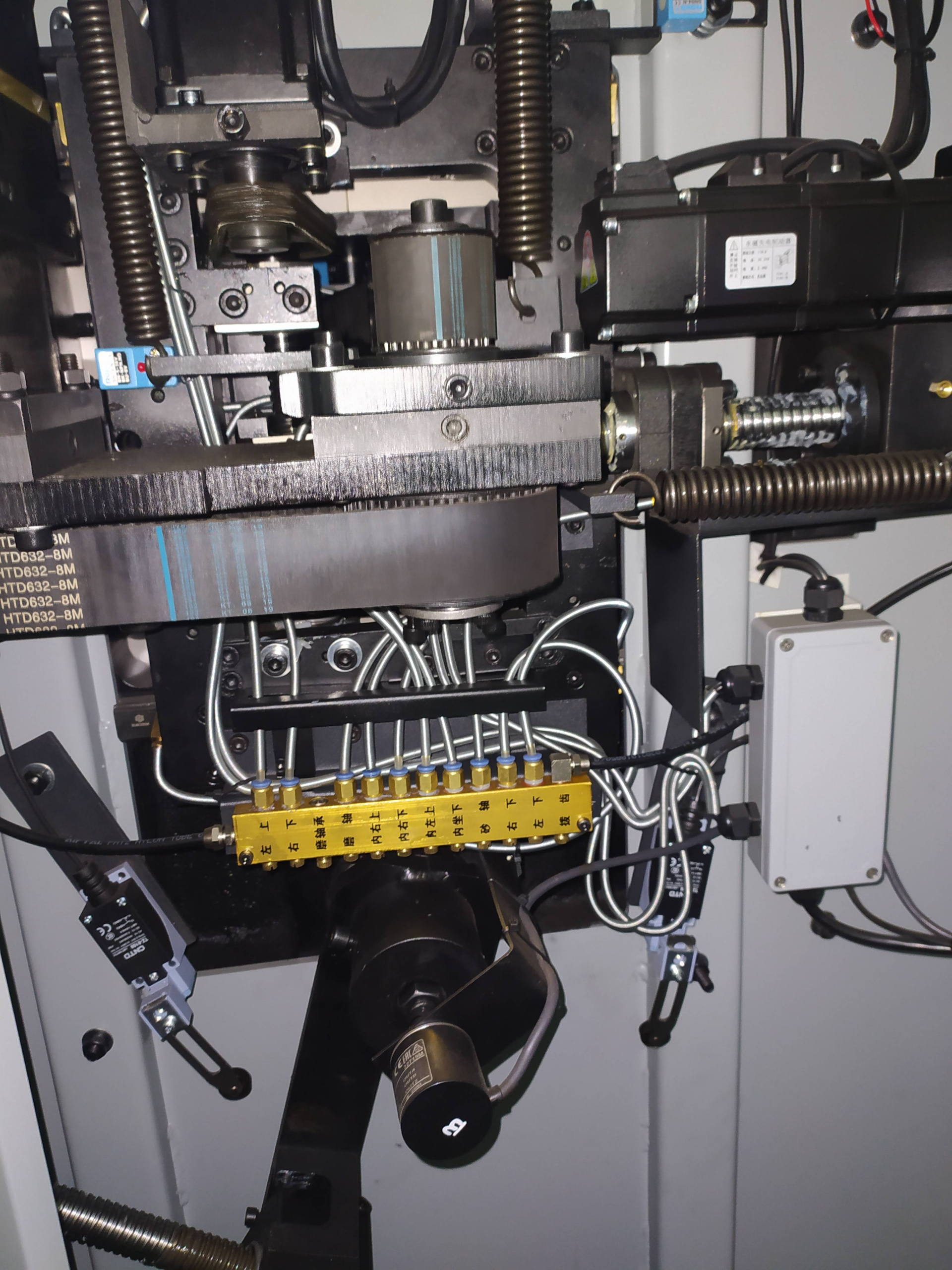

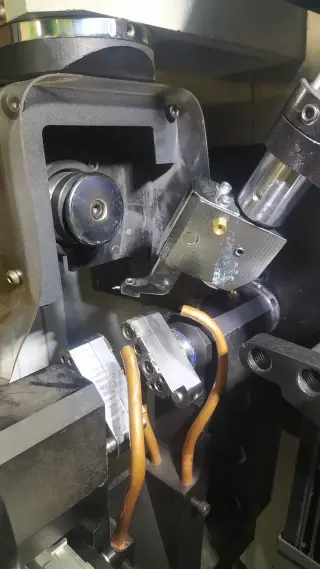

4 управляемых оси станка для заточки дисковых пил с ЧПУ CH800, которые управляют шлифовкой скоса, подачей шлифовального круга, ходом шлифования и подачей зубьев, позволяют затачивать зубья любой геометрии за 1 рабочий цикл.
При использовании водяного или масляного СОЖ можно достичь превосходного конечного результата заточки.
Технические характеристики заточного станка для дисковых пил с ЧПУ CH800
Наружный диаметр дисковых пил, мм 120 - 810
Диаметр посадочного отверстия, мм 10-220
Толщина дисковых пил, мaкс., мм 10
Шаг зубьев, мм 5-50
Передний заточной угол, град -3° - +20°
Задний заточной угол, град 6°- 45°
Углы косой заточки передней и задней граней, град 0°- 45°
Длина шлифования, мм 20
Скорость шлифования 0,56 мм/с
Скорость подачи, зуб/мин 5- 20
Наружный диаметр заточного круга, мм 125
Диаметр посадочного отверстия заточного круга, мм 32
Окружная скорость круга 26 м / с
Емкость бака системы охлаждения, л 60
Суммарная мощность, кВт 2
Вес станка 1100 кг
Габаритные размеры, мм 1500х1100х1920
