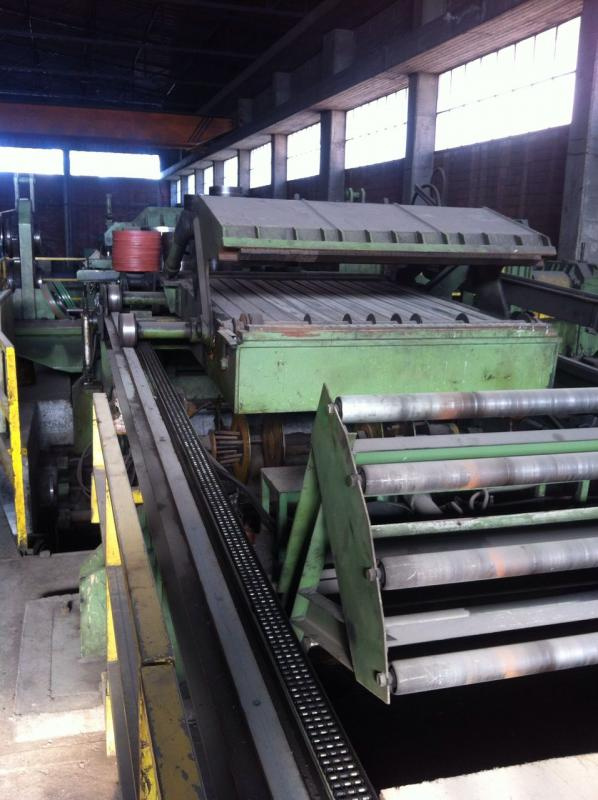

Линия продольной резки листа DFK год выпуска 2004 Пр 587

Линия мало работала. Видео по запросу

производитель:                                                 DFK

год выпуска                                                       2004

ширина листа                                                    600 – 1.600 мм

толщина листа                                                   1,20 – 6,00 мм

прочность материала макс.                             55 kg/mmÇ

предпл прочности макс                                   36 kg/mmÇ

диаметр бухты внутри – Ø                               475 - 525 мм

с насадками                                                      560 - 790 мм

бухта снаружи – Ø                                            1.200 – 2.000 мм

вес бухты                                                           24,0 т

скорость линии                                                 0 - 100 м/мин.

Рабочее направление                                      слева → направо

Требуемое место в помещении (дл. x шир.)  порядка 28 x 8,5 м

Состав линии:

Тележка для бухты

Вес макс .                                                           24,0 т

Внешний диаметр – Ø макс.                            2.000 мм

· прижимной рычаг с прижимным рукавом

· устройство открывания бухты с сгибающим роликом

· направляющая края на входе

 · прижимной ролик

· ножницы

· направляющие

· ножницы поперечной резки и сменное устройство

Диаметр ножей – Ø макс.                                430 мм

Валы ножей – Ø                                                250 мм

· намотчик отходов

· яма для прогиба с тележкой

· электрика

· гидравлика

· пневматика

Количество резов при качестве материала ST 37:

Толщина листа                      количество резов     скорость в м/мин

1,20                                        30                               100

1,50                                        24                               100

2,50                                        22                               100

3,00                                        18                               90

4,00                                        14                               80

5,00                                        10                               70

6,00                                        8                                 60
