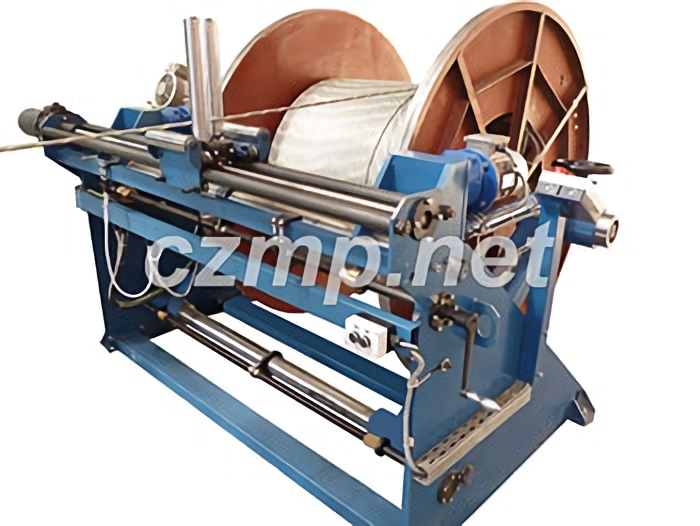

Намоточное устройство консольного типа

Предлягаем напрямую от производителя Намоточное устройство консольного типа.

Широкий диапазон применяемых катушек. Удобная установка тары (катушек). Высокие скоростные показатели.

Диаметр барабана, мм 400 - 2200

Масса барабана с кабелем max, кг до 7000

Скорость намотки max. м/мин 400

Станки обладают прочной сборной конструкцией корпуса

При установке не требуют погружения в пол

Обладают удобными консольными электромеханическими подъёмниками катушки

Подъёмники оснащены б/к датчиками крайних положений барабана

Зажим барабана электромеханический

Фиксация зажимных механизмов автоматическая

Два типа раскладки: перемещением станка с барабаном или сервораскладчик

Применение станков в линиях экструзии, изолировки, бронирования, перемотки

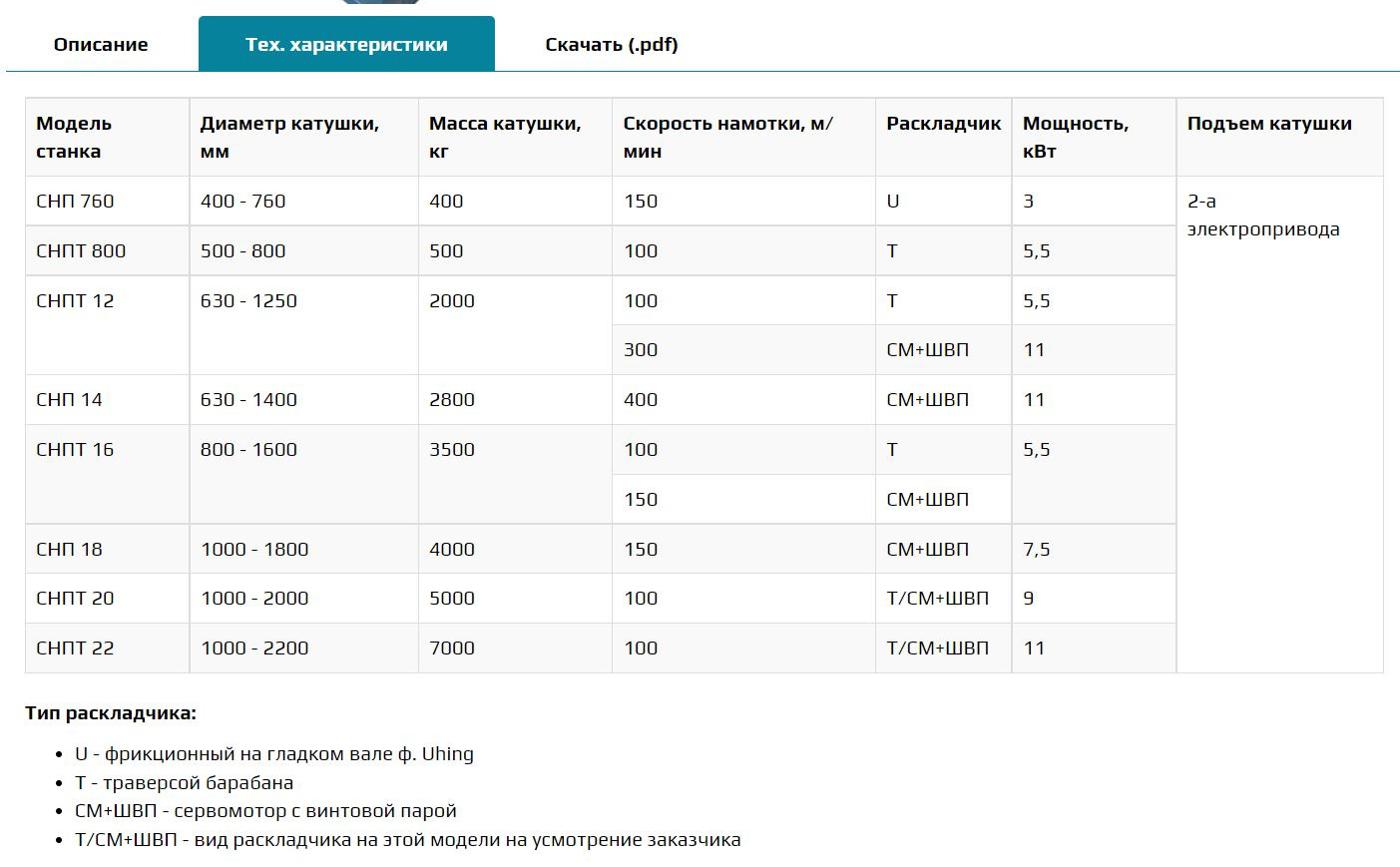

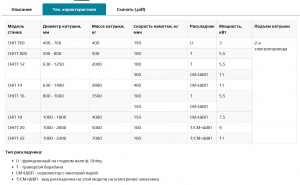

Тех. характеристики:

Модель станка Диаметр катушки, мм Масса катушки, кг Скорость намотки, м/мин Раскладчик Мощность, кВт Подъем катушки

СНП 760 400 - 760 400 150 U 3 2-а электропривода

СНПТ 800 500 - 800 500 100 Т 5,5

СНПТ 12 630 - 1250 2000 100 Т 5,5

300 СМ+ШВП 11

СНП 14 630 - 1400 2800 400 СМ+ШВП 11

СНПТ 16 800 - 1600 3500 100 Т 5,5

150 СМ+ШВП

СНП 18 1000 - 1800 4000 150 СМ+ШВП 7,5

СНПТ 20 1000 - 2000 5000 100 Т/СМ+ШВП 9

СНПТ 22 1000 - 2200 7000 100 Т/СМ+ШВП 11

Тип раскладчика:

U - фрикционный на гладком вале ф. Uhing

Т - траверсой барабана

СМ+ШВП - сервомотор с винтовой парой

Т/СМ+ШВП - вид раскладчика на этой модели на усмотрение заказчика
