Танк-контейнер Т12 21000л

Изготовление на заказ!

Стоимость подлежит уточнению из-за колебания курса валют!

Техническая спецификация для контейнера-цистерны

Завод-изготовитель

NantongTankContainerCo., Ltd

Тип

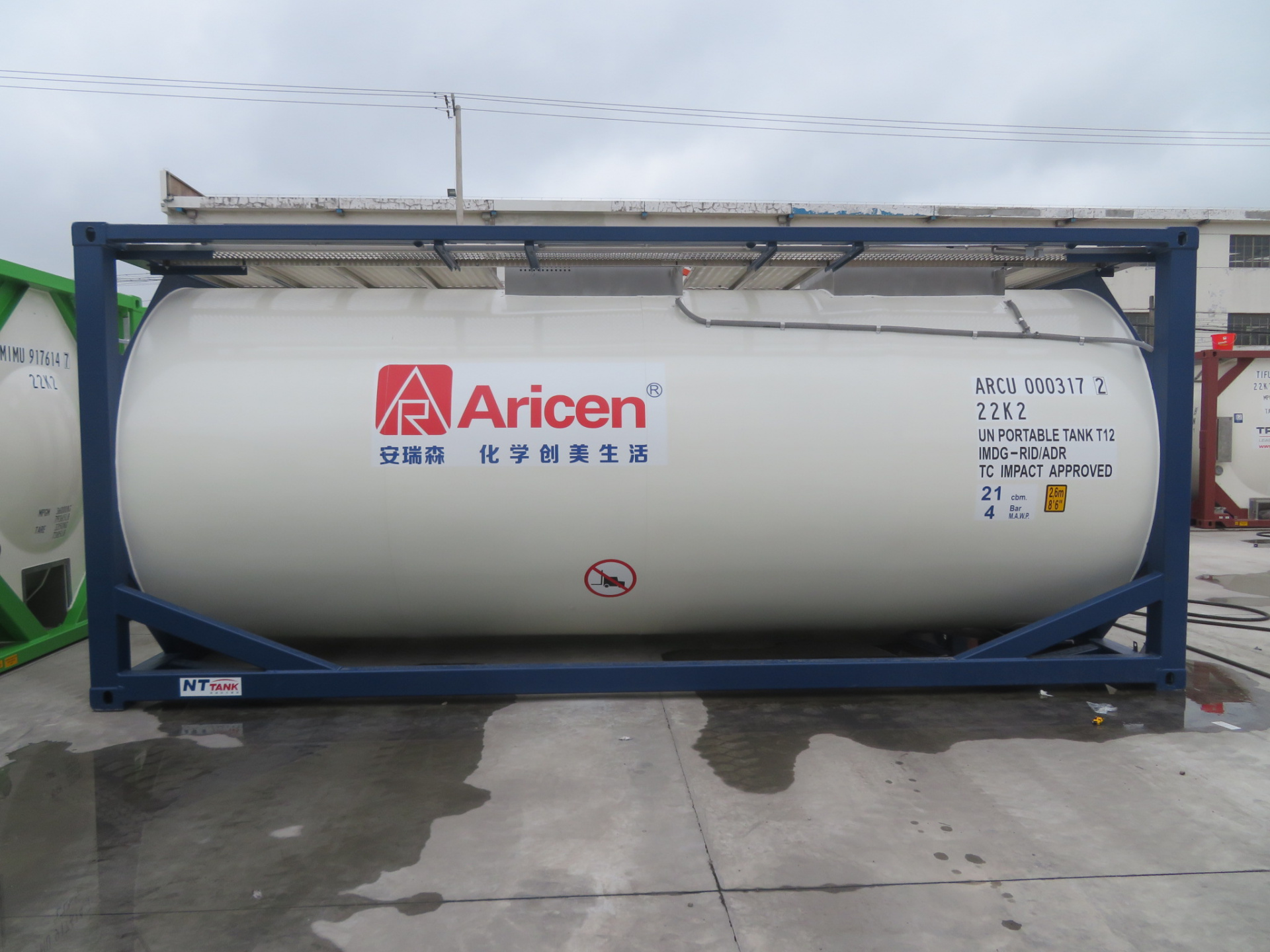

Стандартный 20-фут танк-контейнер, тип UN Portable Tank T12

Размеры по полнокаркасной раме, фут (мм)

20’ / 8’ / 8’6” (6058°_-6 / 2438°_-5 / 2591°_-5 )

Вместимость цистерны, л

21000 (+0 /- 1.5%)

Максимальная масса брутто, кг

36000

Собственная масса контейнера (тара), кг

3900   ±3%

Рабочее давление, МПа / Bar

0.4 / 4

Испытательное давление, МПа / Bar

0.60 / 6

Расчетная температура, °С

- 40 до +130

Материал цистерны

Нержавеющая сталь AISI 304 ASTM A240

Номинальная толщина стенки цилиндрической части цистерны, мм

5.0

Номинальная толщина стенки днищ цистерны, мм

6.0

Материал рамы

Сталь конструкционная GB/T 1591-Q355D или SPA-H

Угловые фитинги

Согласно международному стандарту ИСО 1161, 8ед.

Инспекционное агентство

Регистр Ллойда (Lloyd's Register – LR) или  Бюро Веритас (Bureau Veritas)

Приборы, арматура, принадлежности

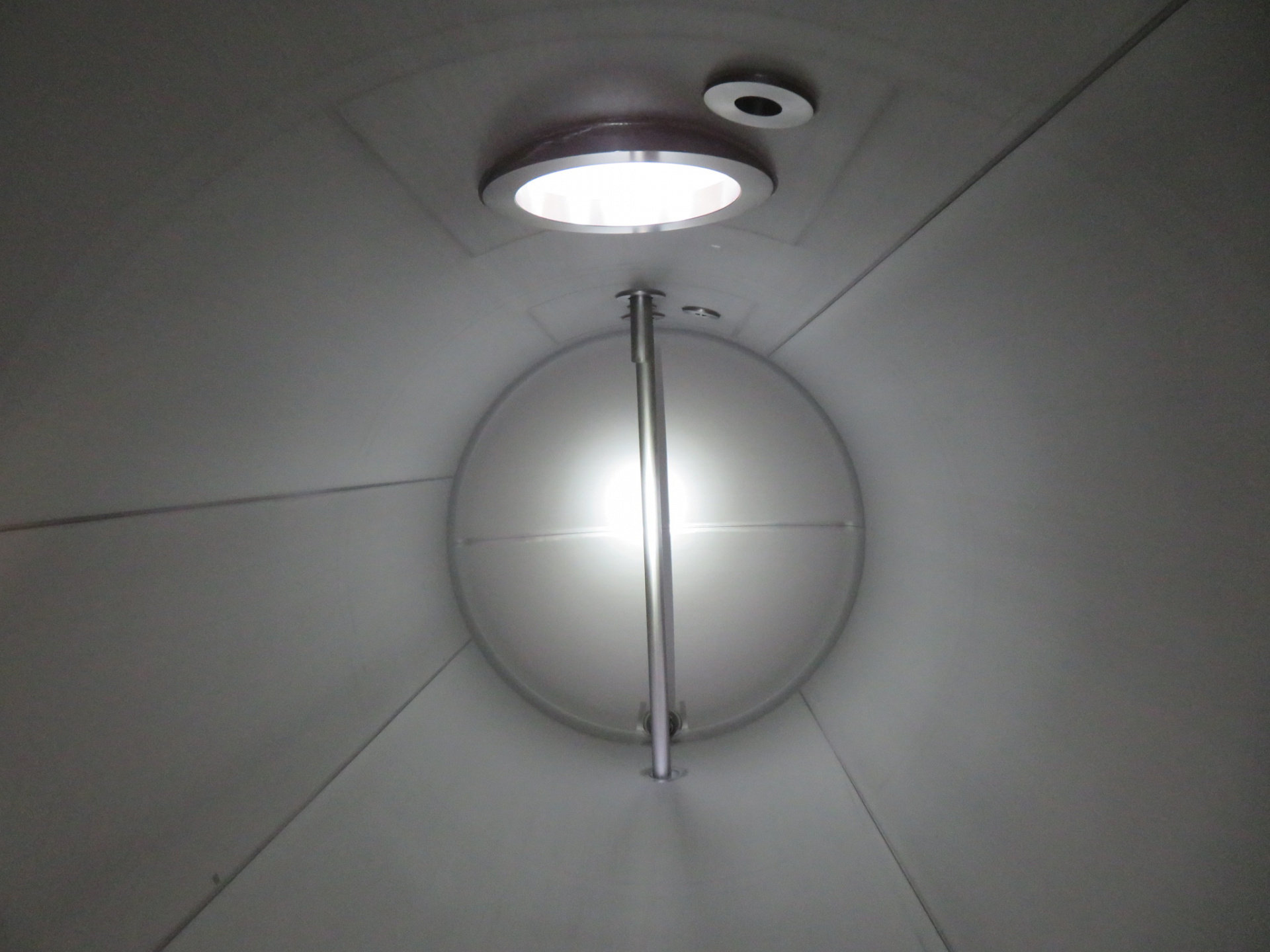

Люк-лаз с крышкой и прокладкой

Диаметр 500 мм, крышка на 20 болтах.

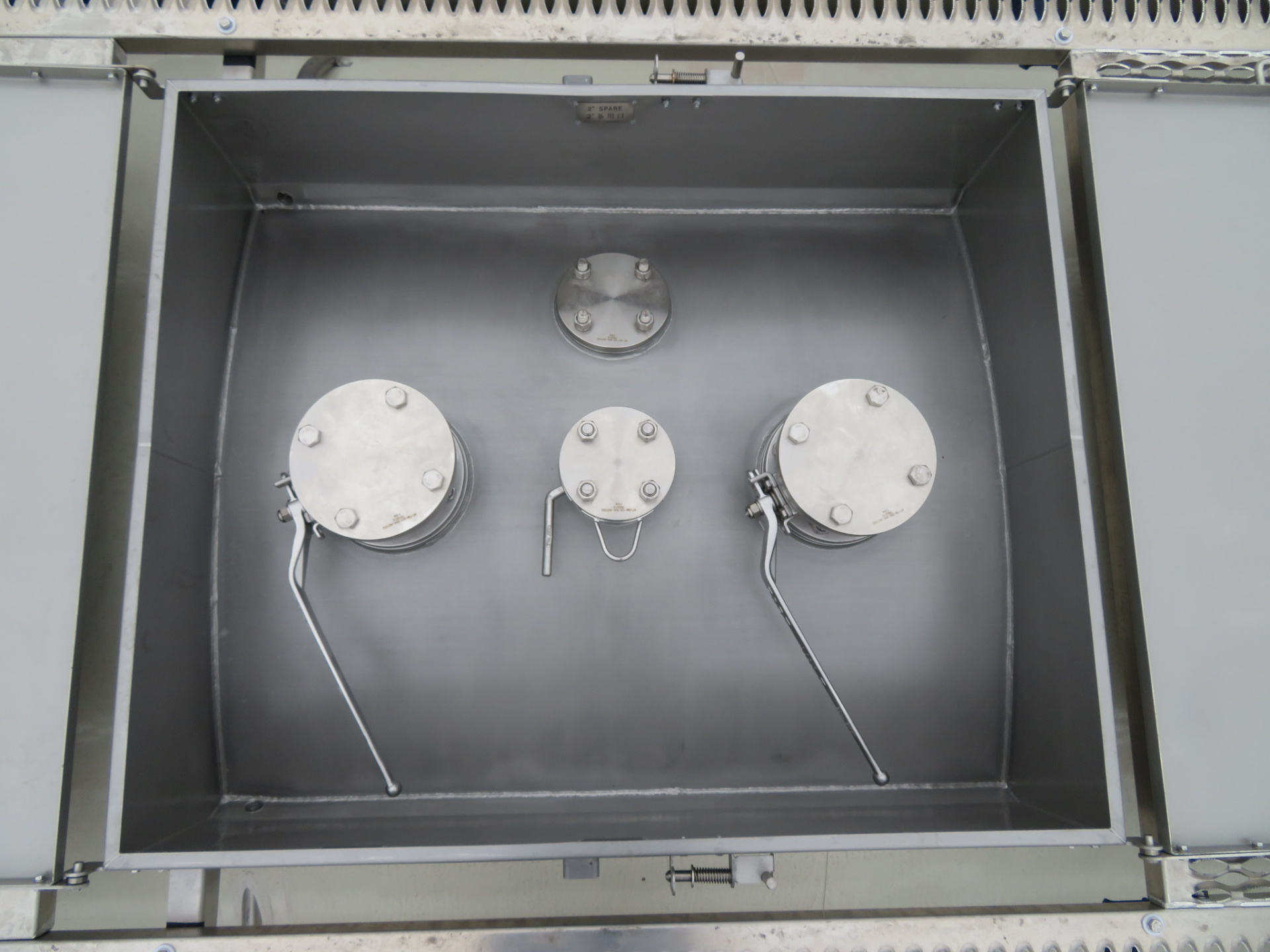

Устройство верхнего слива (налива) груза

3-фланцевый шаровой клапан с 3-дюймовой сифонной трубой полной длины в комплекте с глухим фланцем на болтах

Клапан воздушной (газовой) магистрали

1,5-дюймовый фланцевый шаровой кран с глухим фланцем на болтах

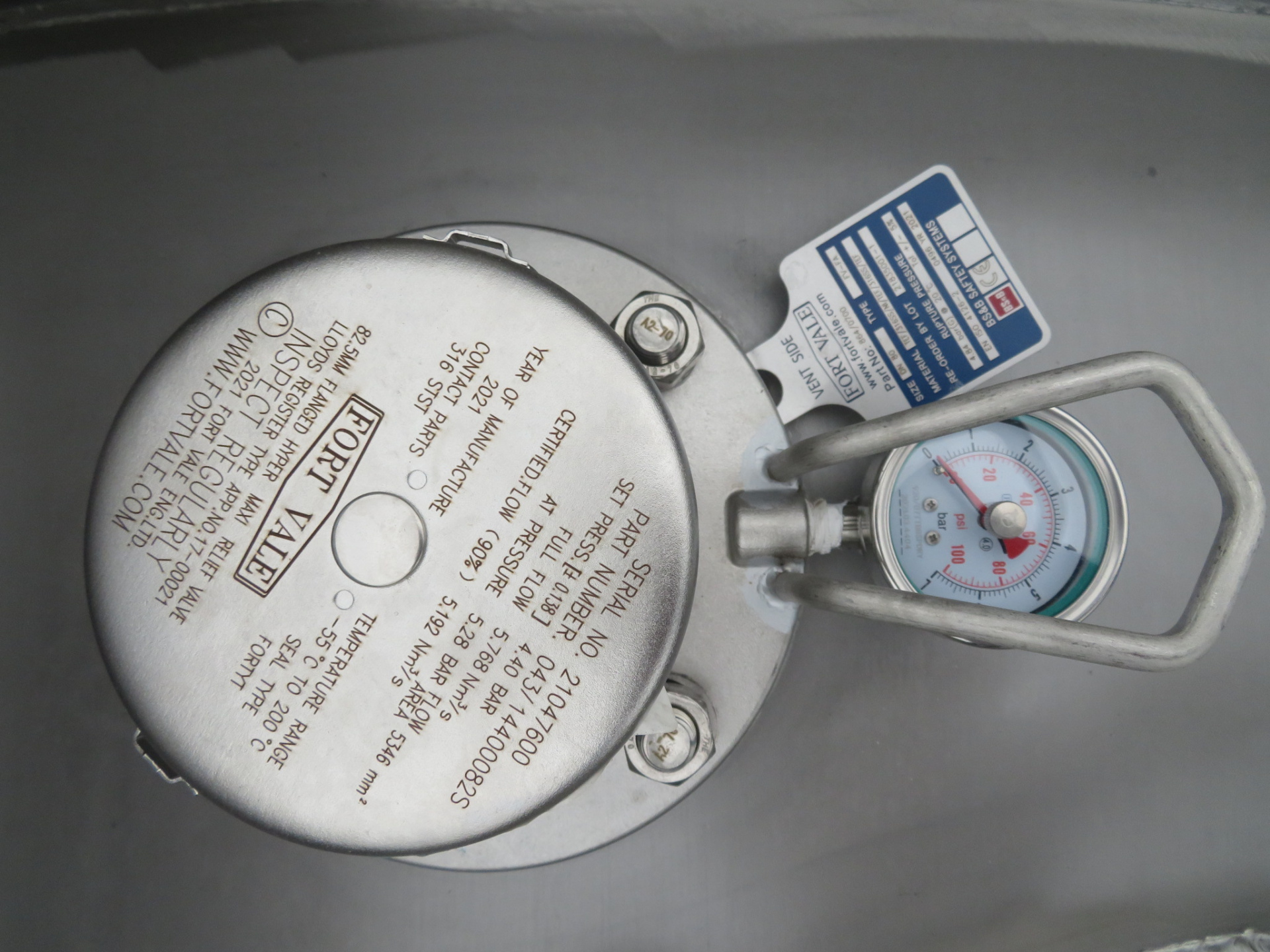

Предохранительный клапан в сборе

3-дюймовый фланцевый предохранительный клапан без рамочной сетки, с разрывной диском и манометром.

установочное давление: клапан 4,4 бар, разрывной диск: 4,84 бар

Устройство верхнего слива (налива) груза

3- дюймовый фланцевый шаровой клапан с 3-дюймовой короткой сифонной трубкой в комплекте с глухим фланцем на болтах

Запасное фланцевое соединение с крышкой под дополнительное оборудование

2 дюймовая приварная прокладка с глухим фланцем

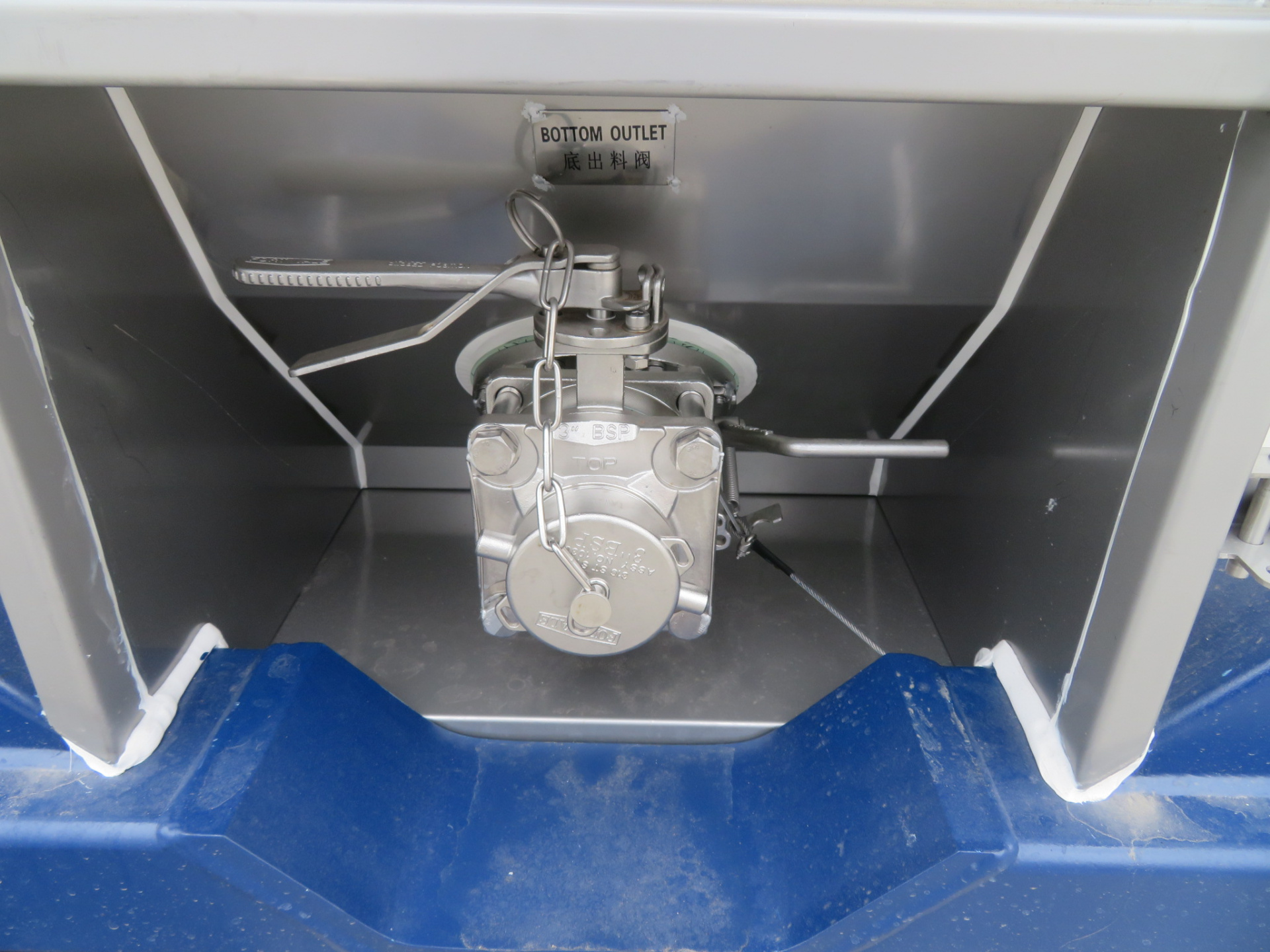

Нижнее устройство слива (налива) груза

Последовательно установленные внутренний 3” 45° донный клапан и 3” зажимной поворотный кран (наружный клапан) и выходной патрубок с резьбой 3"BSP и резьбовой крышкой

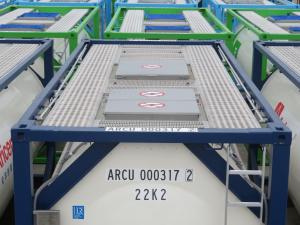

Площадки обслуживания

Состоят из трапов с настилом из просечно-вытяжного листа алюминия

Термометр

С двойной шкалой, диапазон измерения – от минус 40 до плюс 160°С

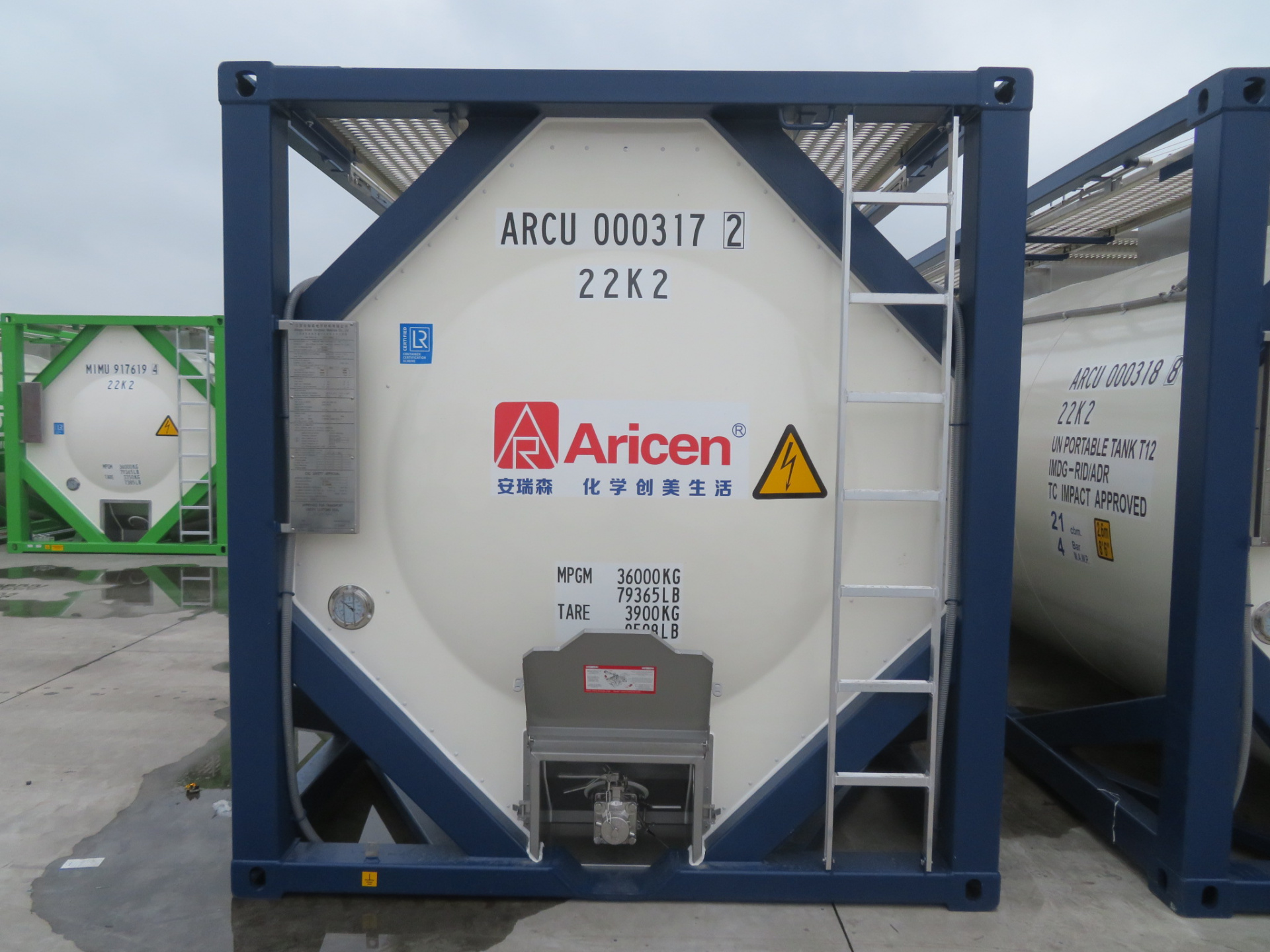

Лестница

Алюминиевая, противоскользящая.

Расположена справа сзади.

Заземление

На нижней поперечной балке задней торцевой

Пенал для документов

Пластиковый тубус в задней части справа.
