Описание:

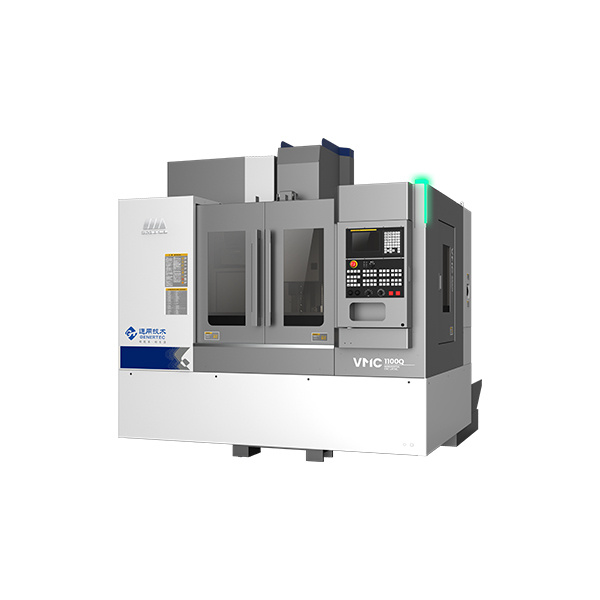

Станки серии Q - это новое поколение вертикальных многоцелевых станков общего назначения, выпущенных компанией Genertec SMTCL на основе независимых исследований и разработок и сочетания многолетнего опыта проектирования и производства. Благодаря профессиональному проектированию и использованию аналитического программного обеспечения для научного и рационального анализа/оптимизации, а также проверке и улучшению с помощью передовых методов производства/тестирования, этот продукт показывает превосходную обрабатываемость, которая может удовлетворить требования к сверлению и фрезерованию различных компонентов.
| Артикул | Единица измерения | VMC 1100Q | |
| Рабочий Стол | | | |
| Размер Стола | мм | 1300×610 | |
| Максимально Допустимая Нагрузка | кг | 1000 | |
| Размер T-Образной Прорези | мм×Н | 18×5 | |
| Диапазон Обработки | | | |
| Перемещение По Оси X | мм | 1100 | |
| Перемещение По Оси Y | мм | 620 | |
| Перемещение По Оси Z | мм | 600 | |
| Расстояние Между Резьбовым | Макс. | мм | 720 |
| Концом Шпинделя До Стола |
| Мин. | мм | 120 | |
| Расстояние Между Центром Шпинделя До Поверхности Направляющих | мм | 743 | |
| Шпиндель | | | |
| Конус (7:24) | - | BT40 | |
| Скорость | об/мин | 10000 | |
| Крутящий Момент | Нм | 35,8/70 (С2 15 минут) |
| Мощность Главного Двигателя | кВ | 7,5/11 | |
| Тип Привода | - | Ремень синхронного привода |
| Технологическая Оснастка | | | |
| Резцедержатель | - | MAS 403 BT40 | |
| Инструментальная Оправка Для Автоматической Смены | - | MAS 403 40BT- 1 | |
| Механизм Подачи | | | |
| Быстрая Подача | ось X | м/мин | 48 |
| ось Y | м/мин | 48 | |
| Ось Z | м/мин | 48 | |
| Мощность Двигателя (XYZ) | кВ | 03.03.2003 | |
| Максимальный Крутящий Момент На Выходном Валу Двигателя (Xyz) | Нм | 20/20/20 | |
| Скорость Подачи | мм/мин | 1-20000 | |
| Инструментальный Магазин | | | |
| Тип | - | Автомат | |
| Устройство Управления Поиском Инструмента | - | Выбор ближайшего инструмента |
| Емкость Магазина | - | 24 | |
| Макс. Длина Инструмента | мм | 300 | |
| Макс. Вес Инструмента | кг | 7 | |
| Макс. Диаметр Инструментального Диска | Полный | мм | Φ80 |
| Близкий | мм | Φ150 | |
| Время Замены Инструмента | s | 2,5 | |
| Расстояние Между Столом и Поверхностью Земли | мм | 950 | |
| Вес Станка | кг | 6200 | |
| Электроэнергетическая Мощность | кВА | 25 | |
| Общие Габариты (Д×Ш×В) | мм | 2940× 3450×3050 (без транспортёра) |
