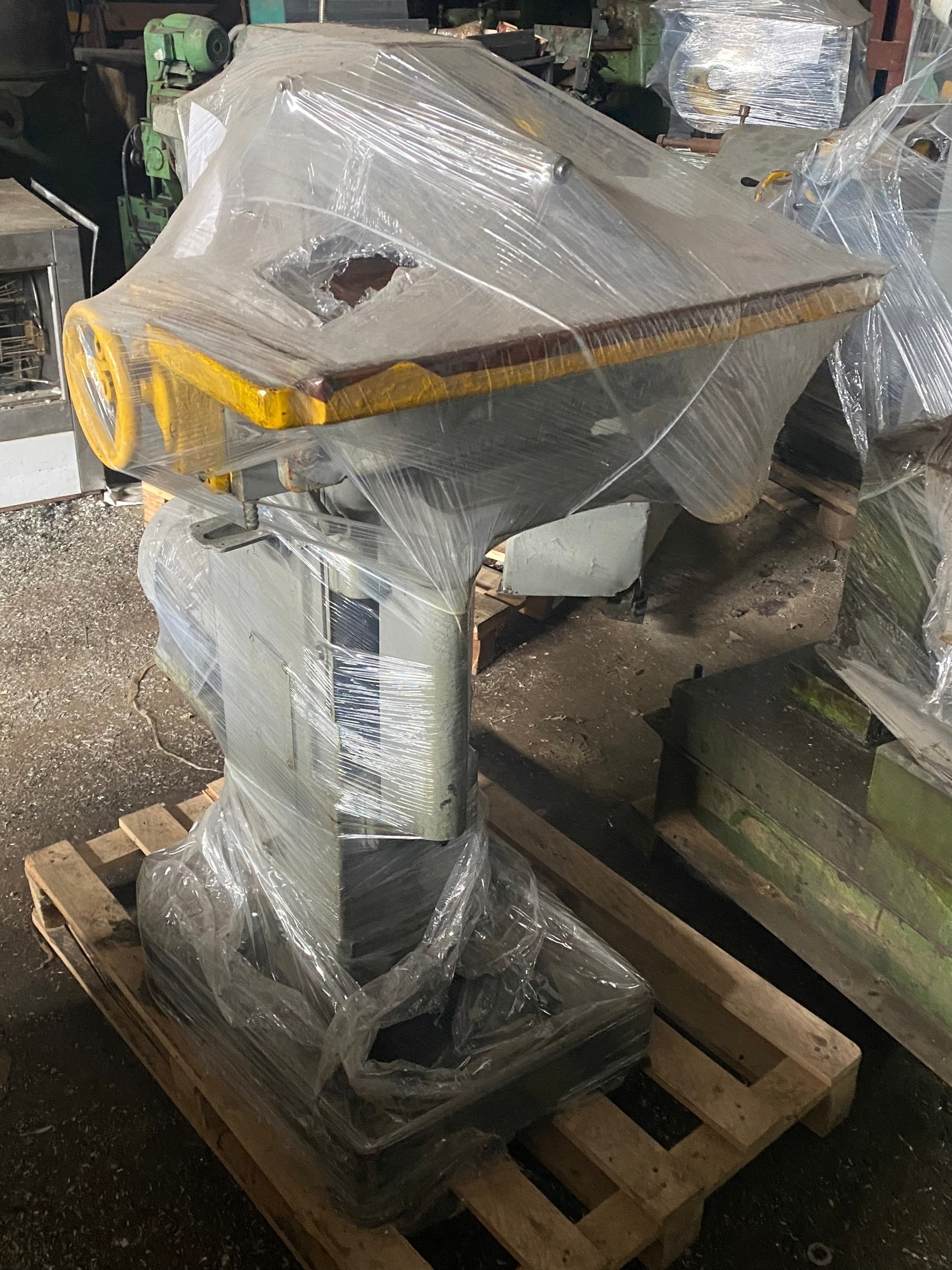

Широкоуниверсальный фрезерный станок 6В75

Широкоуниверсальный фрезерный станок 6В75

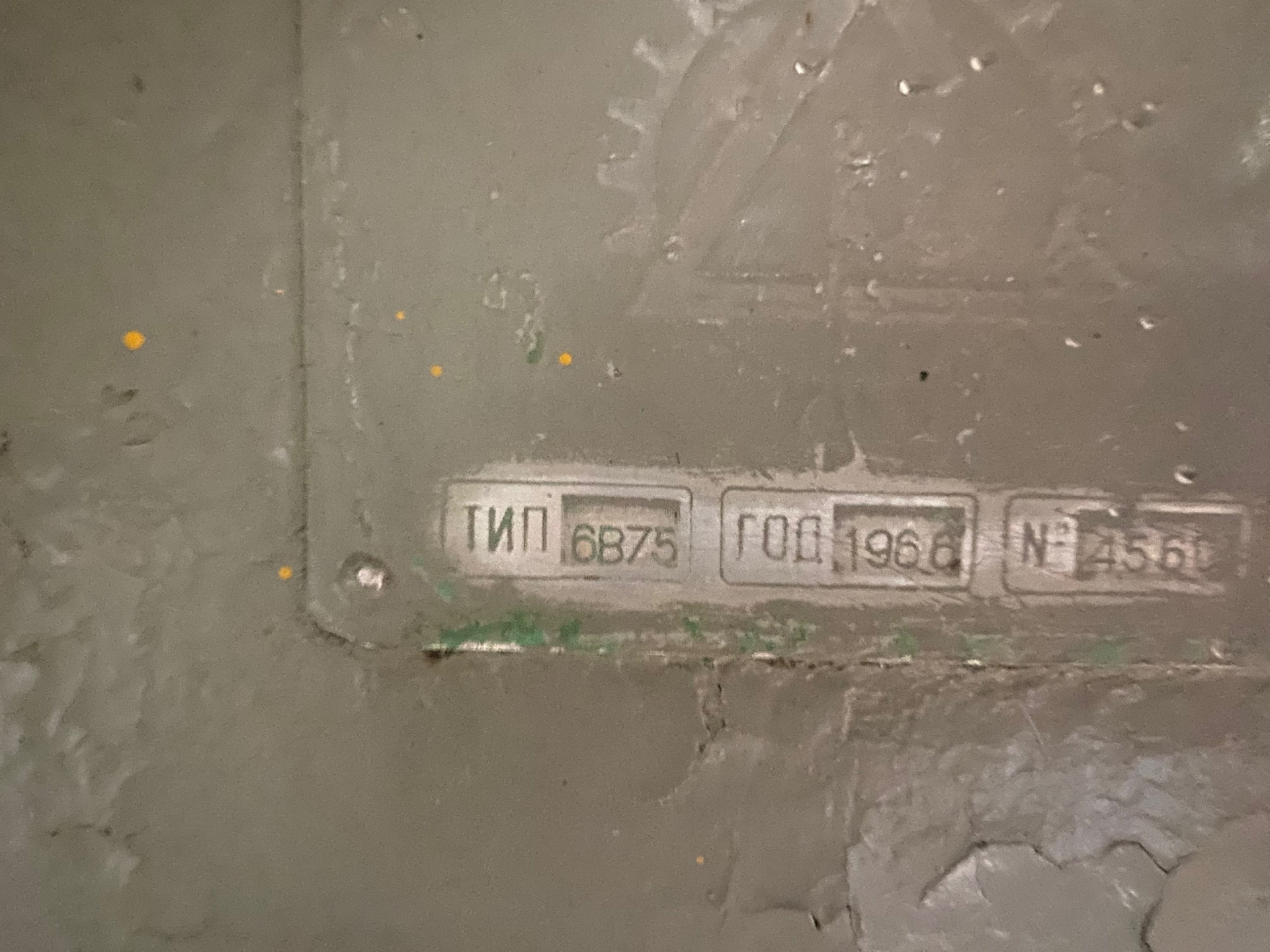

Год:1968
Основные параметры станка
Класс точности по ГОСТ 8-82 Н
Размеры горизонтального (углового) стола, мм 200 х 630
Размеры вертикального стола, мм 195 х 550
Максимальная масса обрабатываемой детали, кг
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм 70..360
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 22..312
Наибольший вылет оси вертикального шпинделя, мм
Наибольший продольный ход стола (X), мм 250
Наибольший ход шпиндельной бабки (Y), мм 150
Наибольший вертикальный ход стола (Z), мм 290
Цена деления лимбов, мм 0,025
Горизонтальный и вертикальный шпиндели станка
Частота вращения горизонтального шпинделя, об/мин 95..1650
Частота вращения вертикального шпинделя, об/мин 110..1860
Количество скоростей шпинделей 6
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм
Наибольшее осевое перемещение вертикального шпинделя, мм 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±45
Конус горизонтального и вертикального шпинделей Морзе 4
Стол
Пределы продольных и вертикальных подач стола (X, Z), мм/мин 17,5..178
Ускоренный ход стола, мм/мин нет
Количество подач стола 6
Наибольшее усилие подач стола, Н
Шпиндельная бабка
Пределы поперечных подач шпиндельной бабки (Y), мм/мин нет
Количество подач шпиндельной бабки –
Наибольшее усилие подач шпиндельной бабки, Н
Электрооборудование и привод станка
Электродвигатель главного привода, кВт 1,7
Электродвигатель привода насоса охлаждения, кВт 0,12
Суммарная мощность электродвигателей, кВт 1,82
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм 1150 х 1100 х 1600
Масса станка, кг 855
