Устройство для намотки стального каната в бухты

Устройство выполняет наматывание стального каната с бухты на технологический барабан.

Описание и устройство изделия «Устройство для намотки стального каната в бухты»

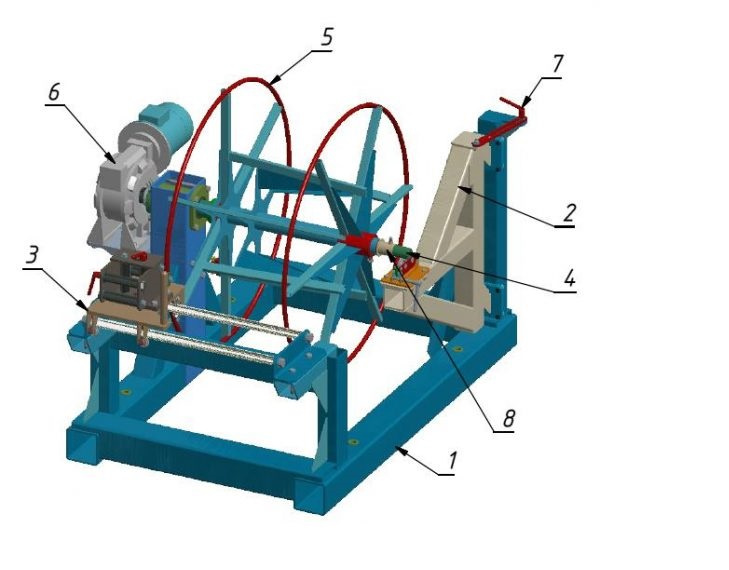

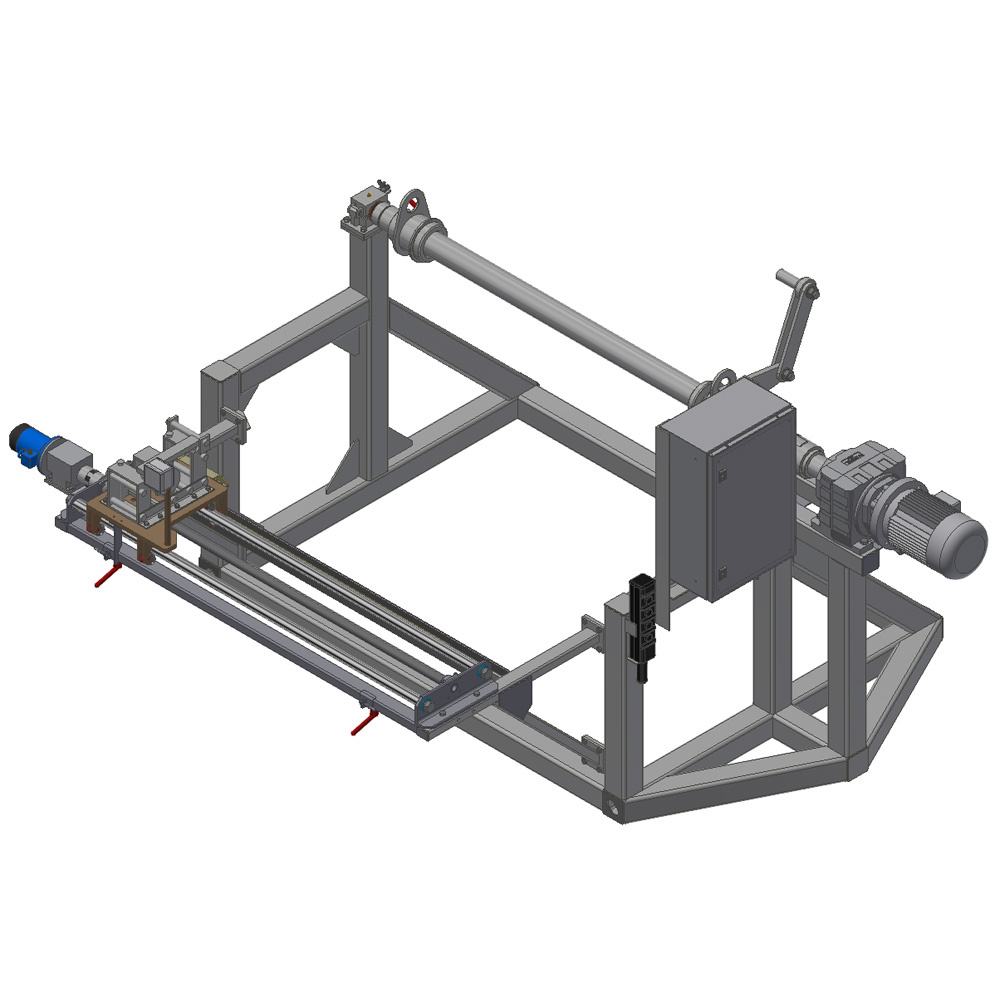

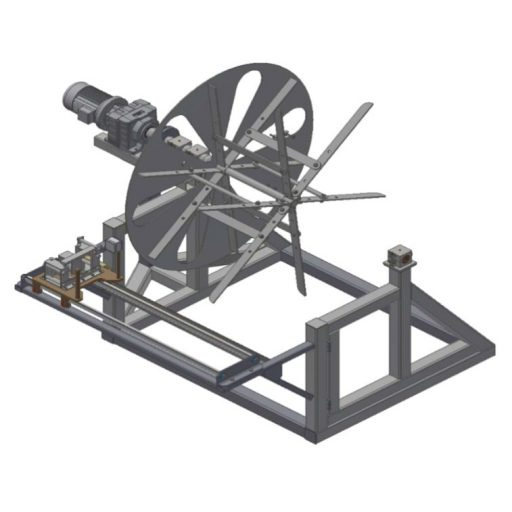

Основными составными частями приемного устройства являются:

станина (1);

подставка вала (2);

канатоукладчик ручной (3);

вал в сборе с подшипниками (4);

приемный барабан (5) (комплект из 2 шт.);

мотор редуктор (6);

зажим (7) фиксации поворотной подставки вала (2);

втулка упорная (8) для фиксации приемного барабана на валу привода.

Диаметр намотки внутренний на малом прие: 400

Диаметр намотки внутренний на большом пр: 600

Диаметры канатов, мм: от 6 до 32

Грузоподъемность, т: 1,5

Электропривод: частотный регулируемый

Напряжение питающей сети, В: 3-х фазное 380

Мощность электропривода потребляемая, кВ: не более 3,0

Частота вращения приёмного барабана, об/: 3-10

Тип канатоукладчика: ручной

Длина рабочего хода укладчика, мм: не более 600

ДxШxВ: 2500x1550x1450 мм
