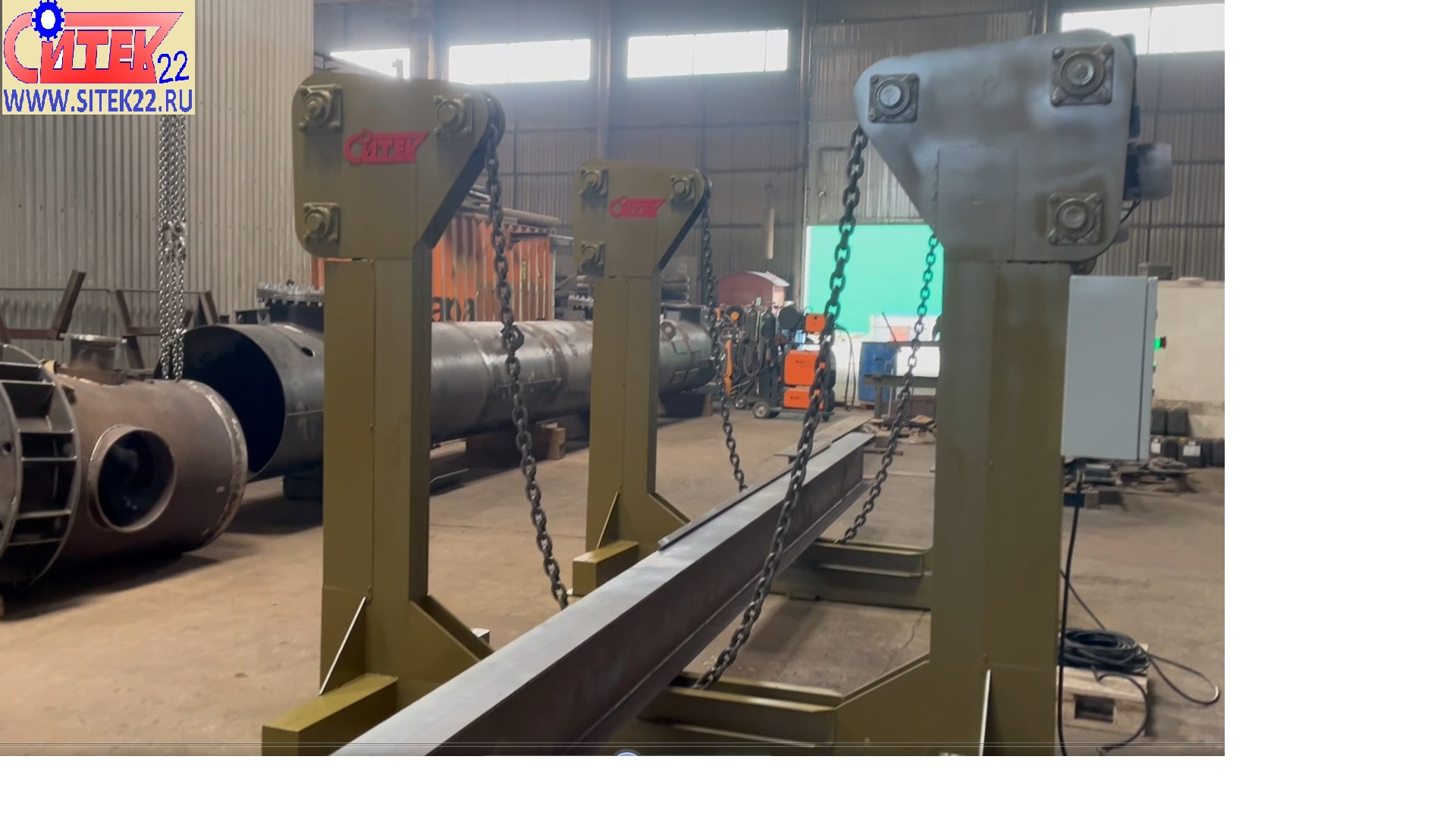

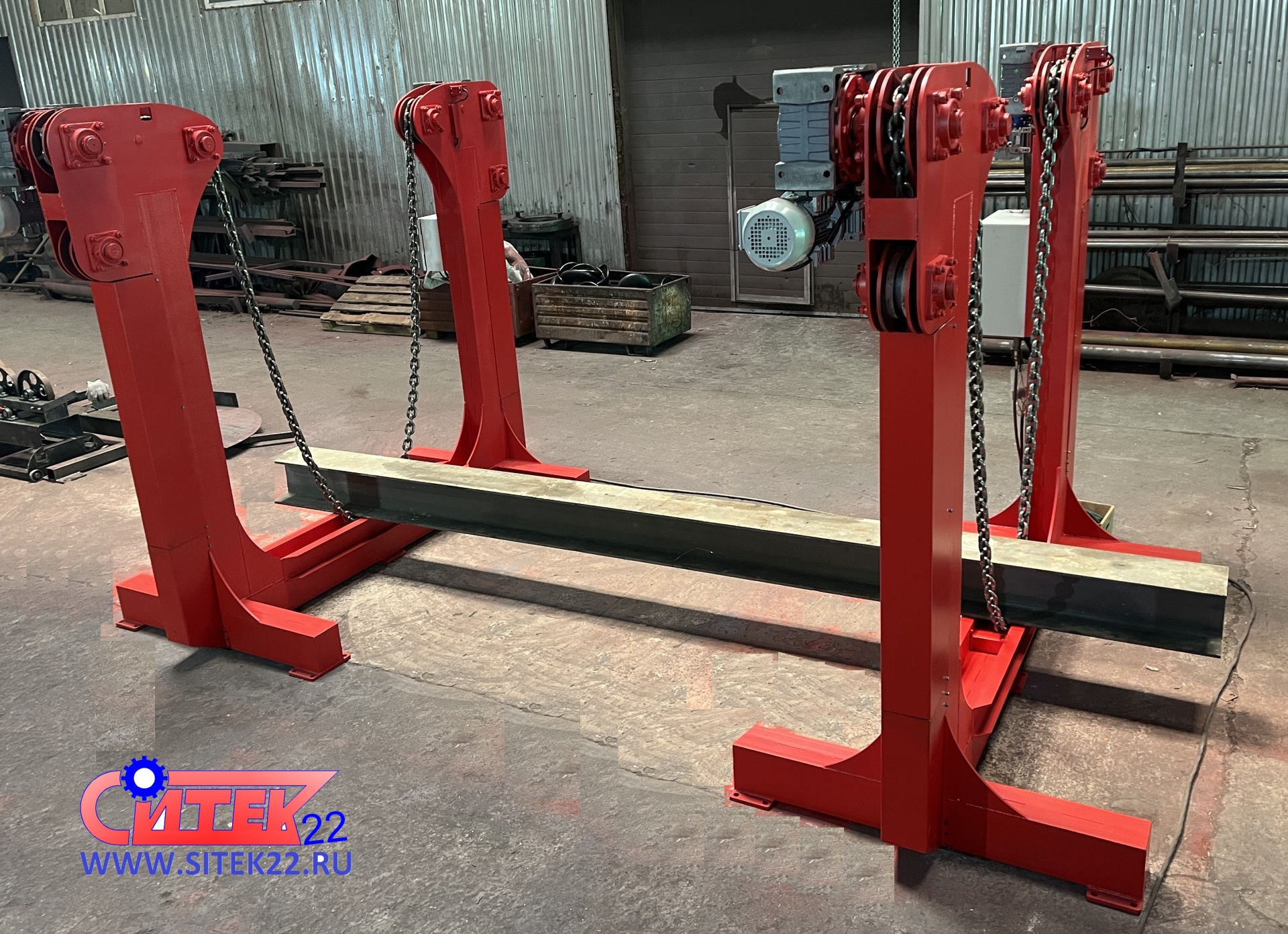

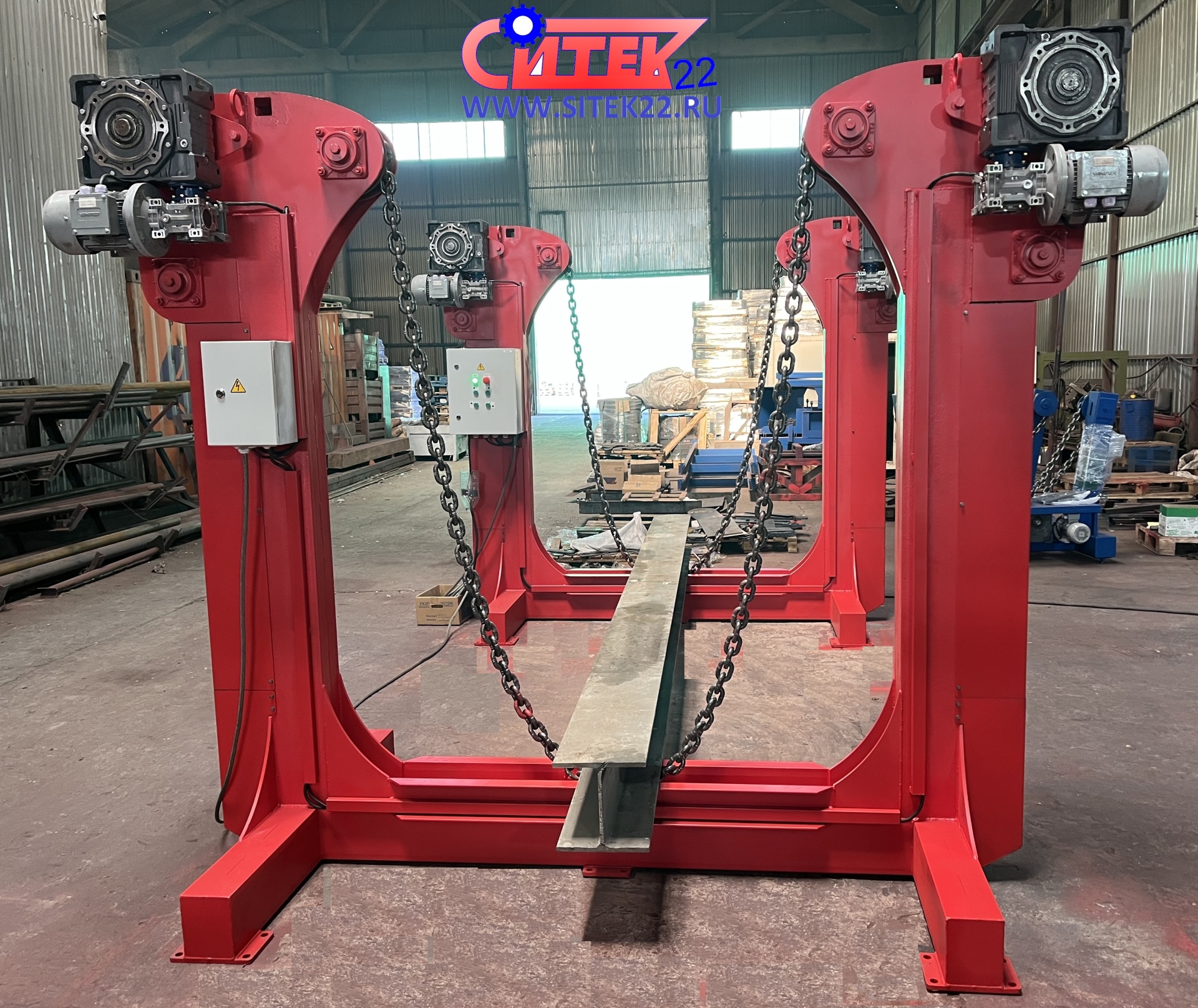

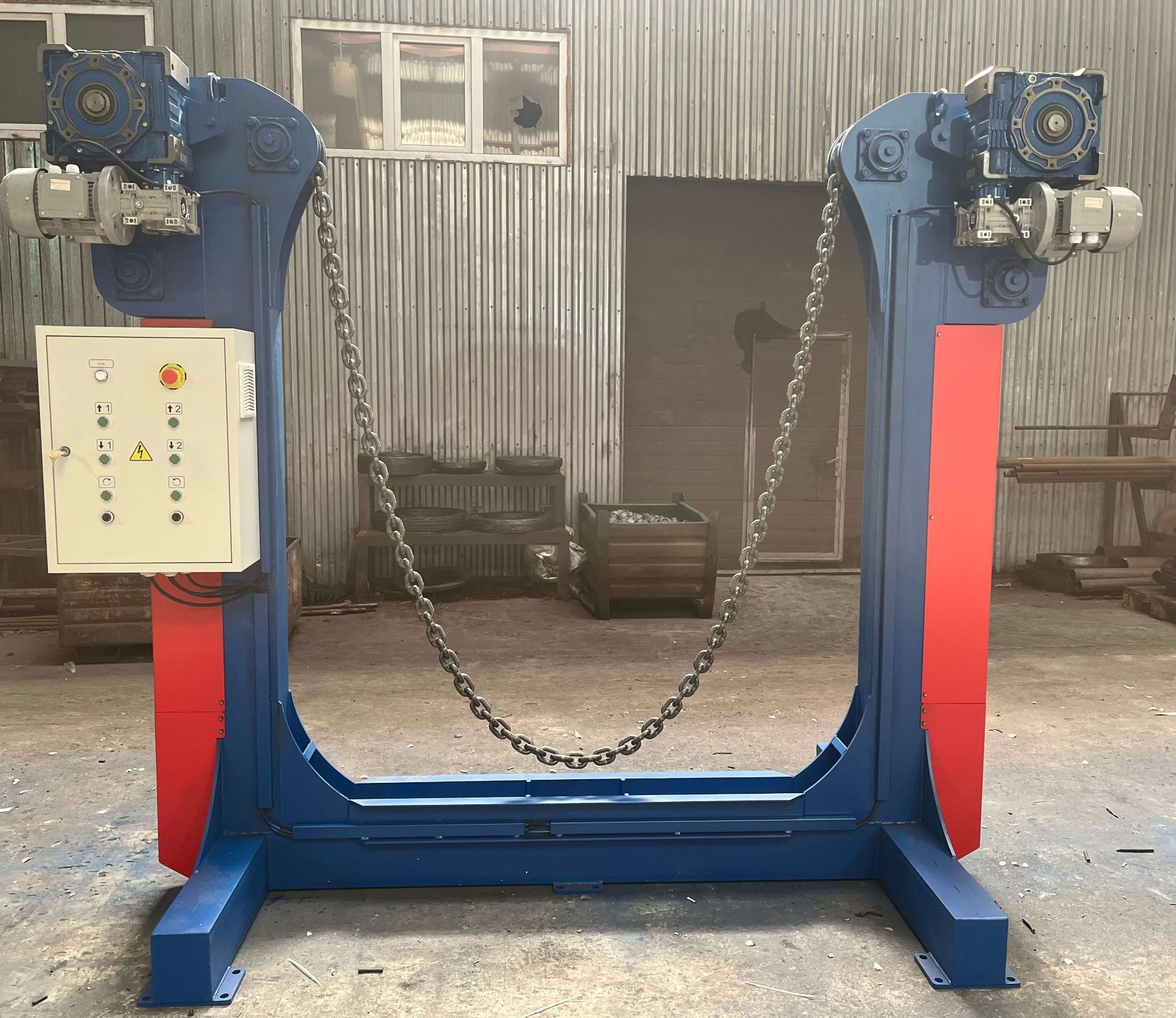

Кантователь сборно-сварочный КЦП-6 предназначен для установки деталей прямоугольной, квадратной или круглой формы в поперечном сечении (например балки, трубы, колонны, металлоконструкции и т. д. в положение, удобное для выполнения сварочных, сборочных и других работ, требующих ее поворота вокруг горизонтальной оси на любой угол.
Применение круглозвенной («якорной») цепи в кантователях производства ООО «СИТЕК22» обеспечивают большую надежность в отличие от других производителей где применяются пластинчатые цепи. Круглозвенная цепь обладает большой гибкостью, т. е. может изгибаться во всех плоскостях, пластинчатая цепь изгибается в одной плоскости, что может привести к её поломке, например при небрежной погрузке кантуемой детали краном в кантователь. Круглозвенная цепь не требует обслуживания (смазки) на весь период эксплуатации кантователя в отличие от пластинчатых цепей требующих периодической смазки шарниров для долговременной работы. Круглозвенная цепь устойчива к механическим повреждениям (удары острыми поверхностями), устойчива к повышенным температурам (сварочные работы в непосредственной близости). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№ п.п. | Наименование показателя | Модель |
КЦ-6/КЦП-6 (цепной) |
1. | Габаритные размеры кантуемых изделий, мм.: | |
Квадратных, со стороной | 860 |
Диаметр цилиндрических деталей | 1200 |
Длина | 2000-15000 |
2. | Грузоподъемность (max), кг | 6000 |
3. | Частота вращения (для колонны 500х500мм), об/мин | 0,7 |
4. | Тип вращательного устройства | Круглозвенная цепь |
5. | Питающая сеть (50 Гц),В | 3х380 |
6. | Габаритные размеры одной рамы кантователя, мм.: | |
Длина | 1400 |
Ширина | 2200 |
Высота | 2300 |
7. | Масса двух рам кантователя, кг | 1600 |
По запросу заказчика грузоподъемность и габариты кантователя корректируются под размеры кантуемого изделия. |
