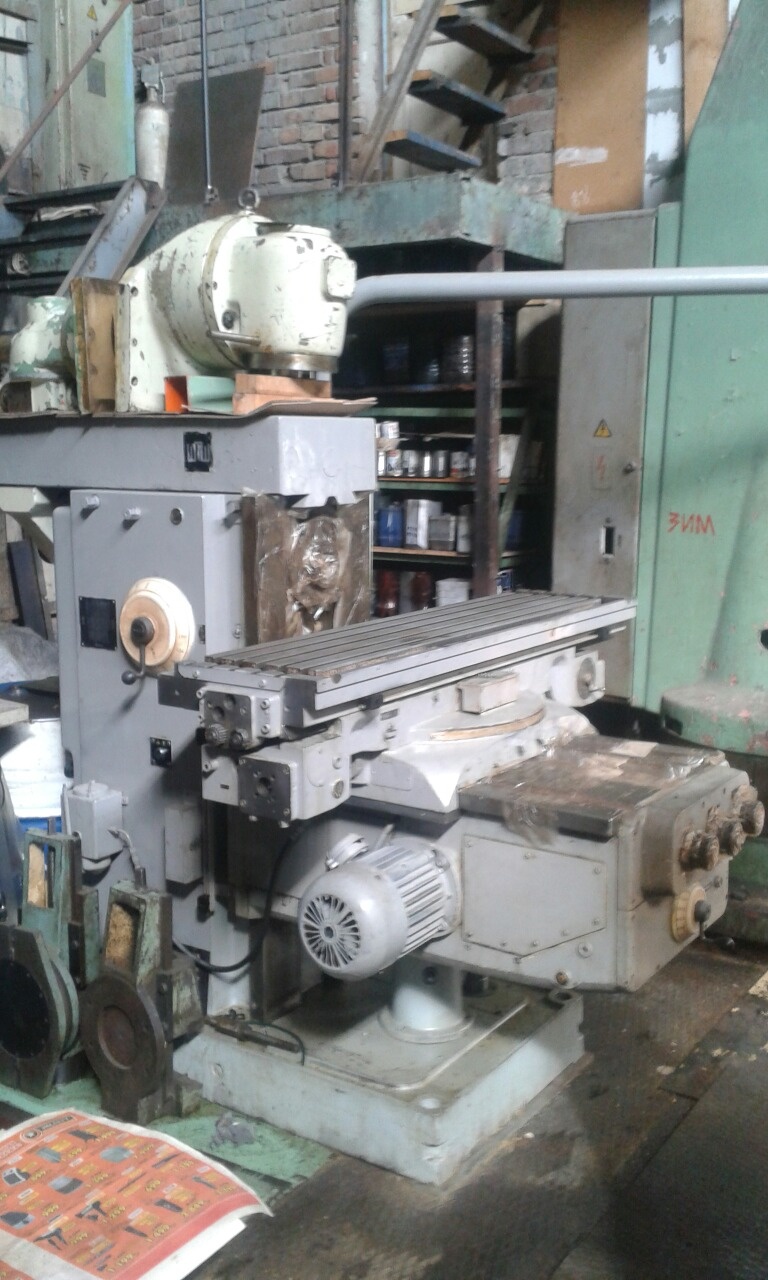

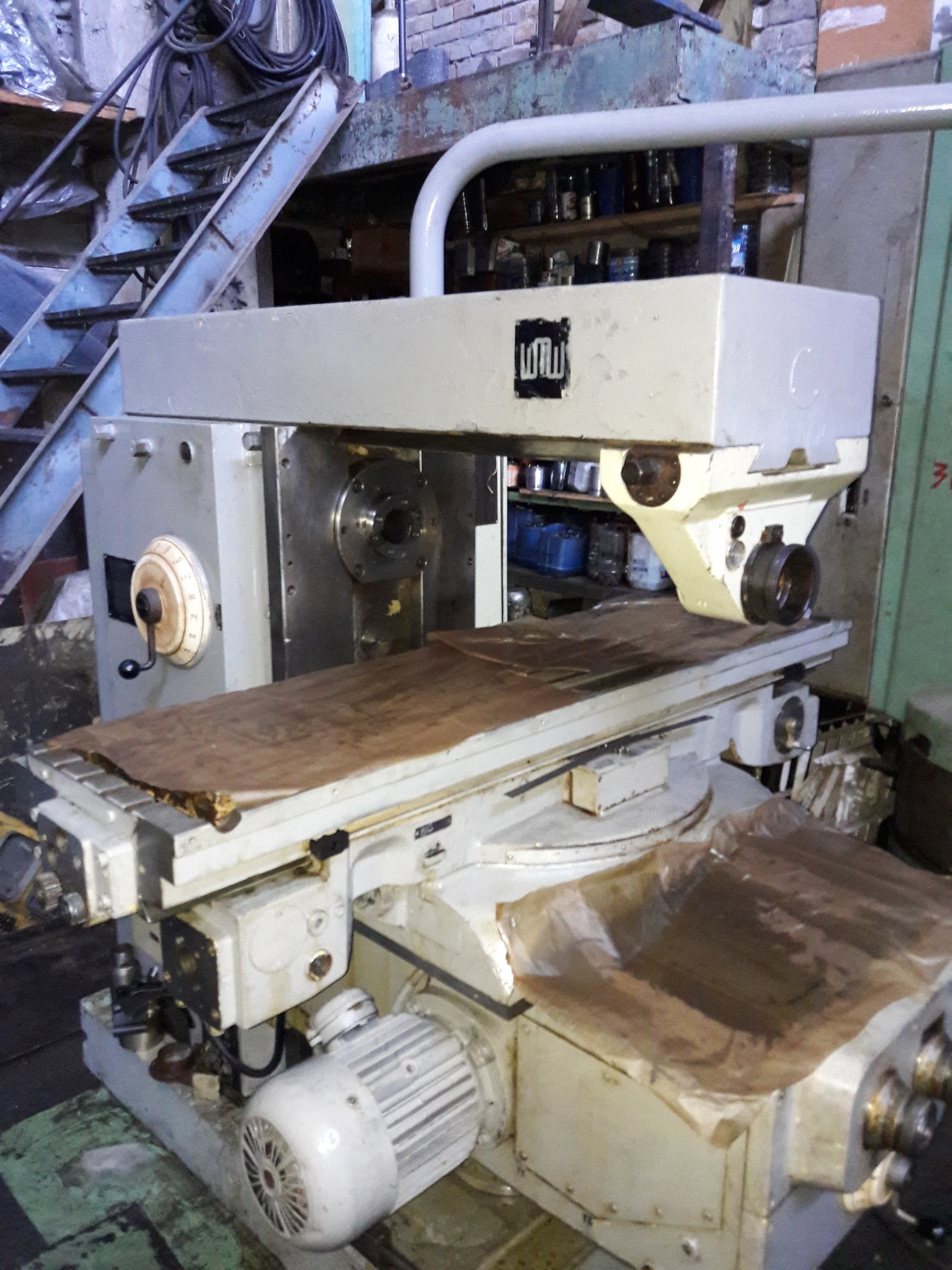

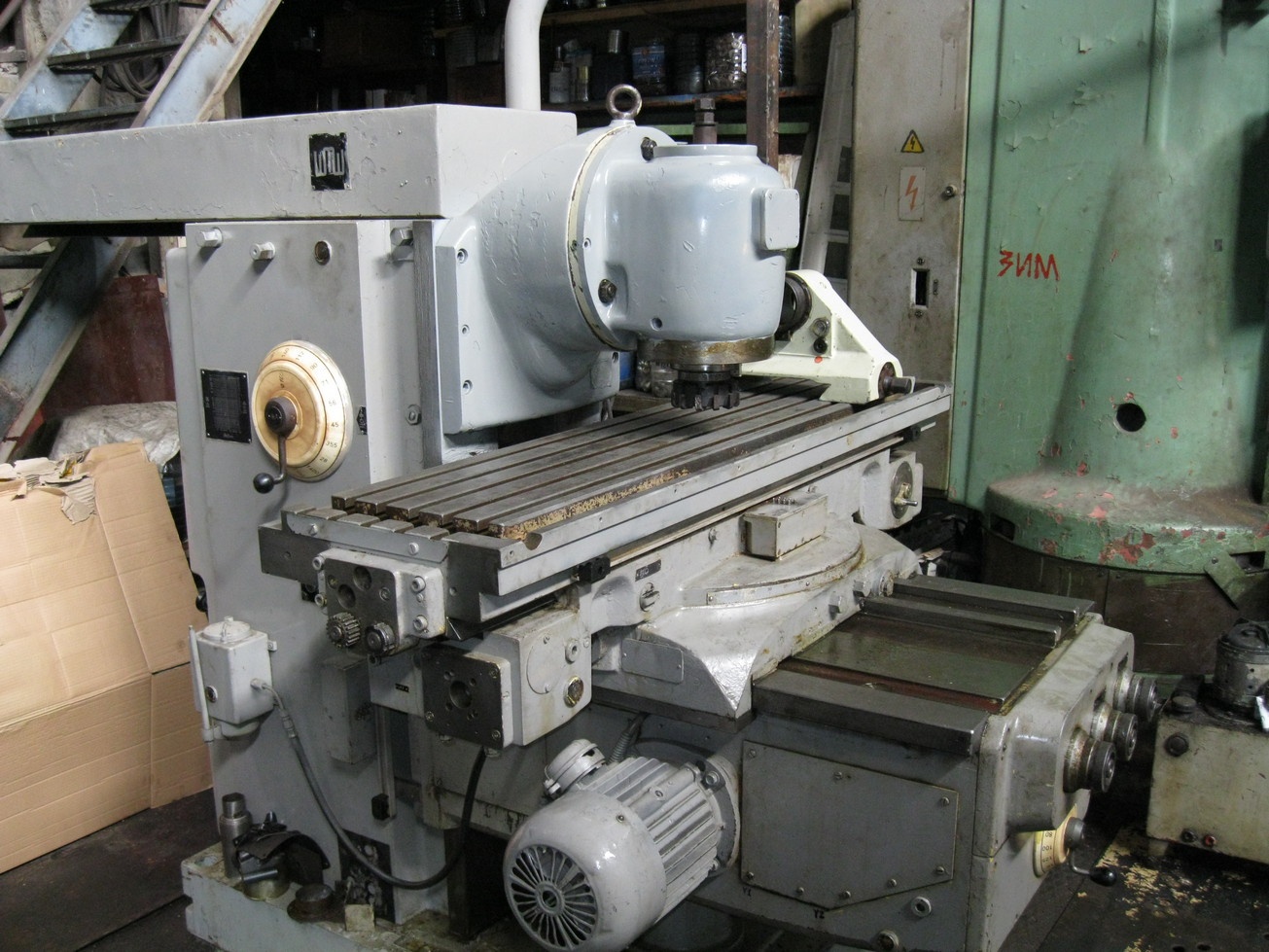

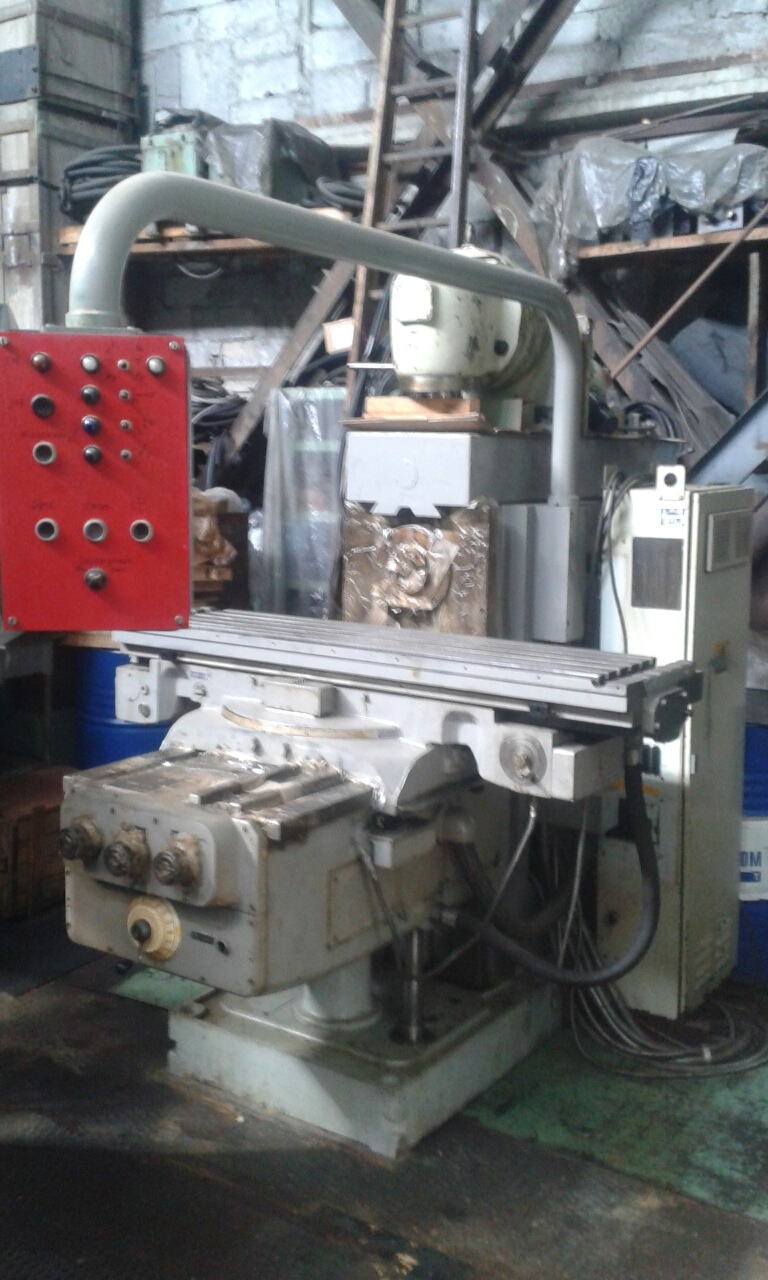

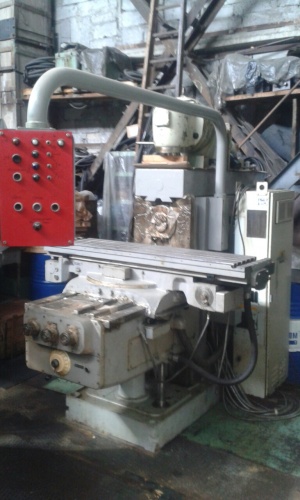

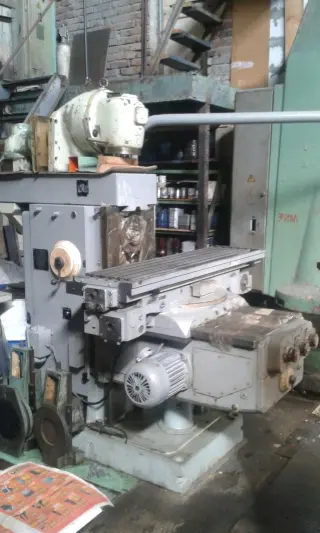

Консольно-фрезерный станок FU 400/1600 может использоваться как в серийном, так и в штучном производстве. Благодаря мощной конструкции и широкому числу оборотов на них могут обрабатываться детали из стали, чугуна и легких металлов с использованием инструментов из быстрорежущей стали
Назначение и область применения
Консольно-фрезерный станок FU 400/1600 может использоваться как в серийном, так и в штучном производстве. Благодаря мощной конструкции и широкому числу оборотов на них могут обрабатываться детали из стали, чугуна и легких металлов с использованием инструментов из быстрорежущей стали и твердосплавных инструментов, без вибрации и при максимально возможной производительности резания.
Возможно как встречное, так и попутное фрезерование (только с гидравлическим механизмом попутной подачи).
Гидравлическое опускающее устройство позволяет опускать деталь относительно инструмента при ускоренном отводе. Автоматическое опускание по оси Z может выполняться только посредством упоров управления. Таким образом сохраняется качество полученной поверхности изделия и лучше сохраняется инструмент. По окончании ускоренного отвода деталь возвращается в первоначальное положение.
Фрезерный шпиндель при отключении его привода останавливается после свободного резания посредством электрического дискового тормоза.
Окончание процесса для наладки и обработки производится на отклоняемой подвесной панели управления.
Специальные приспособления и устройства расширяют область применения для специальных задач обработки.
Состояние и комплектация

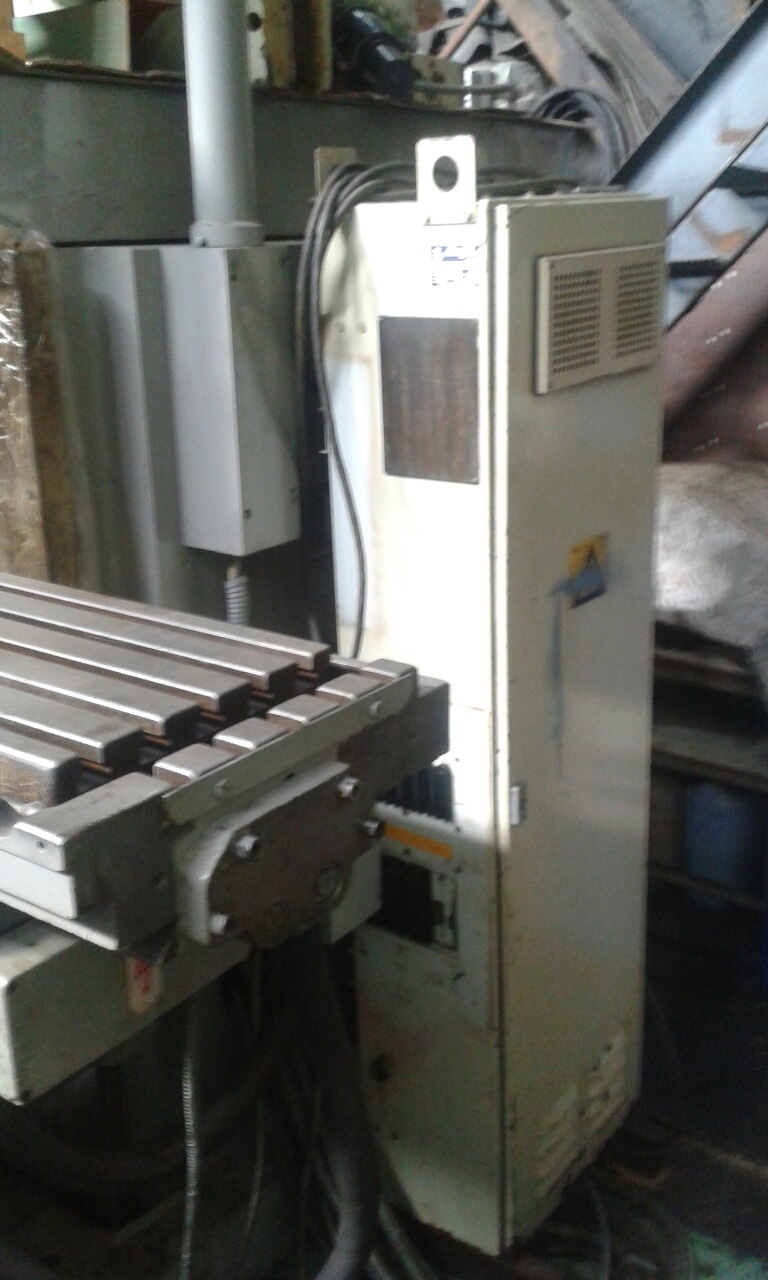

Состояние: отличное, малая степень эксплуатации, подключен, модернизирована электрика (заменен процессор на релейную схему).

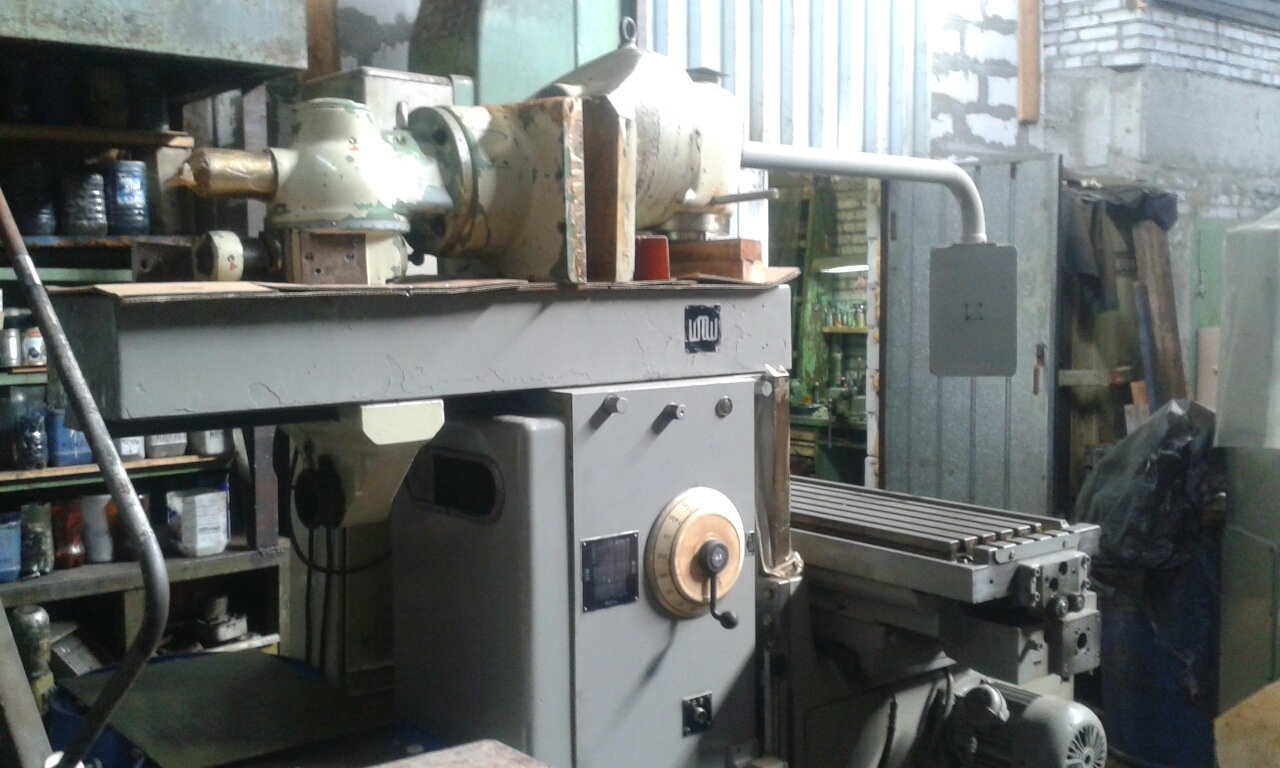

Комплектация: полная, есть техническая документация, оснащен дополнительной оснасткой (поставляется за отдельную плату) — поворотный фрезерный стол и вертикальная делительная головка.
| Данные стола изделия | |
| Рабочая площадь (Ширина х Длина), мм | 400 х 1600 |
| Количество Т-образных пазов | 5 |
| Верхняя ширина, мм | 18 |
| Межцентровое расстояние, мм | 63 |
| Путь механического движения стола изделия, мм: | |
| по оси X (вдоль) | 1120 |
| по оси Y (поперек) | 345 |
| по оси Z (вертикально) | 400 |
| Путь движения стола от руки, мм: | |
| по оси X (вдоль) | 1150 |
| по оси Y (поперек) | 370 |
| по оси Z (вертикально) | 430 |
| Допустимая нагрузка стола изделия со стороны массы изделия, включая зажимное устройство, кг | 1500 |
| Область поворачивания стола изделия в любую сторону, град. | 45 |
| Спуск консольного стола, мм | 0,7 |
| Данные по рабочему диапазону | |
| От задней кромки стола изделия до поверхности скольжения стойки, мм | 125…470 |
| От переднего конца шпинделя до серьги, мм | 710 |
| От середины шпинделя до нижней кромки контропоры, мм | 160 |
| От середины шпинделя до поверхности зажима, мм | 15 до 415 |
| Данные по фрезерному шпинделю | |
| Крепление инструмента | шпиндельная головка 50 ТГЛ 7836 (крутой конус ISA 50) |
| Диаметр на переднем подшипнике, мм | 110 |
| Макс. допустимый крутящий момент на фрезерном шпинделе, Н*м (кг*м) | 1850 (185) |
| Наибольший диаметр резцовой фрезерной головки, мм | 315 |
| Число оборотов фрезерного шпинделя | |
| Количество ступеней | 18 |
| Шаг | 1,25 |
| Диапазон, об/мин | 28…1400 |
| Общий диапазон (может регулироваться механизмом переключения), об/мин | 18; 22,4; 28; 35,5; 45; 56; 71; 90; 112; 140; 180; 224; 280; 355; 450; 560; 710; 900; 1120; 1400; 1800; 2240 |
| Подачи | |
| Количество ступеней | 18 |
| Шаг | 1,25 |
| Диапазон, мм/мин: | |
| ось X (вдоль) | 16…800 |
| ось Y (поперек) | 16…800 |
| ось Z (вертикально) | 5…250 |
| Общий диапазон (может регулироваться механизмом переключения), мм/мин | |
| ось X (вдоль), ось Y (поперек) | 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250 |
| ось Z (вертикально) | 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400 |
| Ускоренный ход, мм/мин: | |
| ось X (вдоль) | 3150 |
| ось Y (поперек) | 3150 |
| ось Z (вертикально) | 1000 |
| Замедленный ход, мм/мин: | |
| ось X (вдоль) | 50 |
| ось Y (поперек) | 50 |
| ось Z (вертикально) | 16 |
| Данные по устройству охлаждающей жидкости | |
| Количество в баке, л | 45 |
| Макс. подача (при высоте подачи 1,8 мм), л/мин | 10 |
| Данные по электрическому оборудованию | |
| Мощность привода фрезерного шпинделя, кВт | 11,0 |
| Мощность привода подачи, кВт | 2,2 |
| Установленная мощность токоприемников, кВт | 14,5 |
| Напряжение, В | 380/220 |
| Частота, Гц | 50 |
| Напряжение управления, В | 24 |
