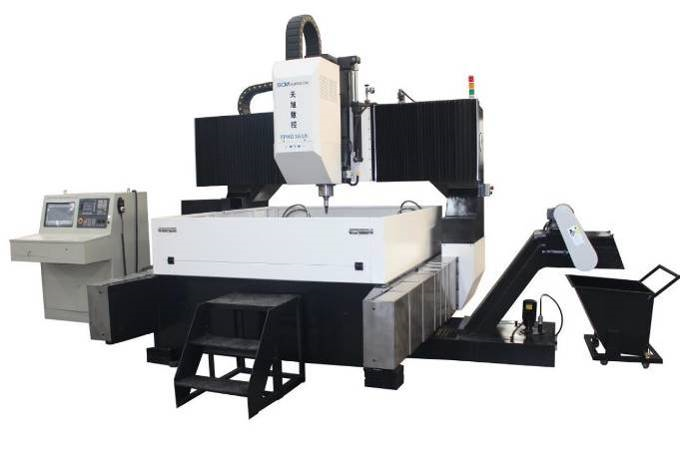

Сверлильный станок TPHD2016 с ЧПУ SIEMENS 808 стол 1500х1500
Технические характеристики:
| Характеристика | TPHD2016 |
| Максимальная рабочая зона | 1500x1500 мм плита |
| Толщина заготовки | Толщина заготовки 6-120 мм (100 при гидрозажиме) |
| Количество шпинделей | 1 шт. |
| Мощность мотора шпинделя | 22 кВт |
| Максимальный Ø сверления | Ø50 мм |
| Тип конуса | ВТ50 |
| Частота вращения шпинделя | 30～3000 мин-1 |
| Вертикальный ход шпинделя (Z ось) | 300 мм |
| Мощность серводвигателя ось X | 2,0 кВт |
| Мощность серводвигателя ось Y | 1,5 кВт |
| Мощность серводвигателя ось Z | 2,0 кВт |
| Мощность мотора стружкоуборочного конвейера | 0,75 кВт |
| Тип зажима | 12 гидравлических прижимов и Т-пазы |
| Система ЧПУ | Siemens 808 |
| Количество управляемых осей | 3 |
| Точность позиционирования | ±0.08 мм |
| Функция памяти точки останова (легко возобновить цикл после выключения) |
| Габаритные размеры | 4500x3900x3200 мм |
| Вес станка | 11 000,00 кг |
Применяемые компоненты:
| № | Наименование | Модель | Производитель |
| 1 | Система ЧПУ | 808D | Siemens (Германия) |
| 2 | Сервомотор + серводрайвер | 2 кВт | Siemens (Германия) |
| 3 | Сервомотор + серводрайвер | 1,5 кВт |
| 4 | Шпиндель | 22 кВт | CTB или SFC |
| 5 | Частотный преобразователь | 22 кВт | CTB или SFC |
| 6 | Компоненты автоматики | | Siemens (Германия) |
| 7 | ШВП | | Hiwin (Тайвань) |
| 8 | Линейные направляющие | | Hiwin (Тайвань) |
| 9 | Гидравлические компоненты | | ATOS (Италия) |
