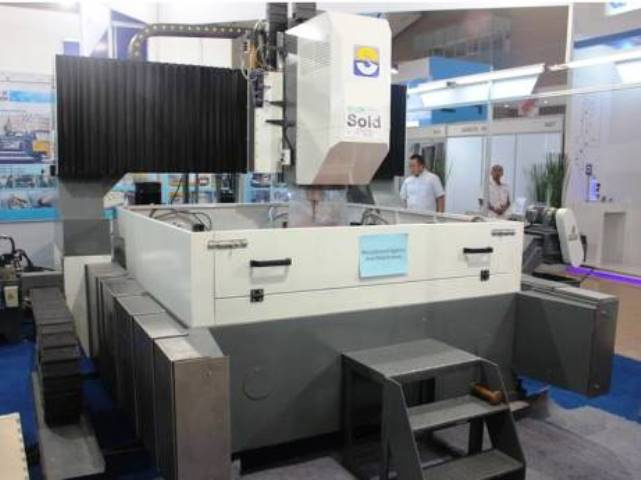

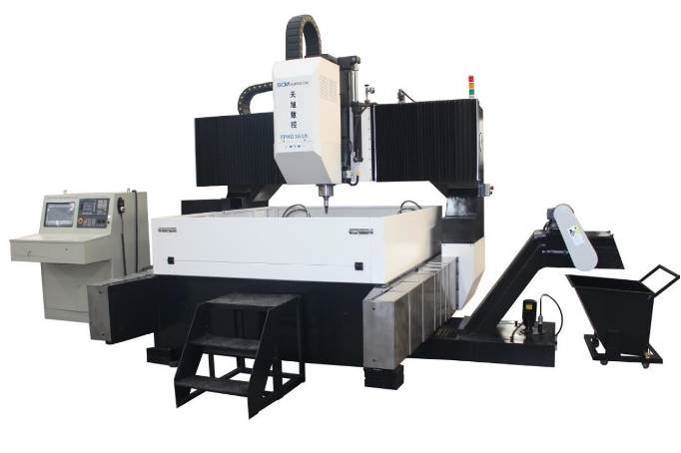

верлильный станок TPHD2016 с ЧПУ SIEMENS
стол 2000x1600 мм / или Φ1600mm
Особенности станка:
1. Сверлильный шпиндель станка (ось Z) TPHD2016 с ЧПУ имеет шпиндель с бесступенчатым диапазоном переключения. Позволяет сверлить сквозные, глухие отверстия с высокой эффективностью. Надёжная и простая структура, обеспечивает простоту в обслуживании и эксплуатации.
2. Станок укомплектован 12 гидравлическими прижимами и Т-образными пазами для крепления заготовок, простота в эксплуатации, экономия времени при установке изделий,повышает производительность труда.
3. Три оси перемещения управляются системой ЧПУ:
Ось X/ Y - , направление движения портала, перемещение сверлильной головки
Ось Z - подача шпинделя.
4. Станок оснащён по всем осям линейными направляющими и ШВП, перемещение- высокоточные серводвигатели.
5. Станок TPHD2016 укомплектован конвейером уборки стружки, очищающий СОЖ от стружки и масляных отходов.
6 TPHD2016 оснащён автоматической системой смазки для линейных направляющих и ШВП.
7. Станок оснащен системой ЧПУ SIEMENS 808D, также оснащен ПК для черчения изделия под обработку. Управляющие программы обработки просты и понятны оператору станка.
8. Для комплектация машины: ШВП, линейные направляющие, электрокомпоненты, серводвигатели, инвертор – применяются компоненты только мировых брендов.
Технические характеристики:
| Характеристика | TPHD2016 |
| Максимальная рабочая зона | 2000x1600 мм плита/ или Φ1600mm |
| Толщина заготовки | Толщина заготовки 6-120 мм |
| Количество шпинделей | 1 шт. |
| Мощность мотора шпинделя | 22 кВт |
| Максимальный Ø сверления | Ø50 мм |
| Тип конуса | ВТ50 |
| Частота вращения шпинделя | 30～3000 мин-1 |
| Вертикальный ход шпинделя (Z ось) | 300 мм |
| Мощность серводвигателя ось X | 2,0 кВт |
| Мощность серводвигателя ось Y | 1,5 кВт |
| Мощность серводвигателя ось Z | 2,0 кВт |
| Мощность мотора стружкоуборочного конвейера | 0,75 кВт |
| Тип зажима | 12 гидравлических прижимов и Т-пазы |
| Система ЧПУ | Siemens 808 |
| Количество управляемых осей | 3 |
| Точность позиционирования | ±0.08 мм |
| Функция памяти точки останова (легко возобновить цикл после выключения) |
| Габаритные размеры | 4900x3900x3200 мм |
| Вес станка | 14 000,00 кг |
