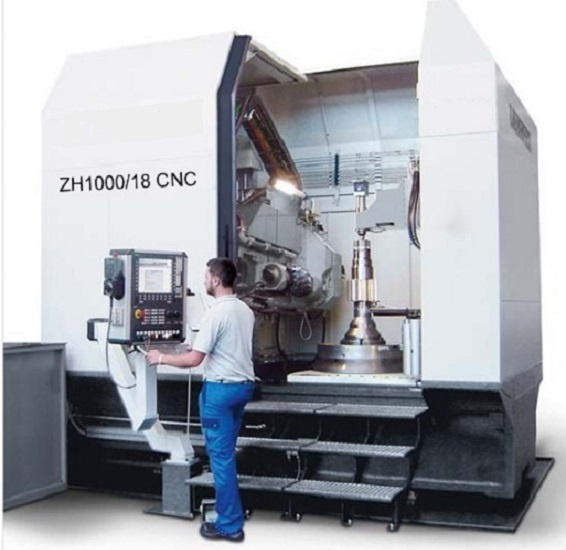

Зубофрезерный станок с ЧПУ ZH1000/18-CNC (аналог Liebherr LC 1000) лучше 53А11
Зубофрезерный станок ZH1000/18-CNC является аналогом станка немецкого производства Liebherr LC 1000, выпускается российским станкостроительным предприятием и предназначен для обработки прямозубых, косозубых и червячных зубчатых колес. Нарезание зубчатых колес производится червячной фрезой методом обкатки и дисковой фрезой методом единичного деления. Нарезание червячных колес производится методом радиального врезания или тангенциальной подачи. При условии наличия пространства для выхода фрезы, станок позволяет нарезать шевронные зубчатые колеса в автоматическом режиме гарантируя взаимное положение зубчатых венцов.
Станок работает по замкнутому автоматическому циклу или в режиме наладки.
Отличительной особенностью модели ZH1000/18-CNC является особая функциональность: управление от ЧПУ 6 осей, ход по оси Z 240-1250мм, автоматический разворот инструментального суппорта ±50°, все это позволяет с высокой точностью изготавливать шевронные зубчатые колеса, вал-шестерни, что широко используется в нефтесервисной, химической промышленности и прочих отраслях тяжелого машиностроения и промышленности.
Рабочий крутящий момент на инструментальном шпинделе станка ZH1000/18 достигает 2кН*м, что, например, в 2 раза больше, чем в станке модели 53А11.
| Параметр | Значение | |
Класс точности станка по ГОСТ 659-78 | П | |
Наибольший диаметр обрабатываемых колес при наибольшем диаметре фрезы, мм. | 1000 | |
Наибольший модуль обрабатываемых колес, мм | 18 | |
Наибольшая ширина нарезаемого зубчатого венца, мм | 1000 | |
Минимальное число зубьев нарезаемого колеса | 6 | |
Диаметр стола, мм | 710 | |
Размер отверстия в столе диаметр/глубина, мм. | 225/400 | |
Максимальная нагрузка на стол, кг | 5000 | |
Расстояние от плоскости стола до контр-поддержки изделия , мм. | 570-870 | |
Наибольший угол разворота суппорта, град | +/– 50 | |
Расстояние между осями стола и фрезы, мм | 40 - 625 | |
Расстояние от плоскости стола до оси фрезы, мм | 240 -1250 | |
Макс. размеры устанавливаемой червячной фрезы, мм, длина / диаметр | 350 / 240 | |
Макс. осевое перемещение фрезы, мм | 250 | |
Конус отверстия фрезерного суппорта | ISO 50 | |
Частота вращения инструментального шпинделя, об/мин | 30-350 | |
Частота вращения шпинделя изделия (стола), об/мин | 0.3-25 | |
Скорость осевых подач, мм/мин | | |
вертикальная | 0,01-3000 | |
радиальная | 0,01-3000 | |
тангенциальная | 0,01-1200 | |
Наибольший рабочий крутящий момент на инструментальном шпинделе станка, кН*м | 2,0 | |
Мощность привода инструментального шпинделя, кВт | 30 | |
Общая установленная мощность станка, кВт | 65 | |
Габаритные размеры станка (с отдельно расположенными агрегатами и электрооборудованием), мм | | |
длина | 5400 | |
ширина | 4200 | |
высота | 4000 | |
Масса станка (с отдельно расположенными агрегатами и электрооборудованием), кг (не более) | 18000 |
