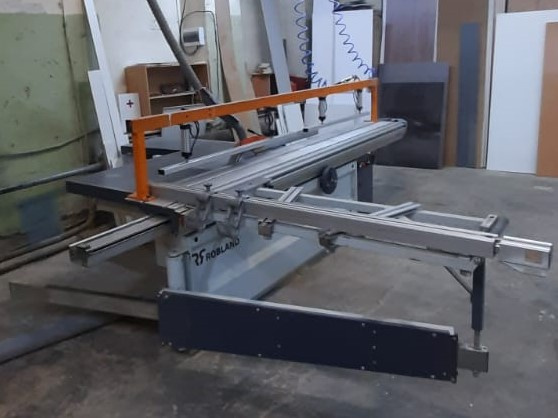

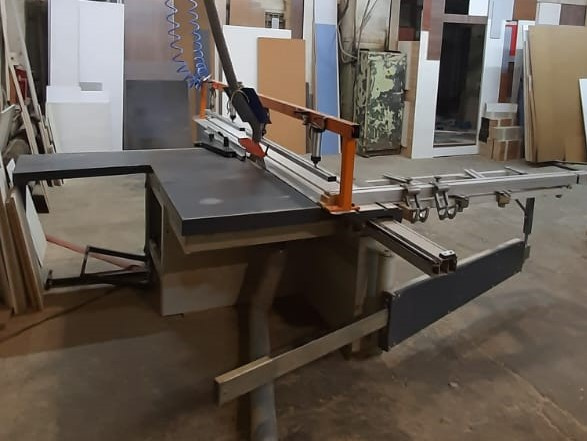

Станок тяжелого класса предназначен для высококачественного раскроя ламинированных ДСП, МДФ, фанеры и ДВП; продольного, поперечного и под углом. Подрезной узел с отдельным электродвигателем обеспечивает идеальное пиление без сколов.
| Ход каретки, мм | 3500 |
| Размеры каретки (ширина х длина), мм | 420 х 3200 |
| Максимальный диаметр основной пилы, мм | 400 х 30 |
| Максимальная глубина резания, мм | 125 |
| Угол наклона пильного узла, град. | 90 – 45 |
| Максимальная глубина резания при наклоне 45°, мм | 100 |
| Частота вращения основного пильного диска, об/мин | 4500 |
| Диаметр подрезной пилы, мм | 100-120 х 20 |
| Глубина резания подрезной пилы, мм | 0 – 3,5 |
| Частота вращения подрезной пилы, об/мин | 8200 |
| Размеры основного чугунного стола, мм | 885 х 700 |
| Размеры дополнительного стола на выходе, мм | 645 х 700 |
| Высота стола, мм | 840 |
| Ширина пиления по параллельной линейке, мм | 1270 |
| Ширина пиления по поперечной упорной линейке (при выдвинутом телескопе), мм | 1800 (2850) |
| Диаметр патрубка под аспирацию, мм | 120 |
| Мощность двигателя основной пилы, кВт | 4,0 |
| Мощность двигателя подрезной пилы, кВт | 0,55 |
| Диаметры патрубков под аспирацию, мм | 120 + 80 |
| Размеры станка с учетом вылета каретки, мм | 7135x3440x840 |
| Вес нетто, кг | 1050 |

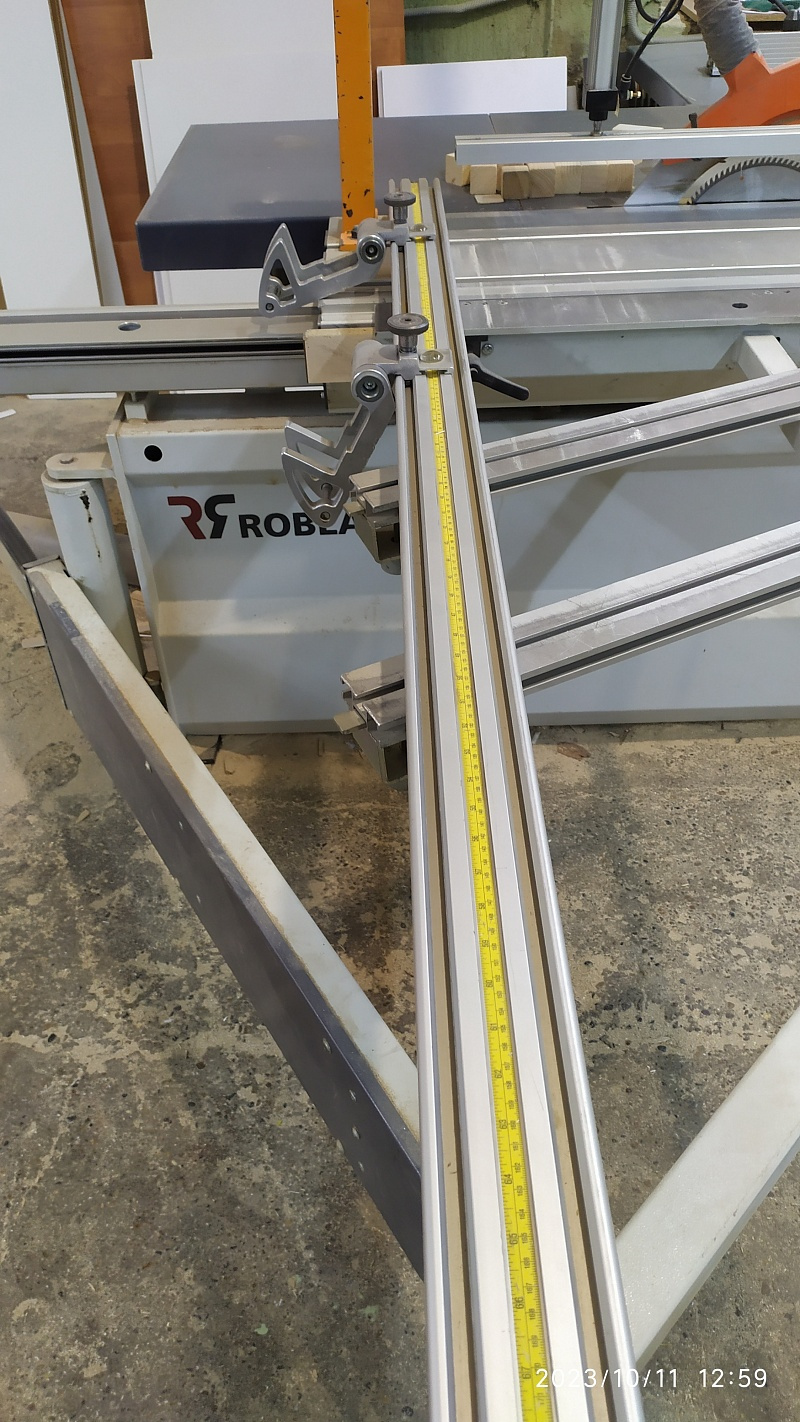

- Регулировка поперечной линейки - ручная с регулировочным винтом для точной настройки и фиксацией положения
- Регулировка высоты пропила основной пилой - механическая, ручная с доп. фиксацией настройки
- Регулировка угла наклона пильного агрегата - механическая, ручная с доп. фиксацией настройки
- Регулировка высоты пропила подрезного узла - механическая, ручная с доп. фиксацией настройки
- Регулировка поперечного положения пропила подрезного узла - механическая, ручная с доп. фиксацией настройки
Пильный узел наклоняется на угол до 45°. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 4,0 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простейшую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы выбирается перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

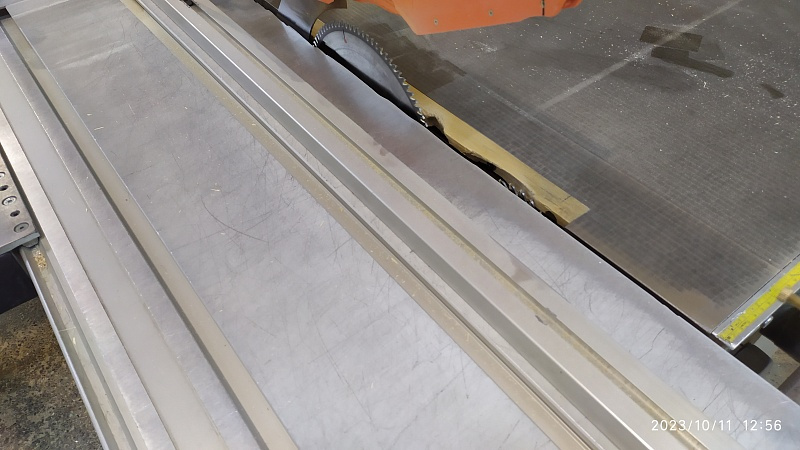

Форматно-раскроечные станки фирмы Robland имеют шариковую каретку с запатентованной конструкцией быстросъемного крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе. 38 шариков равномерно распределяют нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает очень плавное перемещение каретки. Быстросъемные направляющие круглого сечения позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации.
