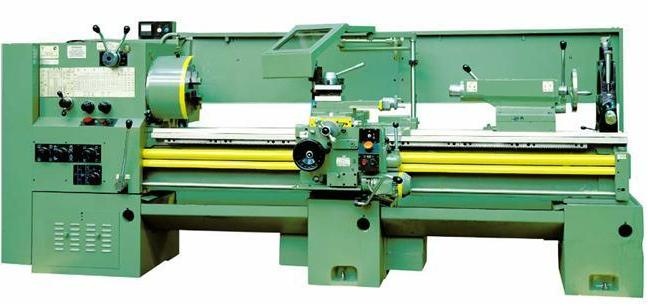

16Р25П токарно-винторезный станок

16Р25П токарно-винторезный станок

   Это оборудование предназначено для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрической, дюймовой, модульной, питчевой.

   Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Наибольший диаметр устанавливаемой заготовки, мм

— над станиной         500

— над суппортом       250

— над выемкой в станине     630*

Наибольший диаметр обрабатываемой заготовки, мм

— над станиной         500

— над суппортом       250

— над выемкой в станине     630*

Наибольшая длина обрабатываемой заготовки, мм          750; 1000; 1500; 2000; 3000

Длина выемки в станине от торца фланца шпинделя, мм 300*

Наибольший вес устанавливаемой заготовки, кг    1155

Высота резца, устанавливаемого в резцедержателе, мм   25

Размер конца шпинделя передней бабки по DIN    11М

Внутренний конус в шпинделе бабки шпиндельной (метрический)          100

Количество ступеней частот вращения шпинделя  24

Диаметр цилиндрического отверстия в шпинделе, мм      95

Внутренний конус в шпинделе задней бабки по ГОСТ 25557-82 (Морзе)   5

Наибольший угол поворота конусной линейки (с конусной линейкой), град       10

Пределы частот вращения шпинделя, оборотов/минуту   16—2000

Шероховатость обработанной цилиндрической поверхности образца-изделия, мкм    Ra 1,25**

Шероховатость обработанной конической поверхности образца-изделия, мкм Ra 2,5**

Мощность главного привода, кВт     11
