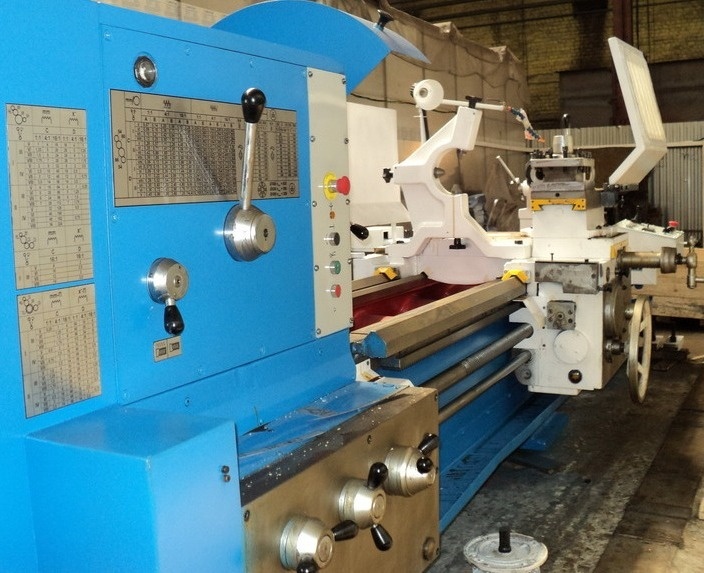

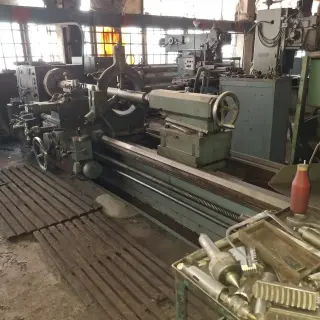

16К40 Токарно-винторезный станок

Это оборудование предназначено для выполнения разнообразных токарных работ, на нем осуществляют точение конусов и нарезание резьбы: метрической, дюймовой, модульной, питчевой.

   Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

   Дополнительно Вы можете купить для токарно-винторезного станка 16К40 следующие опции:

люнет неподвижный диаметром 20-350 мм, 200-410 мм, 40-215 мм;

люнет подвижный диаметром 30-200 мм, 20-150 мм;

встройка ГАПа;

конусная линейка;

устройство цифровой индикации на 1 или 2 оси;

патрон 4-х кулачковый диаметром 400 мм, 630 мм или 800 мм с независимым перемещением кулачков;

центр вращающийся в пиноль задней бабки;

опоры клиновые;

Наибольший диаметр заготовки, мм:

устанавливаемой над станиной        840

обрабатываемой над станиной        800

обрабатываемой над суппортом      490

обрабатываемой над выемкой в станине    1070

Наибольшая длина обрабатываемой заготовки, мм          750; 1500; 2000; 3000; 4000; 5000; 8000; 10000

Размер конца шпинделя передней бабки по DIN    11М

Количество ступеней частот вращения шпинделя  22

Диаметр цилиндрического отверстия в шпинделе, мм      105

Пределы частот вращения шпинделя, оборотов/минуту   10-1250

Пределы рабочих подач, мм/оборот:

продольных   0,033-5,6

поперечных    0,013-2,064

резцовых салазок      0,013-2,064

Пределы шагов нарезаемой резьбы:

метрической, мм       1-224

дюймовой, ниток/дюйм        28-0,25

модульной, модуль   0,25-56

питчевой, питч диаметр        112-0,5

Ускоренное перемещение суппорта, мм/минуту:

продольное    5200

поперечное    2000

Наибольший вес устанавливаемой заготовки, кг    3500

Мощность главного привода, кВт     18,5

Габаритные размеры (вместе с электрическим оборудованием), мм

- длина            3000; 3740; 4230; 5240; 6240; 7240; 10300; 12420

- ширина         1860

- высота          1625
