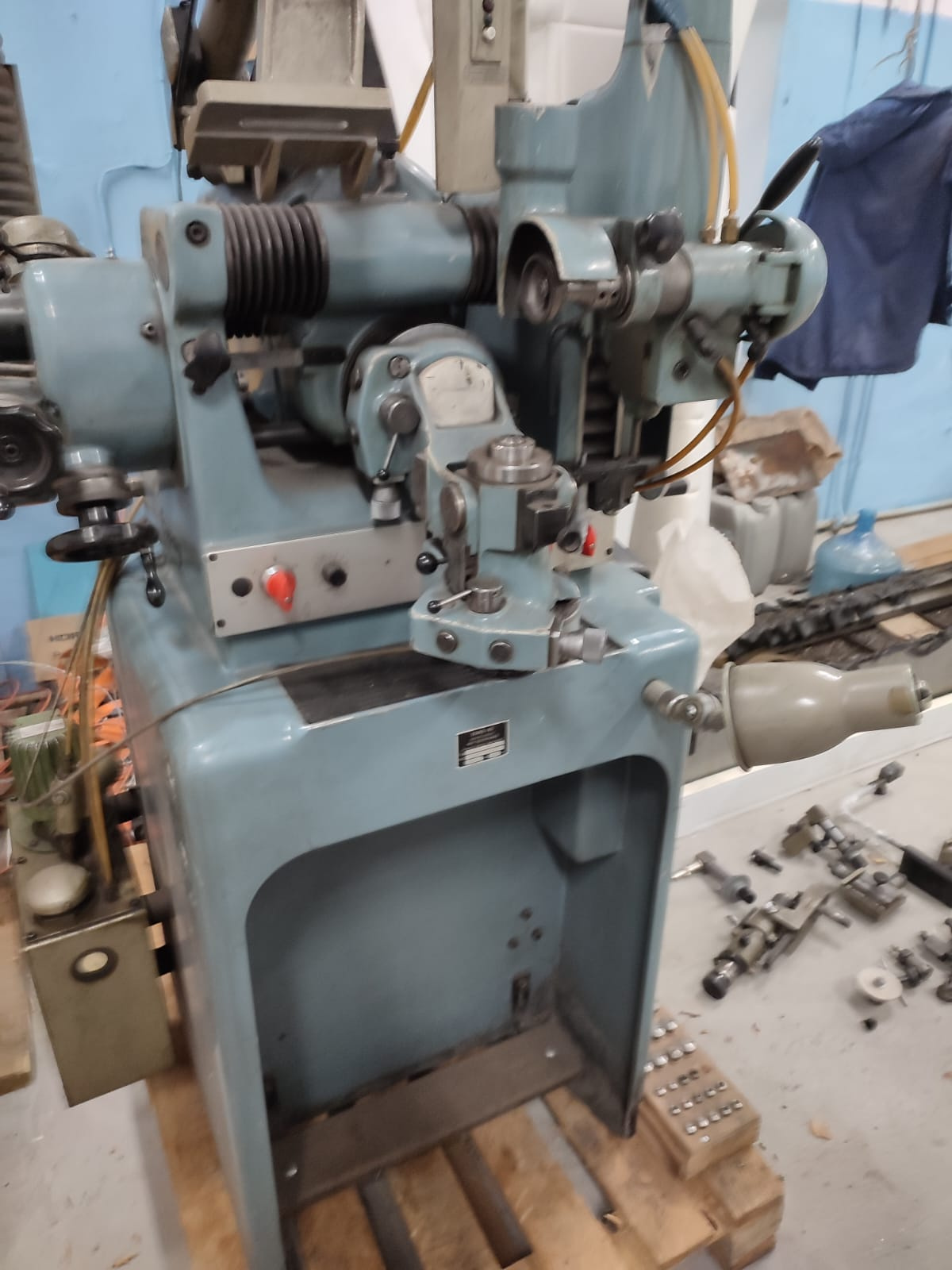

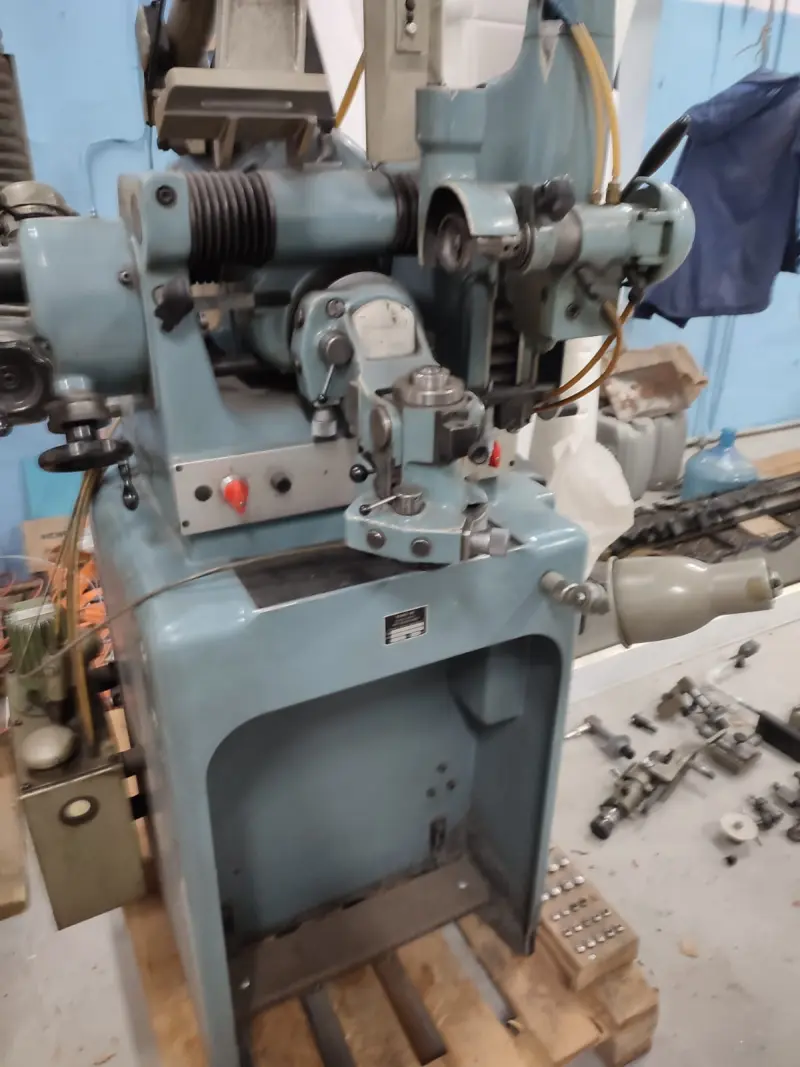

Ewag ws 11

ГРУППА ШПИНДЕЛЯ ДЕРЖАТЕЛЯ ШЛИФОВАЛЬНОГО КРУГА

Частота вращения шпинделя в 2 направлениях вращения: 2500/3500/5000/7100 об / мин

Мощность шлифовального двигателя (2800 об / мин): 0,4 л. с.

Вертикальный ход штангенциркуля (прямой): 100 мм

ход регулировки упора микрометра: 25 мм

Точность показаний упоров

Микрометры: 0,01 мм

ГРУППА ДЕРЖАТЕЛЕЙ

Число оборотов шпинделя держателя заготовки в

2 направления, непрерывные: 100-900 об / мин

Мощность двигателя: 0,2 л. с.

Количество зубьев разделительной пластины: 120

Угловое значение нониуса: 20'

Зажимные зажимы: тип W-20

Горизонтальный ход: 100 мм

Быстрая подача вперед, за оборот рулевого колеса: 2 мм

Подача микрометра на оборот маховика: 0,1 мм

Подача микрометра по шкале: 0,001 мм

Область поворота головки держателя шпинделя

а) в основном направлении: 165°

краны с фиксированным храповым механизмом: каждые 3°

выемки с микрометрическим винтом: от 2 футов до 2 футов

б) в плоскости шлифования: прибл. 15°.

шаг: при 0°

Диапазон поперечного перемещения: 80 мм

ход микрометра: 25 мм

Точность считывания: 0,01 мм

Мощность всасывающего двигателя (2800 об / мин): 0,25 л. с.
