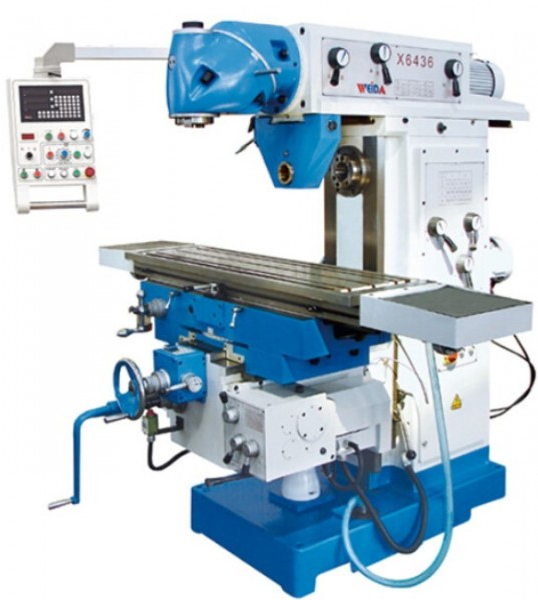

Широкоуниверсальный фрезерный станок X6436 с УЦИ ( три оси) стол 1650 мм×360 мм аналог 6Т82Ш, 6Т83Ш

№

Техническая характеристика

Параметры

1

Конус шпинделя

ISO50

2

Расстояние между конусом шпинделя и поверхностью стола

0～400 мм (0 ~ 15 - 3/4")

3

Расстояние между конусом шпинделя и рамой

175 мм (6 - 7/8")

4

Скорость вращения шпинделя

58 ~ 1800 об/мин (50Гц);70 ~ 2160 об/мин (60Гц)

60~1750 об/мин (50Гц)

(универсальная поворотная головка)

72~2100 об/мин (60Гц)

(универсальная поворотная головка)

5

Размер стола

1650 мм×360 мм (64 - 48/50"×14 - 3/16")

6

Углы отклонения стола

( по осям X,Y, Z )

1000 мм (39 - 3/8") /1300 мм(51 - 9/50")

(по горизонтали)

300 мм (11-13/16")  (поперечный)

400 мм (17 - 3/4")   (по вертикали)

7

Максимальный угол вращения стола

±35°

8

Скорость автоматической горизонтальной, вертикальной и поперечной подачи стола

22 ~ 420 мм/мин (7/8" ~ 16-1/2" )(50Hz) （X）

22 ~ 393 мм/мин (7/8"~ 15-1/2" )(50Hz)（Y）

6 ~ 112 мм/мин (1/4"~ 4-7/16" )(50Hz) （Z）

скор. подачи 1290 мм/мин (50-3/4") (50Hz) （X）

скор. подачи 1205 мм/мин (47-1/2") (50Hz)（Y）

скор. подачи 342 мм/мин (13-7/16") (50Hz)（Z）

26 ~ 505 мм/мин (1" ~ 19-7/8" )(60Hz)  (X）

26 ~ 470 мм/мин (1"~ 18-1/2" )(60Hz)（Y）

8 ~ 135 мм/мин (5/16"~ 5-5/16" )(60Hz) （Z）

скор. подачи 1548 мм/мин (60-15/16") (60Hz)（X）

скор. подачи 1446 мм/мин (57") (60Hz) （Y）

скор. подачи 410 мм/мин (16-1/8") (60Hz)（Z）

9

Отклонение рамы

500 мм (19 - 5/8")

10

Мощность главного двигателя

4 квт

11

Общие размеры

(длина-ширина-высота)

2070 мм×2025 мм×2020

81 - 1/2"×79 - 3/4"×79- 1/2"

2070 мм×2550 мм×2020

81 - 1/2"×100 - 39/100"×79- 1/2"

12

Масса нетто（примерная）

2480 кг

Технические характеристики могут быть улучшены и изменены без предварительного уведомления.
