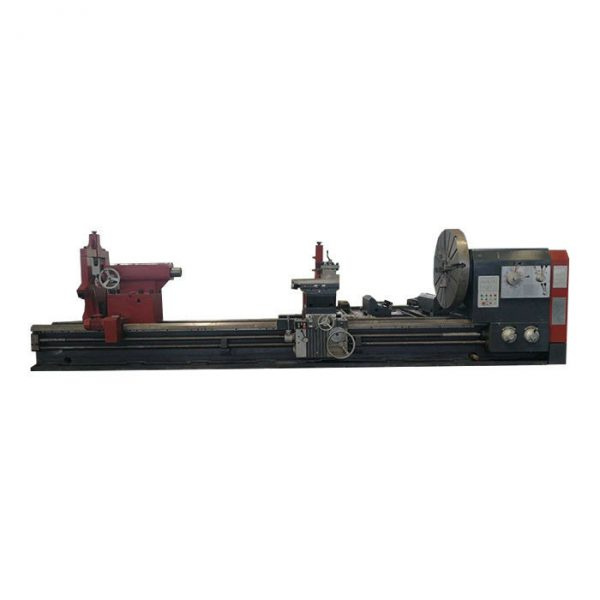

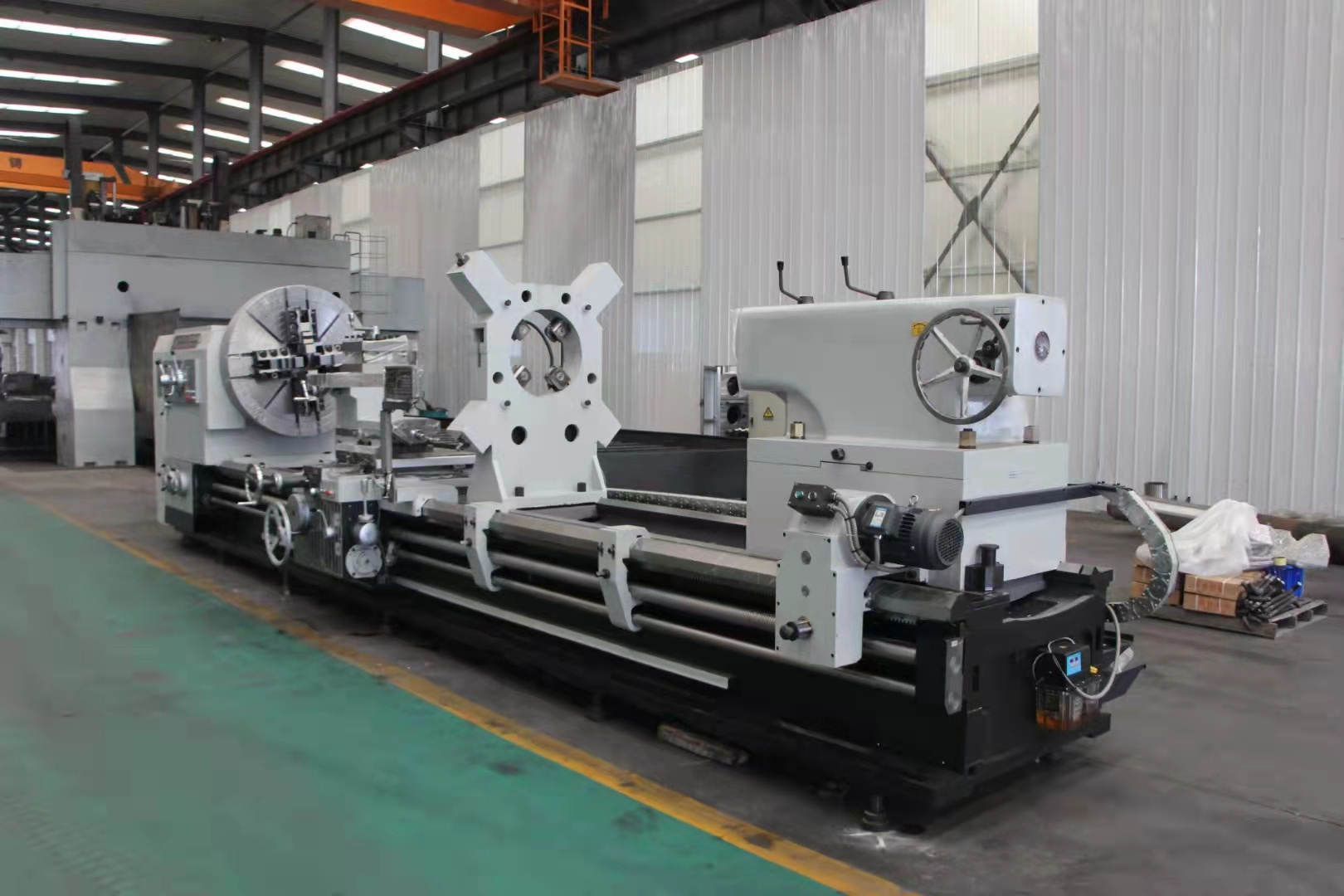

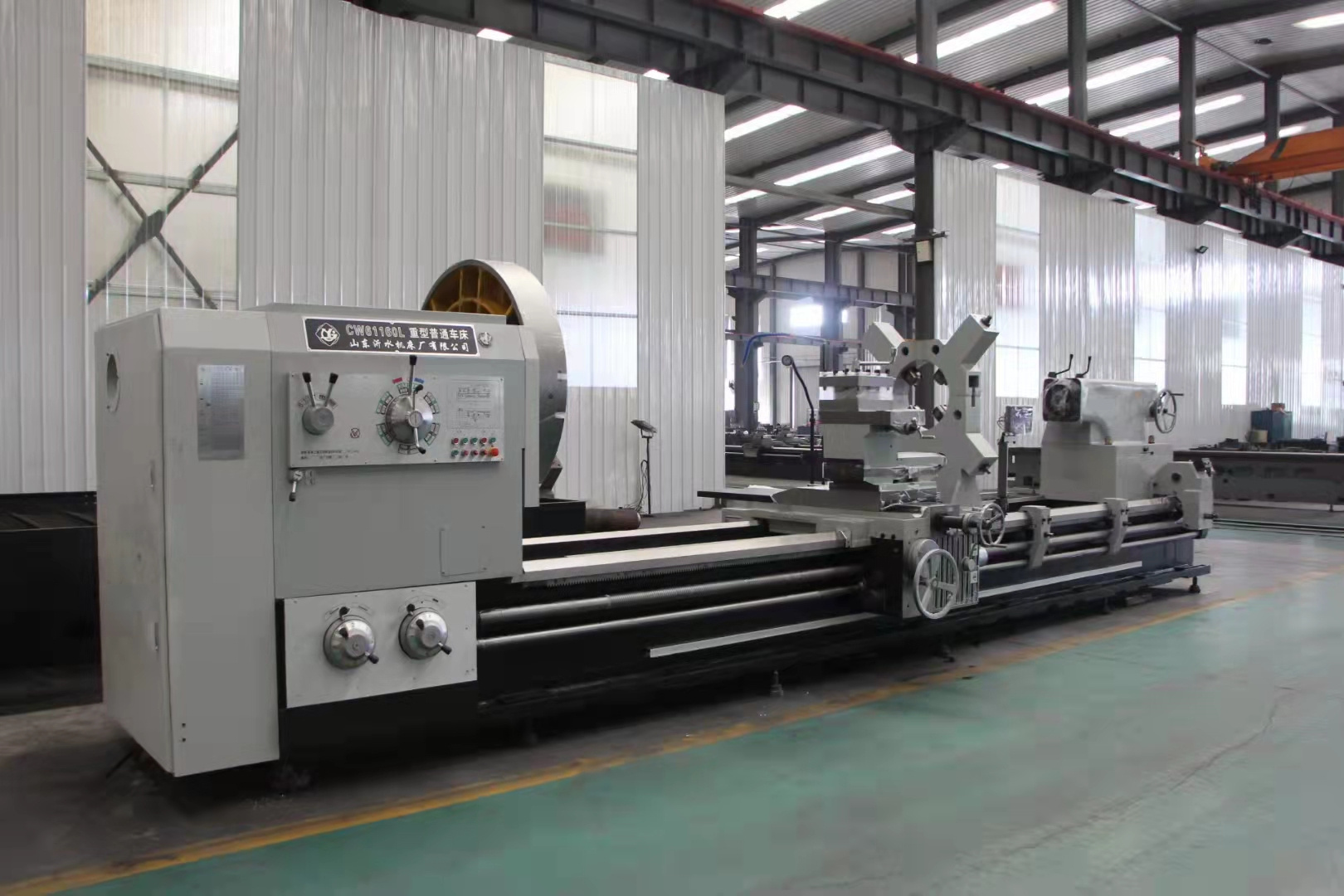

Горизонтальный токарный станок CW61160

Станок CW61160 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска.

Характеристики:

• Модель: CW61160

• Расстояние между центрами: 1500 / 2000 / 3000 мм

• Эффективная длина обработки: 1300 / 1800 / 2800 мм

• Максимальный вес заготовки: 5000 кг

• Ширина станины: 755 мм

• Максимальный диаметр обработки над станиной: 1600 мм

• Максимальный диаметр обработки над суппортом: 1200 мм

• Максимальный диаметр обработки над выемкой: 2000 мм

• Патрон: Механический 4-кулачковый, 1000 мм

• Диаметр отверстия шпинделя: 130 мм

• Скорость вращения шпинделя: 2 - 200 (об/мин) 21 передача

• Скорость реверсивного вращения шпинделя: 2.24 - 178 (об/мин) 12 передач

• Ход нижнего держателя инструмента: 960 мм

• Ход среднего держателя инструмента: 300 мм

• Ход верхнего держателя инструмента: 200 мм

• Скорость хода нижнего держателя инструмента: 3740 мм/мин

• Скорость хода среднего держателя инструмента: 1870 мм/мин

• Скорость хода верхнего держателя инструмента: 935 мм/мин

• Количество подач на оборот шпинделя: 56

• Продольная подача: 0.1 - 12 мм

• Поперечная подача: 0.05 - 6 мм

• Верхняя подача: 0.025 - 3 мм

• Диапазон нарезания метрической резьбы: 1 - 120 мм (44 шага)

• Диапазон нарезания дюймовой резьбы: 24 - 1 T.P.I (31 шаг) / 56 - ½ DP (38 шагов)

• Диапазон нарезания модульной резьбы: 0,5 - 60 (45 шаг)

• Диаметр пиноли задней бабки: 180 мм

• Электропитание: 380 В / 50 Гц

• Мощность: 22 кВт

• Длина станка: 3800 / 4300 / 5300 мм

• Ширина х Высота станка: 1860 х 2500 мм

• Вес: 8000 / 9000 / 10000 кг
