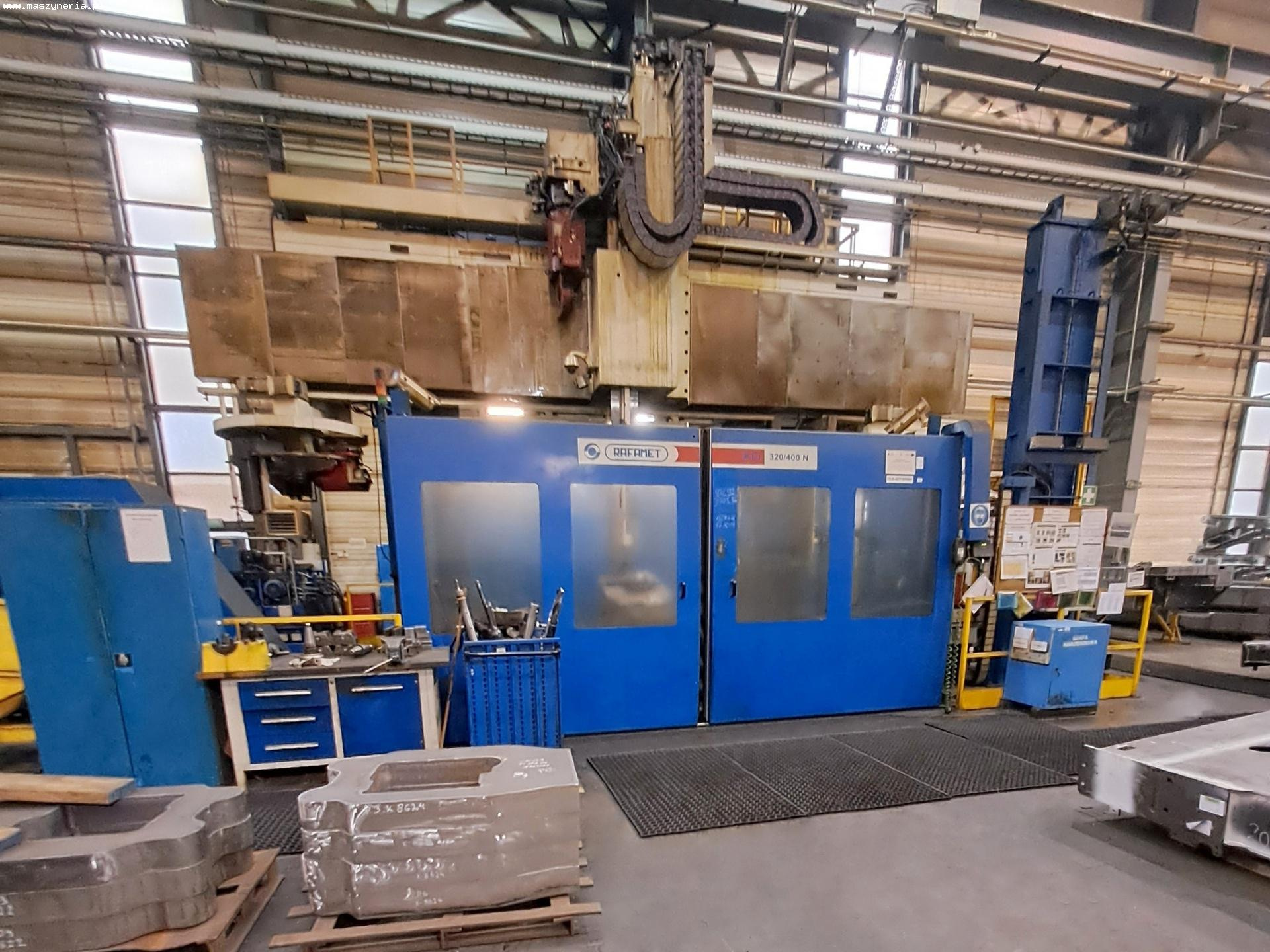

Вертикальный токарный станок с ЧПУ RAFAMET KCI 320/400N, произведенный в 2011 году в Польше, благодаря одной токарной и трем фрезерным головкам, установленным под разными углами, может выполнять сложные производственные программы по обработке крупногабаритных деталей.
Технические характеристики вертикального токарно станка RAFAMET KCI 320/400N
Общие данные
- максимальная масса заготовки: 50 т
- максимальный диаметр заготовки: ø 4000 мм

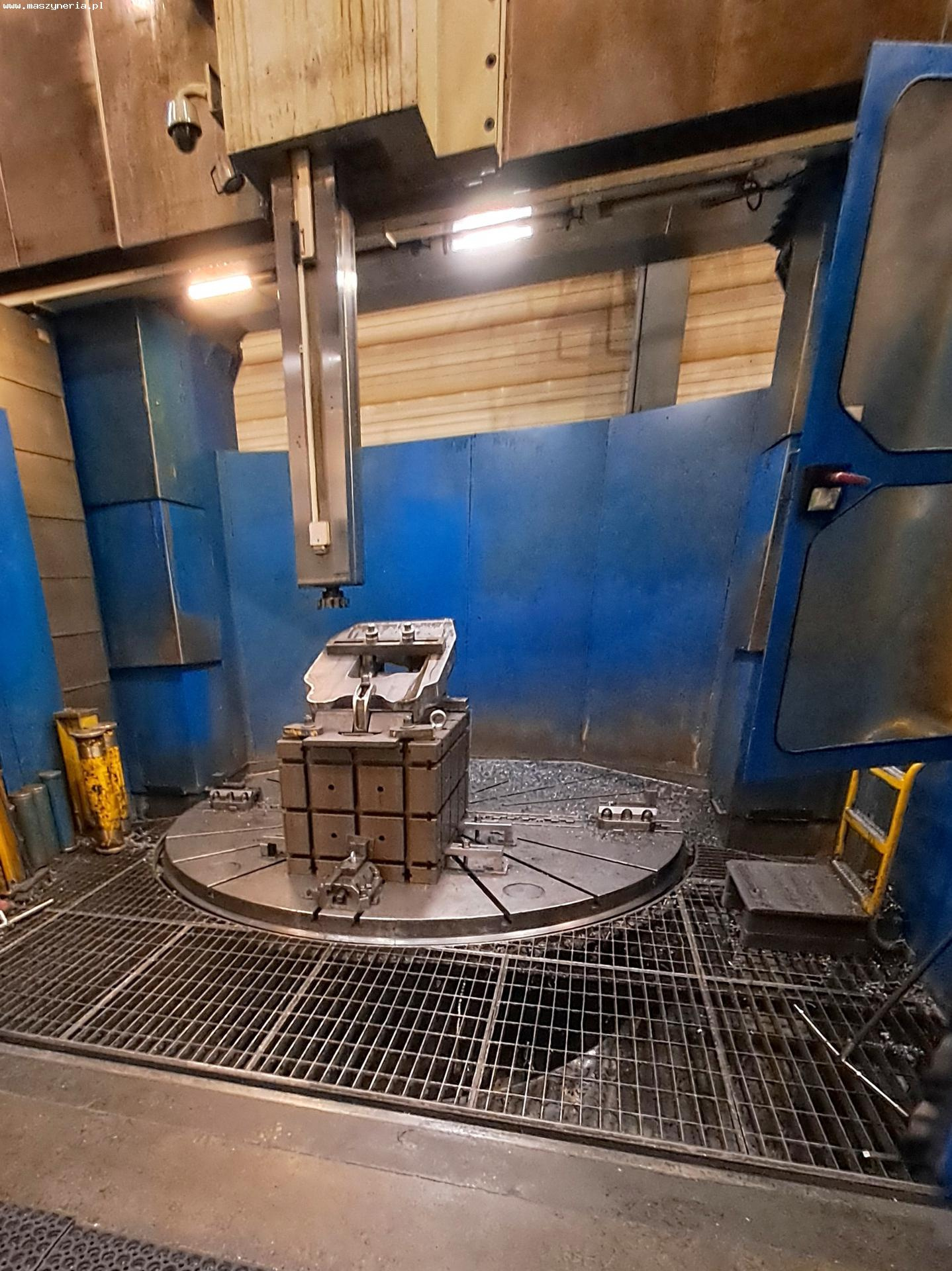

- диаметр рабочего стола: ø 3200 мм
- максимальная скорость вращения рабочего стола: 110 об/мин
- положения инструментального магазина (справа): 5
- позиции инструментального магазина (слева): 3
- количество губок рабочего стола (4 шт.) с трещоточным ключом (1 шт.)
- мощность двигателя привода рабочего стола: 121 кВт
- электропитание: 3x 400 В; 50 Гц
Фиксированная фрезерная головка 90° PIBOMULTI FEC50-30
- держатель: ISO 50
- максимальная скорость вращения: 2000 об/мин
- максимальный крутящий момент на выходе: 1500 Нм
- соотношение: i=1:1
- мощность: 30 кВт
- автоматическая фиксация инструмента (зажим и ослабление)
- автоматическая смена инструмента
- внешнее охлаждение инструмента
- внутреннее охлаждение инструмента 20 бар
Универсальная фрезерная головка ± 120° PIBOMULTI FTARH50-20
- держатель: ISO 50
- максимальная частота вращения: 1800 об/мин
- максимальный крутящий момент на выходе: 600 Нм
- соотношение: i=1:1
- мощность: 20 кВт
- автоматический зажим инструмента
- автоматическая смена инструмента
- внешнее охлаждение инструмента
- позиционирование по оси B ± 120° через каждые 1°
Специальная фрезерная головка (offset)
- максимальная скорость: 2000 об/мин
- максимальная мощность: 25 кВт
- смещение оси инструмента относительно оси шпинделя: 100 мм
- длина трубы: L в диапазоне 500-600 мм
- внешнее охлаждение режущего инструмента
Оснащение вертикального токарного станка KCI 320 400N
- cистема ЧПУ: SIEMENS SINUMERIK 840D SOLUTION LINE
- oсь S1 (измерение позиционирования стола)
- oсь C (позиционирование угла стола)
- oсь W (измерение положения опорной балки)
- универсальная вертикальная/горизонтальная токарная головка для инструментальной системы CAPTO с регулировкой ползуна (полуавтоматическая смена инструмента)
- линейные весы с ползуном: HEIDENHAIN
- датчик измерения режущего инструмента: RENISHAW
- шлифовальное приспособление: SFJ

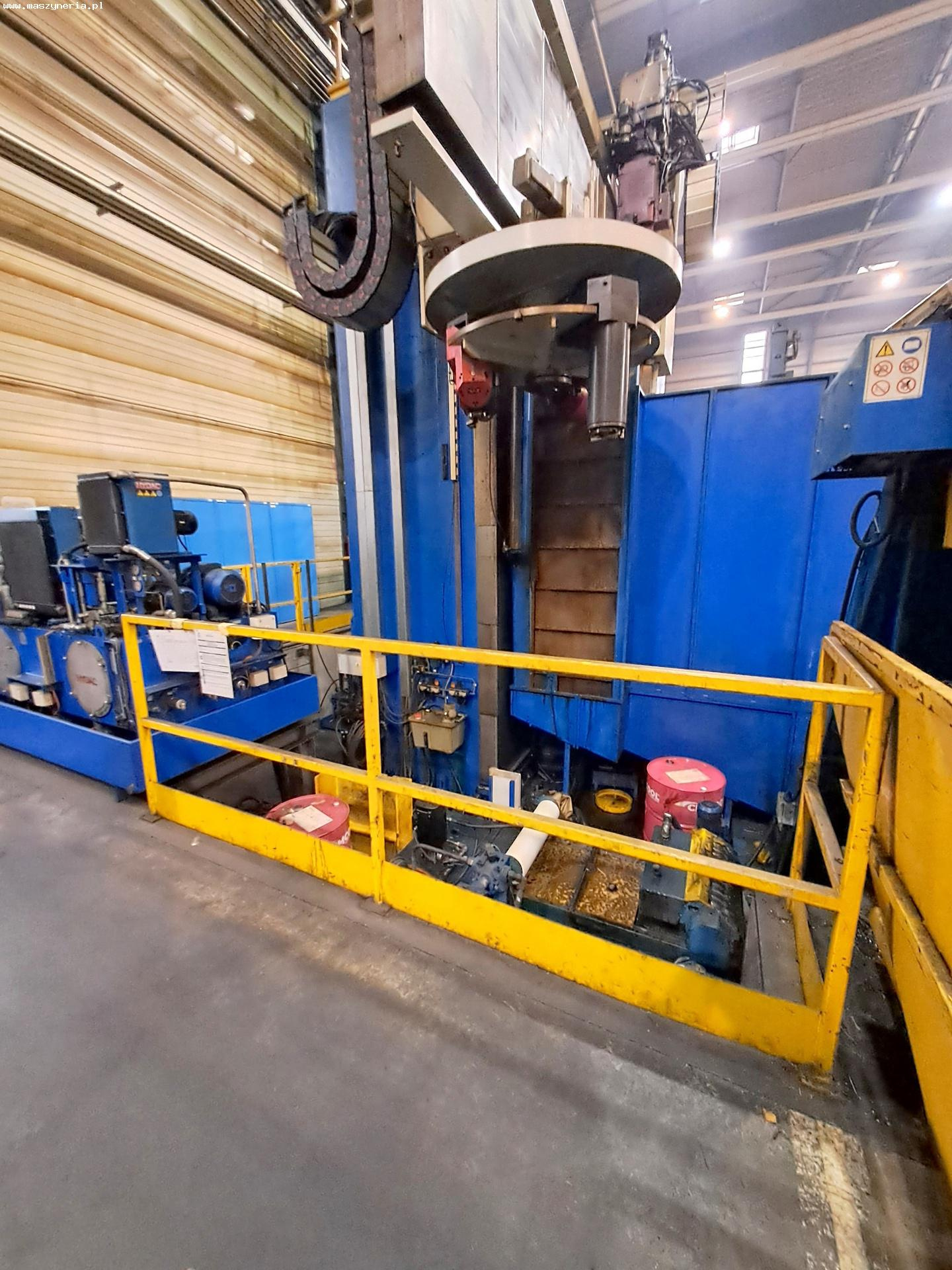

- вертикальный правый суппорт для токарно-сверлильно-фрезерного станка, выдвижение суппорта 2100 мм
- опорная балка (подвижная)
- механизм раздвижения и фиксации опорной балки
- телескопические крышки для направляющих опорной балки и направляющих подставки под опорную балку
- токарные тиски для ножей с хвостовиком
- отдельно стоящий пульт управления
- крышка механизма ползуна

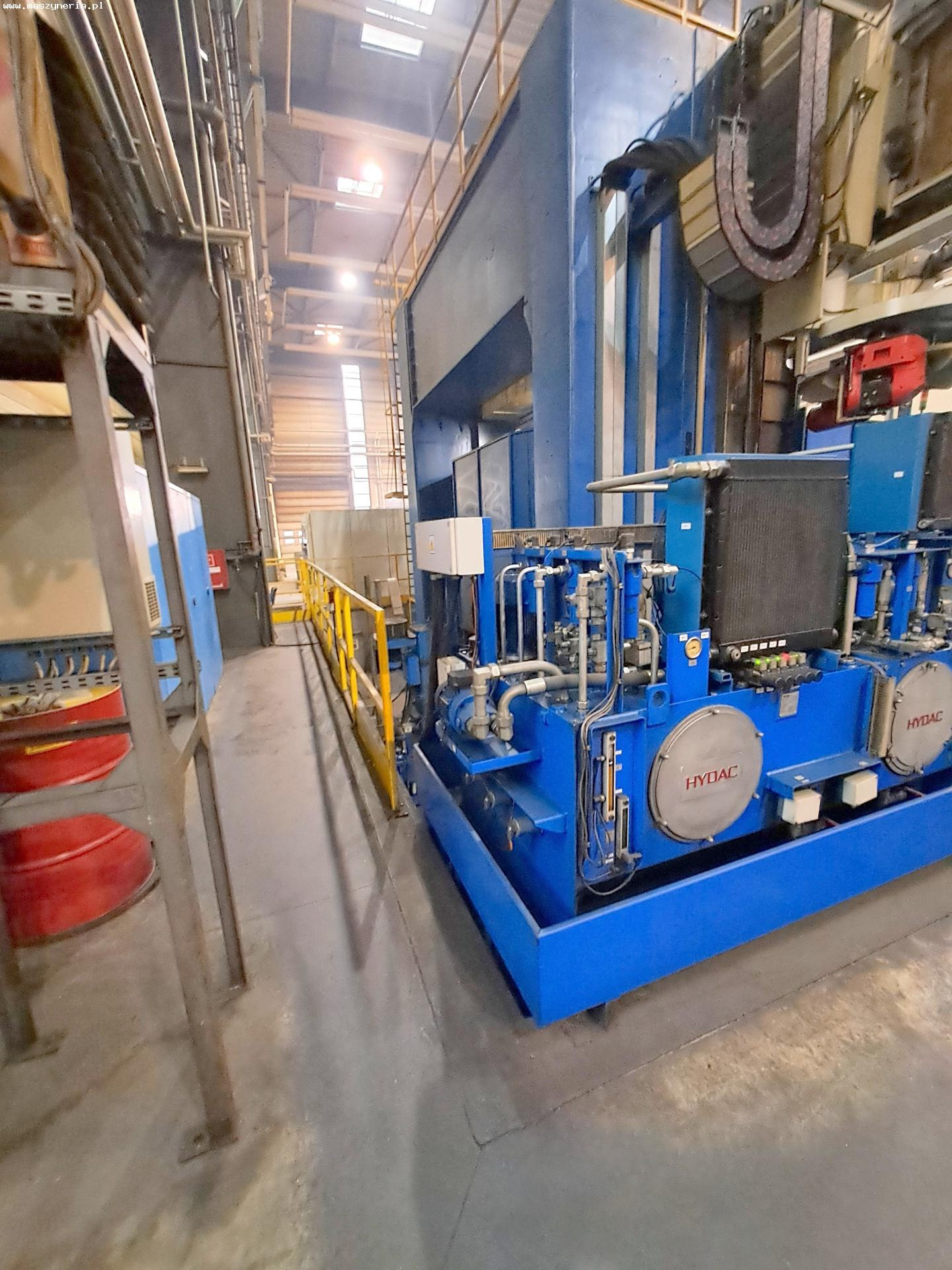

- гидравлический силовой агрегат
- силовой агрегат циркуляционной смазки
- диагностика неисправностей с процедурами работы на экране системы ЧПУ
- система промышленных камер
- ленточный механический транспортер стружки
- защита станины от стружки с желобом для стружки
- система водяного охлаждения инструмента (включение/выключение режущего инструмента)
- пневматическая система
- механически выдвигающиеся передние защитные устройства
- освещение рабочей зоны
- отдельно стоящая платформа для управления правой вертикальной опорой с пультом управления
- лестница, поручни и ограждения
- шкаф управления
- индикатор рабочего состояния (лампа)
- фильтрация охлаждающей жидкости
- электропроводка
- уплотнительный стол и ограждения
- гаечные ключи для работы и сборки станка
- приспособления для установки и закрепления станка на фундаменте
- DTR — техническая и эксплуатационная документация
- документация по эксплуатации и программированию системы ЧПУ
