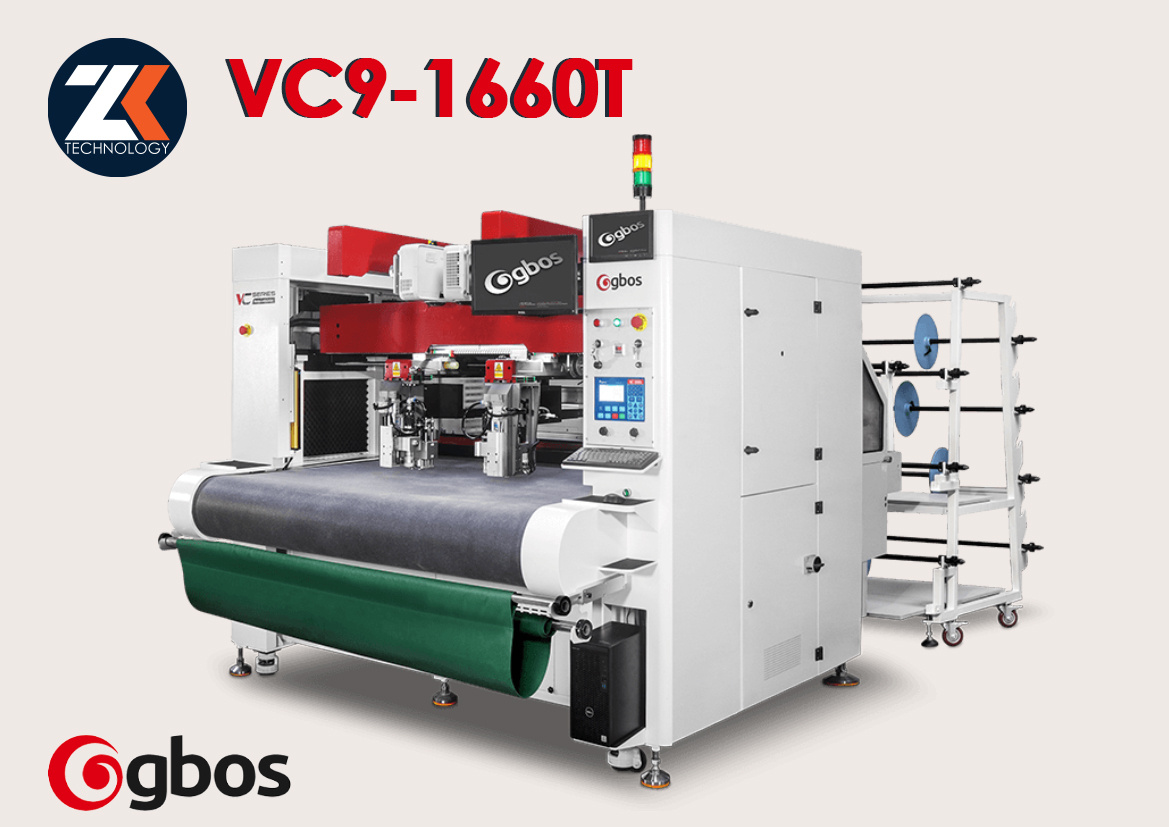

Конвейерный раскройный комплекс ДЛЯ РУЛОННЫХ МАТЕРИАЛОВ для производства обуви, спортивных товаров, текстильных сумок сумок, бронежилетов и тд.
Производитель GBOS mod. VC9-1660T
- Максимально универсальная высокопроизводительная система для работы с различными типами рулонных обувных и технических материалов
-Собственное программное обеспечение для раскроя
-Высокая эффективность работы при малых и средних и больших партиях, высокая точность резки материалов
-Простота в эксплуатации и повышенная безопасность рабочего места операторов
-Дружественный интерфейс программы управления с интуитивно понятными настройками
-Интеллектуальная система резки, обеспечивает точность раскроя различных материалов
- Компактный размер оборудование с максимальной производительностью
- Не требует предварительного формирование длинных настилов
ФУНКЦИИ раскройного комплекса GBOS mod. VC9-1660T
- Специализированная пневматическая раскройная головка с высокочастотным вибрирующим ножом с устройством динамического баланса для бесшумной работы на участке раскроя
- Два устройства для пробивания отверстий на деталях кроя на каждой раскройной головки
- Дополнительное устройство для загрузки и подачи материала настилом до 8-ми рулонов
- Автоматическая система продвижения настила в зону раскроя без смещения между слоями
- Двух головочная асинхронная система резки высокой стабильности работы
- Максимальное ускорение по осям до 5000 мм в секунду
- высокочастотный вибрирующий нож с малых ходом по оси Z (высокоточный раскрой до 300 импульсов в секунду)
- Реверсная работа конвейерной зоны резки и сбора деталей
- Автоматическая система барьеров безопасности при работе операторов и обслуживающего персонала
ITS1 Встроенная система работы с файлами раскладок
Интеллектуально гибкая система встроенного модуля в управляющую программу раскройного комплекса от компании GBOS. Автоматизированная и легкая эксплуатация с контролем экономия разрезаемых материалов. Способность упорядочивать нечетное количество лекал, обрезка меж лекального выпада материала, разделение лекал больших размеров в разные окна раскроя без смещения (неограниченная длина подачи файлов раскладки), возможность настроек различных типов и глубины рассечек, автоматическая система скорости прохождения различных радиусов и кривых линий без нагрузки на режущий инструмент для предотвращения искривления и «зарезания» соседних деталей. Возможность резки с нулевыми зазорами, алгоритмы для быстрого формирования раскладки и тд.
Асинхронные головки раскроя
Высокопроизводительная система с двумя независимыми асинхронными раскройными головками. Максимальная комплектация раскройных головок для выполнения раскроя и перфорации. Пневматические раскройные головки с высокочастотным ножом, вибрацией до 300 импульсов ножа в одну секунду, позволяет выполнять высокоточную резку сложных периметров на различных материалах, с идеальной геометрией реза.
Система проецирования разрезанных деталей
Мощные промышленные проекторы, с высокой точностью проецирования деталей раскладки в зоне резки, с дублирующей функцией визуального наблюдения и контроля положения деталей кроя оператором. Для удобства визуального контроля в реальном времени, и правильной маркировки и комплектации оператором в зоне сбора
IoT system (Интернет вещей)
Автоматизированная система GBOS IoT интеллектуально контролирует каждую машину посредством удаленной диагностики, удаленного управления, автоматического обновления программного обеспечения, передачи информации об отчетности работы через Интернет и т. д.
Вакуумно-адсорбционная платформа в зоне раскроя для создания разряженного вакуума при раскрое материала для более точного позиционирования заготовок при движении с отсутствием смещения между слоями.
Определение положения режущей головки для концентрации вакуума в зоне: определение локальной область в реальном времени работы режущей головки с автоматическим открытием зоны всасывание, в одновременным автоматическим перекрытием не задействованных областей (8-мь вакуумных зон)
Автоматическое разделение зон вакуума по стратегии раскроя: автоматическое переключение положения всасывания в соответствии с положением графика раскроя деталей в раскладке.
Монитор KANBAN Overall Equipment Effectiveness
Специально разработанное Программное обеспечение компании GBOS, для мониторинга и планирования общей эффективности и производительности раскройного комплекса, и раскройного участка в целом, позволяющие снимать данные работы станка в реальном времени и в смену, для анализа и внесения возможных корректировок и контроля работы участка.
Система линейного перемещения по осям Х
Зубчатое-шестеренчатое линейное перемещение по осям X для более точного перемещения и передачи момента с минимально возможными потерями. Двойные линейные направляющие каждой оси, для достижения максимальной стабильности и качества на высокой скорости.
Система линейного перемещения по осям Y
Быстрая и точная передача моментов по осям Y за счет шарико-винтовой группы (ШВП). Данный тип передачи по осям, в совокупности с мощными серводвигателями, позволяет станку GBOSвыполнять максимальную нагрузочную способность по осям, при максимальной линейной скорости работы с тяжелыми материалами и высокими настилами избегая повышенного износа на узлы.
Высокопрочная конструкция рамы
Полностью литая, чугунная конструкция рамы порталов и верхней балки перемещения раскройных головок, выдерживающая динамические и долгие нагрузки при продолжительной работы. Расчетное время эксплуатации, без изменения геометрии конструкции, до двадцати лет.
Конвейерная система подачи материала
Автоматическая, стабилизирующая конвейерная система подачи материала в зону раскроя, без возможности смещения\проскальзывания слоев. Синхронная, равномерная подача материала с основным рабочим конвейером станка. Специальная зажимная планка с постоянным перемещением во время подачи. Дополнительная прижимная планка с постоянной фиксацией настила, для предотвращения смещения материала при работе станка.
Каждая единица оборудования компании GBOS LASER INC. поставляется с годовой гарантией, покрывающей все узлы оборудования, запасные расходные части и работы производимые компанией, а также предоставляется два бесплатных профилактических обслуживания в год от компании ООО «ЗипКит Индастрис» (шестой и двенадцатый месяцы эксплуатации)
Возможность поставки Раскройно-Настилочного комплекса с контрактом на обслуживание, чтобы гарантировать работу раскройного участка с максимальной производительностью и без сбоев, до того, как они повлияют на выпуск продукции при простоях.
Цена указана в рублях по курсу USD от 24 апреля 2024 года (89 670 USD) с НДС.
