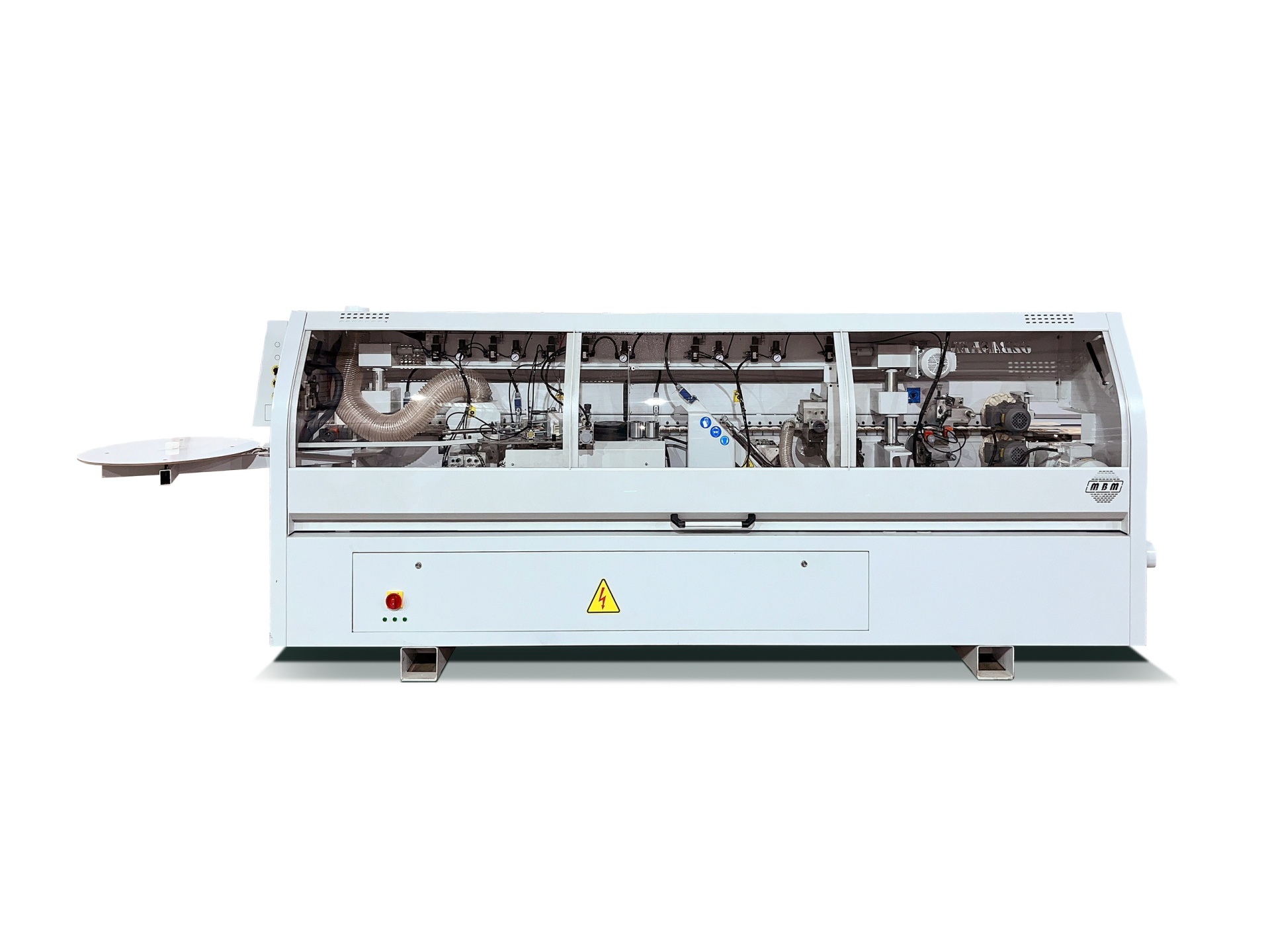

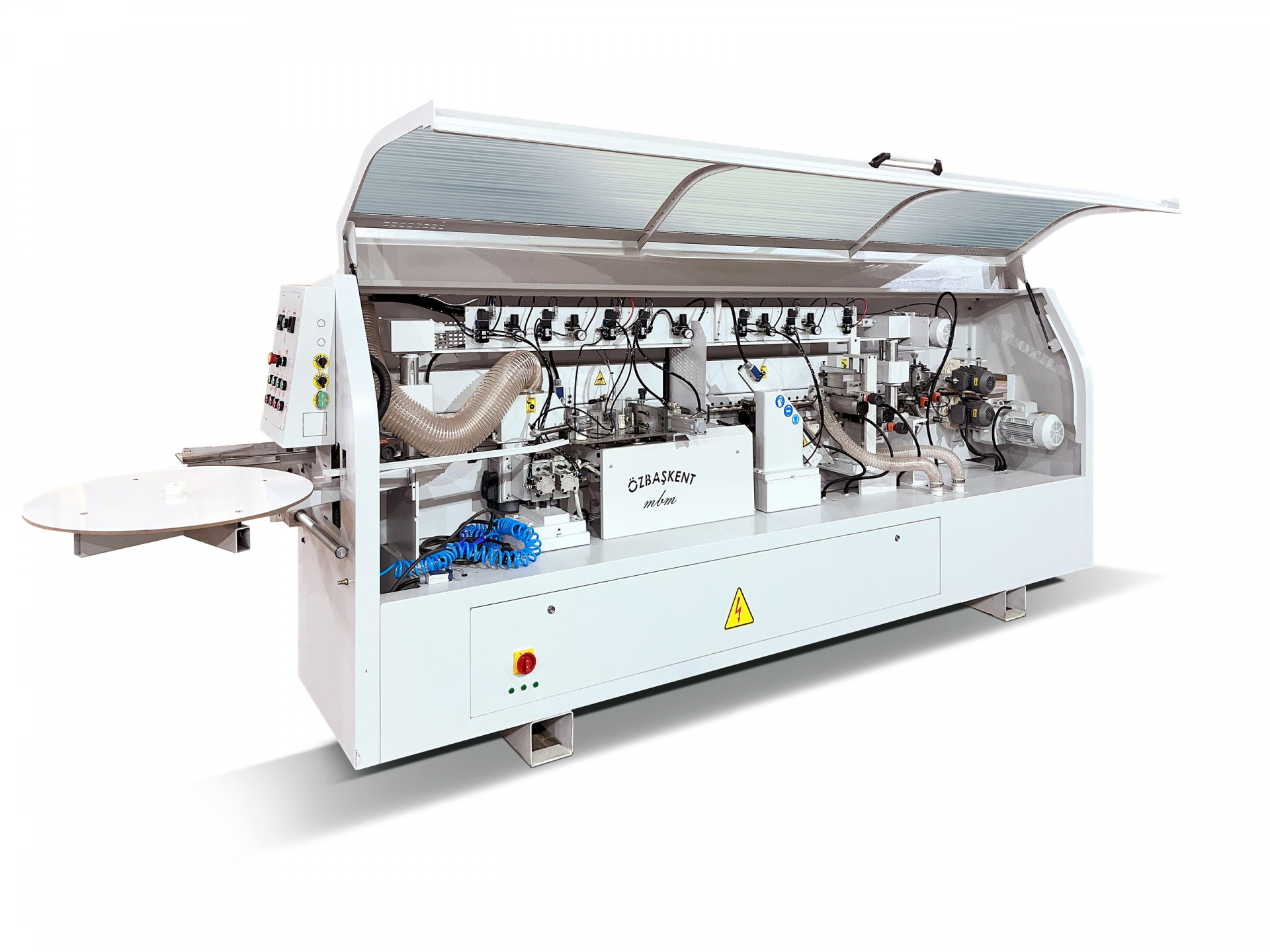

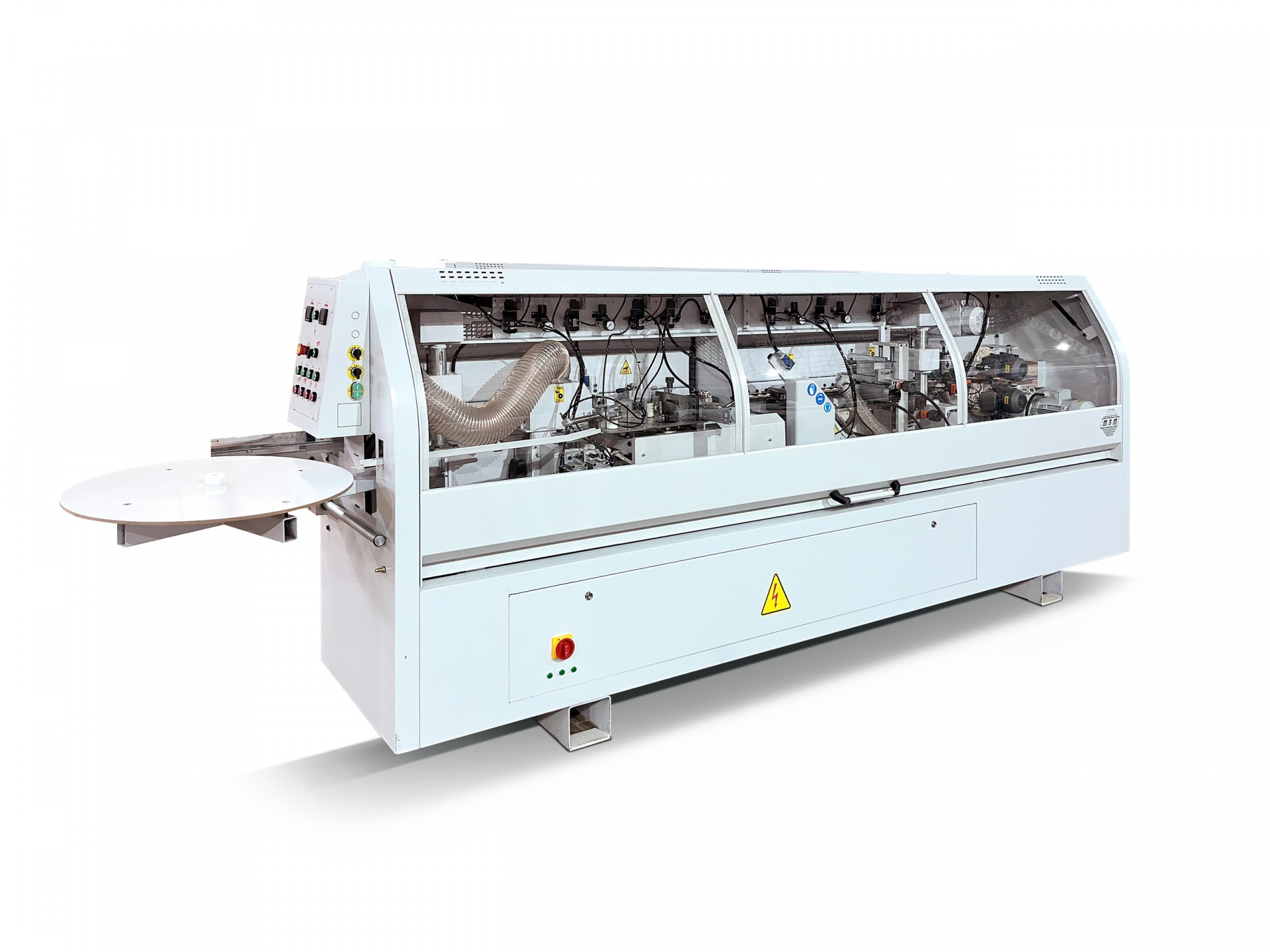

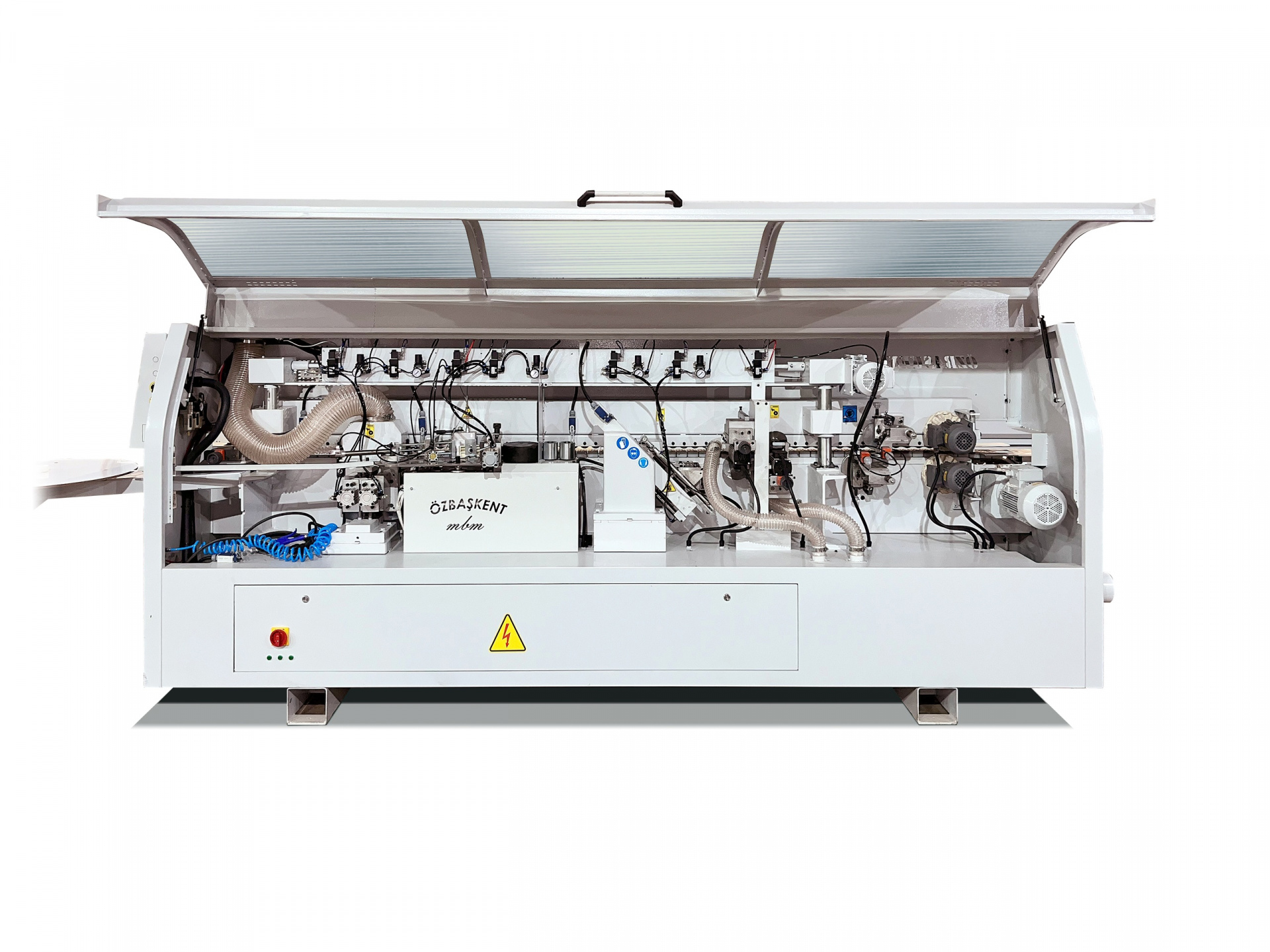

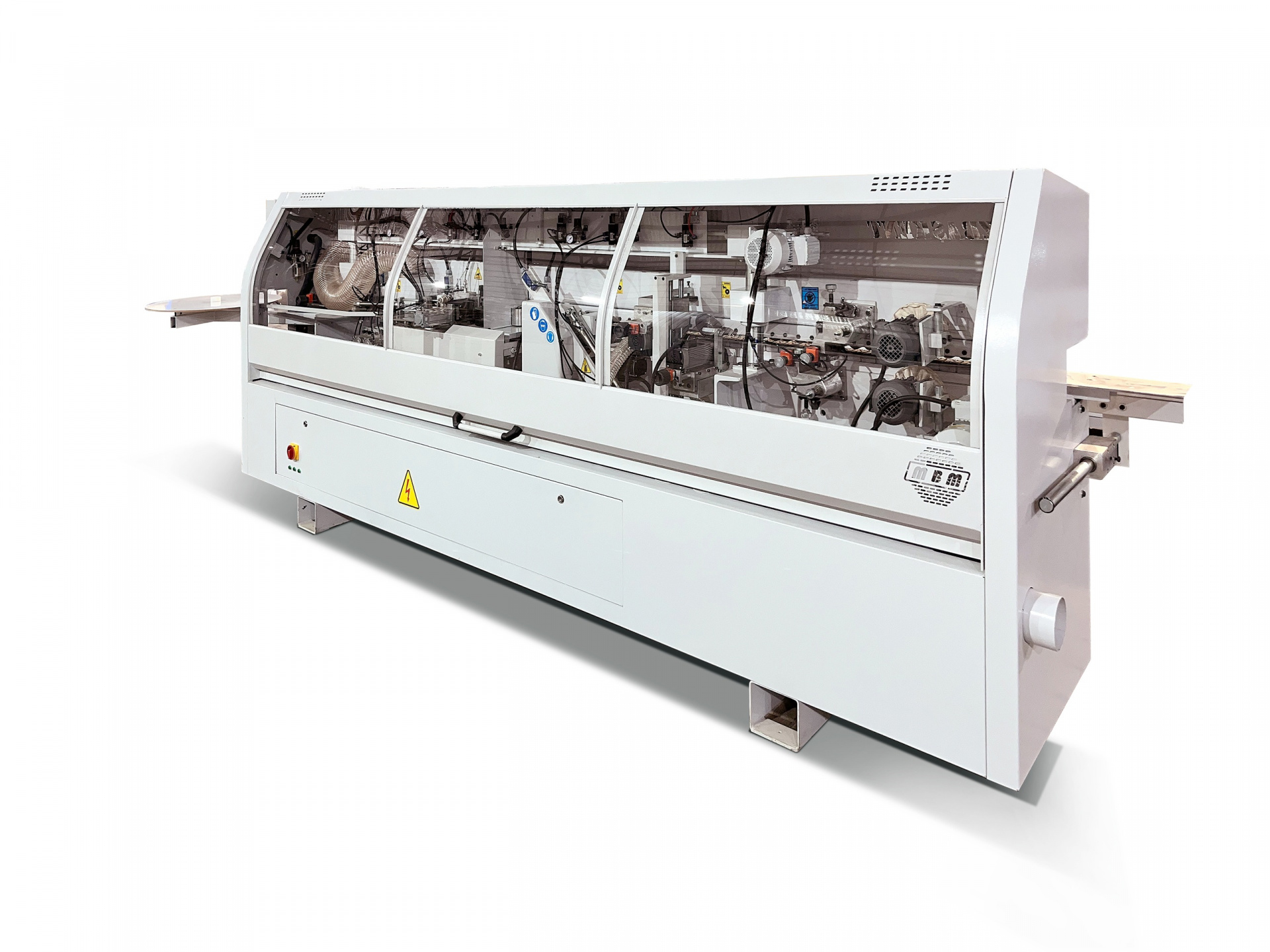

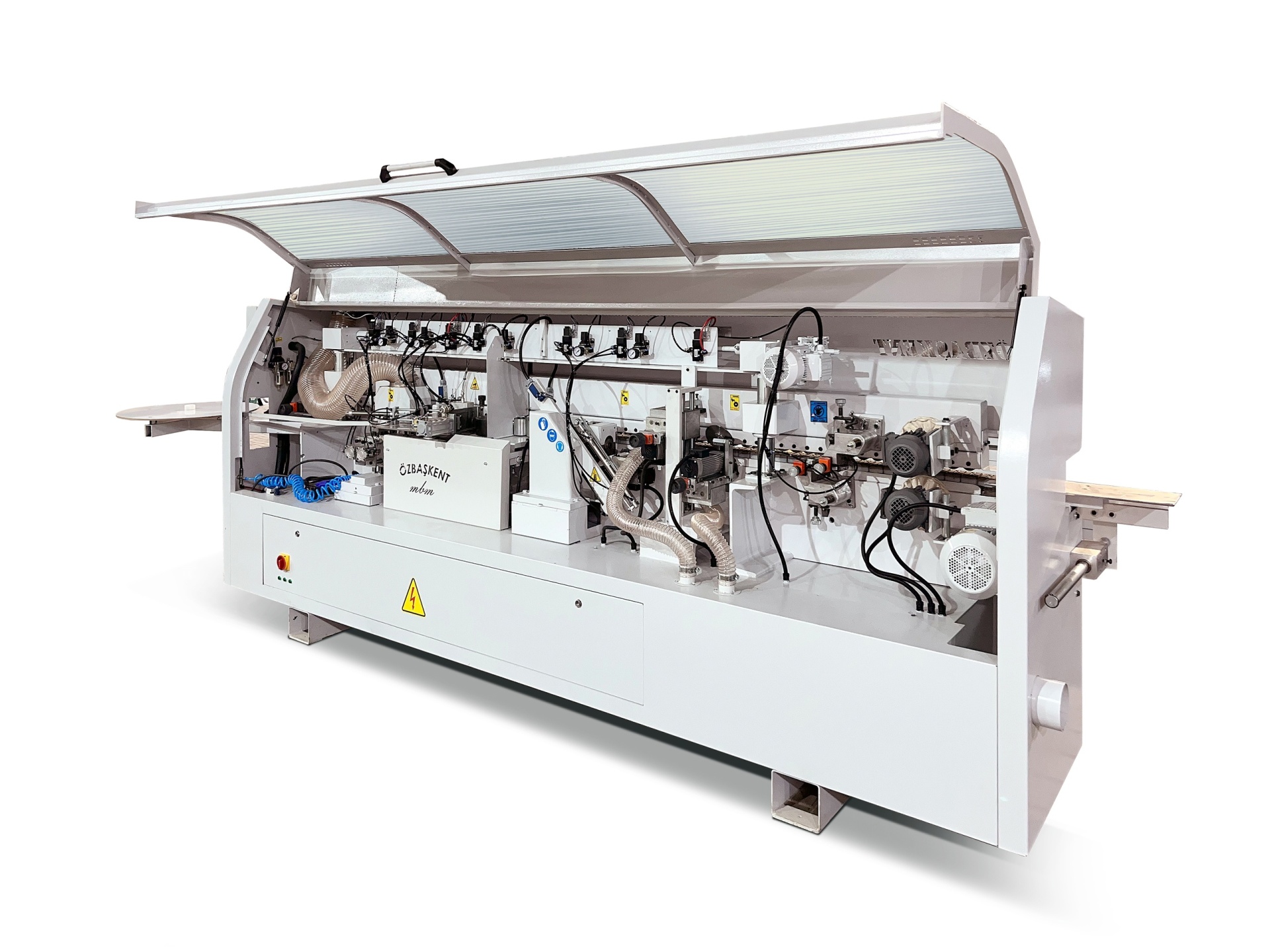

Описание кромкооблицовочного станка PRATIMAK KY60PJ
- Состояние: новый, гарантия 12 месяцев.
- Производитель: Ozbaskent (Турция)
- Доставка в любой город России, Беларуси, Казахстана
- Монтаж, наладка станка и обучение персонала на Вашем производстве.
Компактный кромкооблицовочный станок с узлом предварительного фрезерования (прифуговка) предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 5 мм.
Лучшая цена на станок с узлом предварительного фрезерования (с прифуговкой) на рынке
Особенности станка:
1. ПРЕДВАРИТЕЛЬНОЕ ФРЕЗЕРОВАНИЕ (Прифуговка)
- Удаление ступеньки в последствие раскроя обеспечивает идеальное качество дальнейшего приклеивания кромки к торцу детали.
- Узел состоит из 2 высокочастотных двигателей по 1,5 кВт. (12 000 об/мин)
- Максимальная толщина съема до 3 мм.
- Регулировка фрез происходит путем механической настройки с цифровыми счетчиками.
- На узле установлен алмазный инструмент высотой 50 мм.
2. КЛЕЕВАЯ ГРУППА
Автоматическое нанесение кромки в рулонах на торец детали прямоугольных панелей с помощью термоплавкового клея.
Клеевая ванна. Независимый двигатель для постоянной рециркуляции и плавления клея. Клеенаносящий ролик со специальной поверхностью для равномерного распределения клея. Цифровая терморегулировка клея для контроля температуры.
Технические данные:
- Мощность: 0,18 кВт;
- Время разогрева: 20 - 25 мин.;
- Емкость клеевой ванны: 3,5 кг.
Подача кромки. Протяжной ролик для автоматической загрузки кромки при подаче панели. Гильотина для автоматического обрезания кромки в рулонах
Прижимная пресс группа. Три ролика, из которых один большого диаметра, что обеспечивает оптимальное прижатие кромки. Механическая настройка давления роликов
3. ТОРЦОВОЧНЫЙ УЗЕЛ
- Выполняет отрезание передних и задних свесов кромки точно в размер длины детали.
- Установлено 2 высокочастотных двигателя по 0,37 кВт.
- Скорость вращения: 12 000 об/мин.
4. ФРЕЗЕРНЫЙ УЗЕЛ ДЛЯ СНЯТИЯ СВЕСОВ
- Производит фрезерование верхней и нижней стороны панели для удаления свесов кромки.
- 2-а высокочастотных эл. двигателя по 0,55 кВт.
- Аспирационные кожухи для удаления стружки.
- Круглые ручки для настройки положения с механическими цифровыми индикаторами.
- Ручное отведение узла.
- Комплект инструмента используемый (R=2) для обработки: тонкая кромка и радиусная кромка.
- Скорость вращения: 18.000 об.мин.
5. УЗЕЛ РАДИУСНОЙ ЦИКЛИ
- Узел позволяет удалять волнистость от фрез.
- Дисковые копиры для точного позиционирования инструмента при обработке.
- Круглые ручки для настройки положения с механической цифровой индикацией.
- Радиус инструмента 2 мм.
6. УЗЕЛ ПОЛИРОВКИ
- С двумя независимыми двигателями (0.37 кВт) для очистки и полировки обработанной части кромки.
- Скорость вращения: 3000 об/мин.
Технические характеристики PRATIMAK KY60PJ
| Наименование | Значение |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Узел предварительного фрезерования, кВт | 2 х 1,5 |
| Толщина детали, мин/макс, мм | 8 - 60 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 90 x 160 |
| Скорость подачи, м/мин | 14 |
| Вместимость клеевой ванны, кг | 3,5 |
| Мощность двух моторов на прифуговку, кВт | 2 x 1,1 |
| Обороты пил, об/мин | 12000 |
| Мощность двигателей фрезерного узла - 2 шт., кВт | 2 x 0,55 |
| Обороты, об/мин | 18000 |
| Полировальный узел – мощность, кВт | 2 x 0,37 |
| Обороты, об/мин | 3000 |
| Общая мощность, кВт | 9,7 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6 |
| Габаритные размеры | |
| Длина, мм | 4300 |
| Ширина, мм | 950 |
| Высота, мм | 1550 |
| Вес, кг | 1450 |
