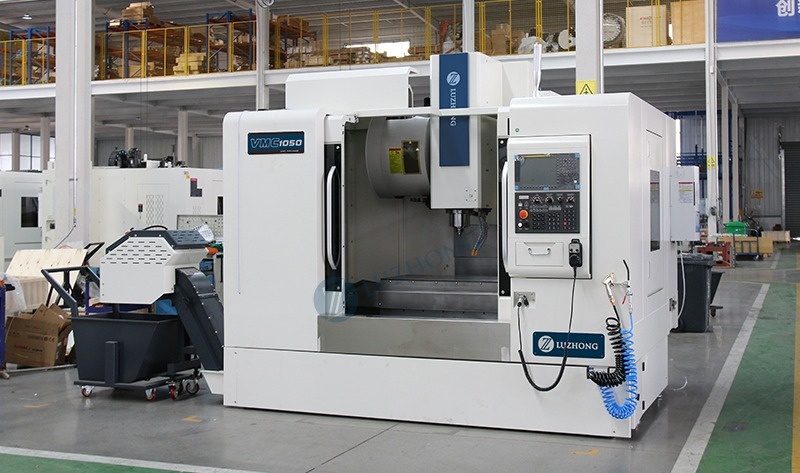

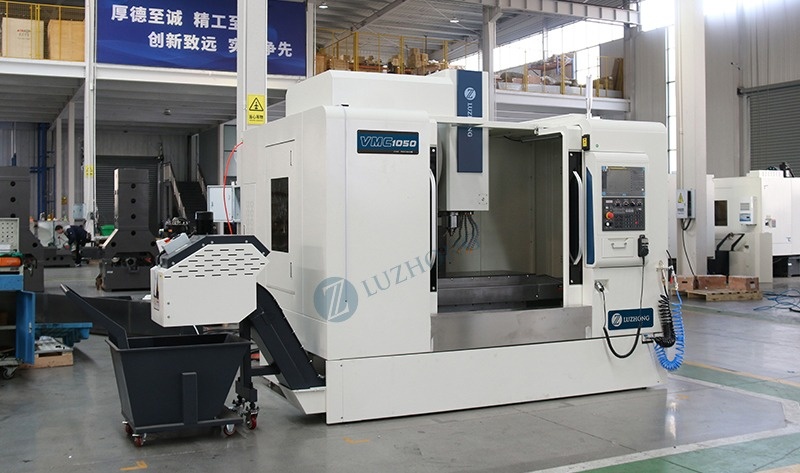

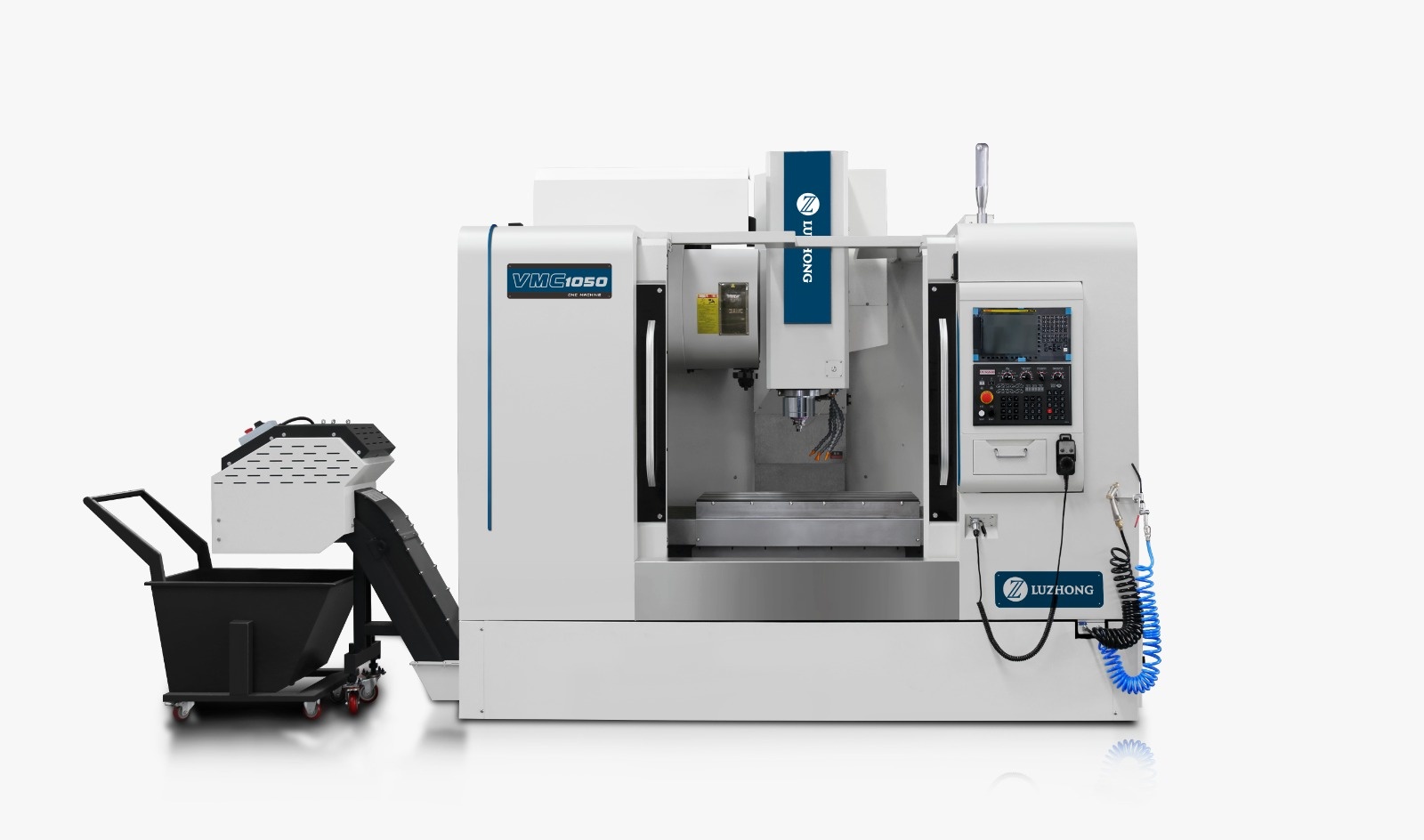

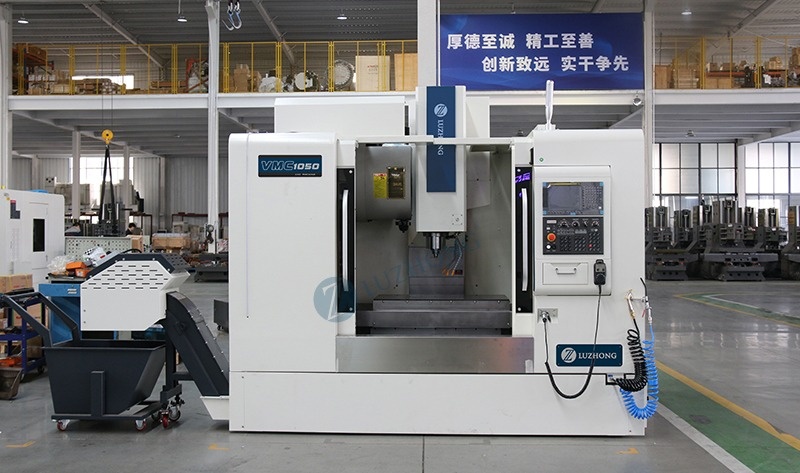

Фрезерный обрабатывающий центр с ЧПУ VMC1050 Luzhong

РАЗМЕРЫ И ПЕРЕМЕЩЕНИЯ

Наибольшая величина перемещения по оси X, мм     1000

Наибольшая величина перемещения по оси Y, мм      500

Наибольшая величина перемещения по оси Z, мм      500

Расстояние от оси шпинделя до колонны, мм               525

Расстояние от торца шпинделя до стола, мм  130 - 630

СТОЛ

Размеры стола (Д х Ш), мм       1000 х 500

T-образные пазы (размер х количество х шаг), мм       5 x 18 x 100

Максимальная масса устанавливаемого изделия, кг  500

ШПИНДЕЛЬ

Конус шпинделя             BT40

Мощность привода (постоянная / 30 мин), кВт             11 / 15

Наибольшее число оборотов шпинделя, об/мин         12 000

Тип привода     прямой

ПОДАЧИ

Скорость холостого хода по осям X/Y/Z, м/мин             24 / 24 / 20

Максимальная величина рабочей подачи, м/мин       10

Мощность приводов по осям X/Y/Z кВт              3/3/3

Тип направляющих       Роликовые, качения

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

Тип магазина    Дисковый, с рукой-манипулятором

Количество позиций инструментального магазина     24

Максимальный диаметр инструмента (при установке в соседние позиции / при незанятых соседних позициях), мм         78 / 120

Максимальные длина инструмента, мм           300

Максимальная масса инструмента, кг 8

ТОЧНОСТЬ JIS B 6338

Точность позиционирования по осям X,Y,Z мм               ±0,0075

Повторяемость               ±0,005

ОБЩИЕ ДАННЫЕ

Система ЧПУ     Fanuc 0i-MF

Габариты станка, мм    3200Х2400Х2800

Вес нетто, кг     5 200
