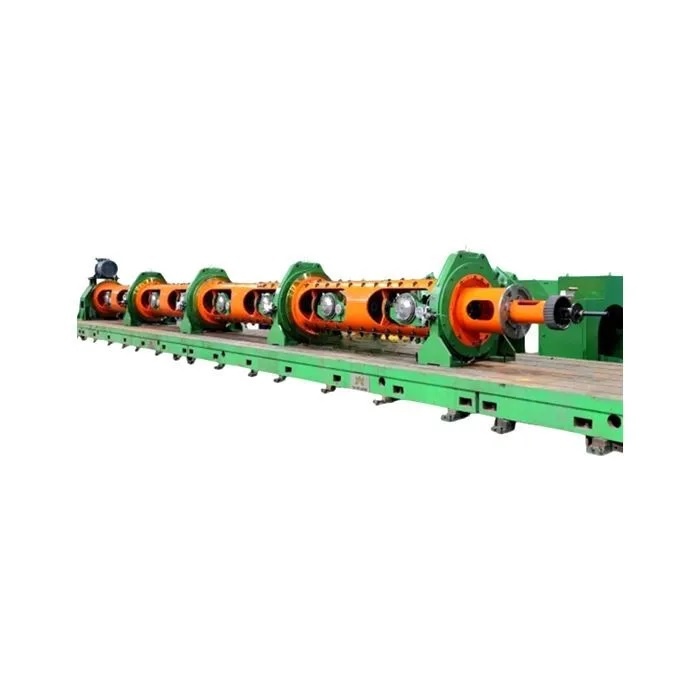

Оборудование для плетения стального каната EGQ 500-1+12

Характеристики:

• Модель: ЕGQ 500-1+12
• Диаметр одиночной проволоки: 1,5 – 5,0 м
• Максимальный диаметр проходного отверстия: Ø15 мм
• Максимальный диаметр скрутки: Ø15 мм
• Шаг скрутки: 55 – 275 мм
• Максимальнаяскорость скрутки: 600 об / мин (при 50 Гц).
• Максимальная скорость тянущего устройства: 100 м / мин (бесступенчатая регулировка)
• Диаметр тянущего колеса: 1200 + 1200 мм
• Спецификация катушки внутри цилиндра: Ø500 мм
• Спецификация катушки для намотки: Ø630 – 1250 мм
• Спецификация катушки для размотки: Ø500
• Метод установки катушек: Пневматическое зажимание
• Максимальная скорость вращения цилиндра: 600 об / мин
• Защита от разрыва провода: Контактный тип
• Тяговое усилие при размотке: Механическое
• Защитный кожух главного устройства: Закрытый, с электрическим управлением
• Защитный кожух для тянущего устройства: Двери открываются по центру
• Форма торможения: Плоский пневматический тормоз
• Цилиндр: Трехсекционная конструкция 2 + 2 + 2
• Размеры камеры основания форм: 50 х 50 х100 мм
• Материал обода: GСr15SiМn
• Количество каналов : 6 каналов + 7 каналов
• Форма паза тягового колеса: U-образного типа
• Диаметр шпинделя тягового колеса: ≥90
• Максимальный радиус дуги тягового колеса: 10 мм
• Глубина паза тягового колеса: 10 мм
• Твердость направляющих колес: НRС ≥50
• Спецификации для барабанов: Ø630 – Ø1250 мм
• Подходящий диаметр кабеля: 4,0 – 20.,0 мм
• Скорость намотки: 100 м / мин
• Максимальный вес барабана: 8000 кг
• Мотор для намотки: YVР132М-4
• Скорость мотора для намотки : 1500 об / мин
• Контроллер намотки: Нuiсhuаn
• Точность размотки: 1 – 2 % от заданного шага
• Мотор для размотки: Контроллер сервопривода Dеltа.
• Контроллер размотки: ВWЕD111-731-1 кВт
• Мотор для подъема: ВLD10-35-1,5 кВт
• Управление: Цветной сенсорный экран, с помощью ПЛК, который управляет запуском, остановкой и другими функциями
• Параметры электропитания: 380 В ±10 %, 50 Гц.
• Мощность мотора главного устройства: 75 кВт
• Мощность мотора тяги: 37 кВт
• Мощность мотора намотки: 7,5 кВт
• Зажимной двигатель: 0,75 кВт
