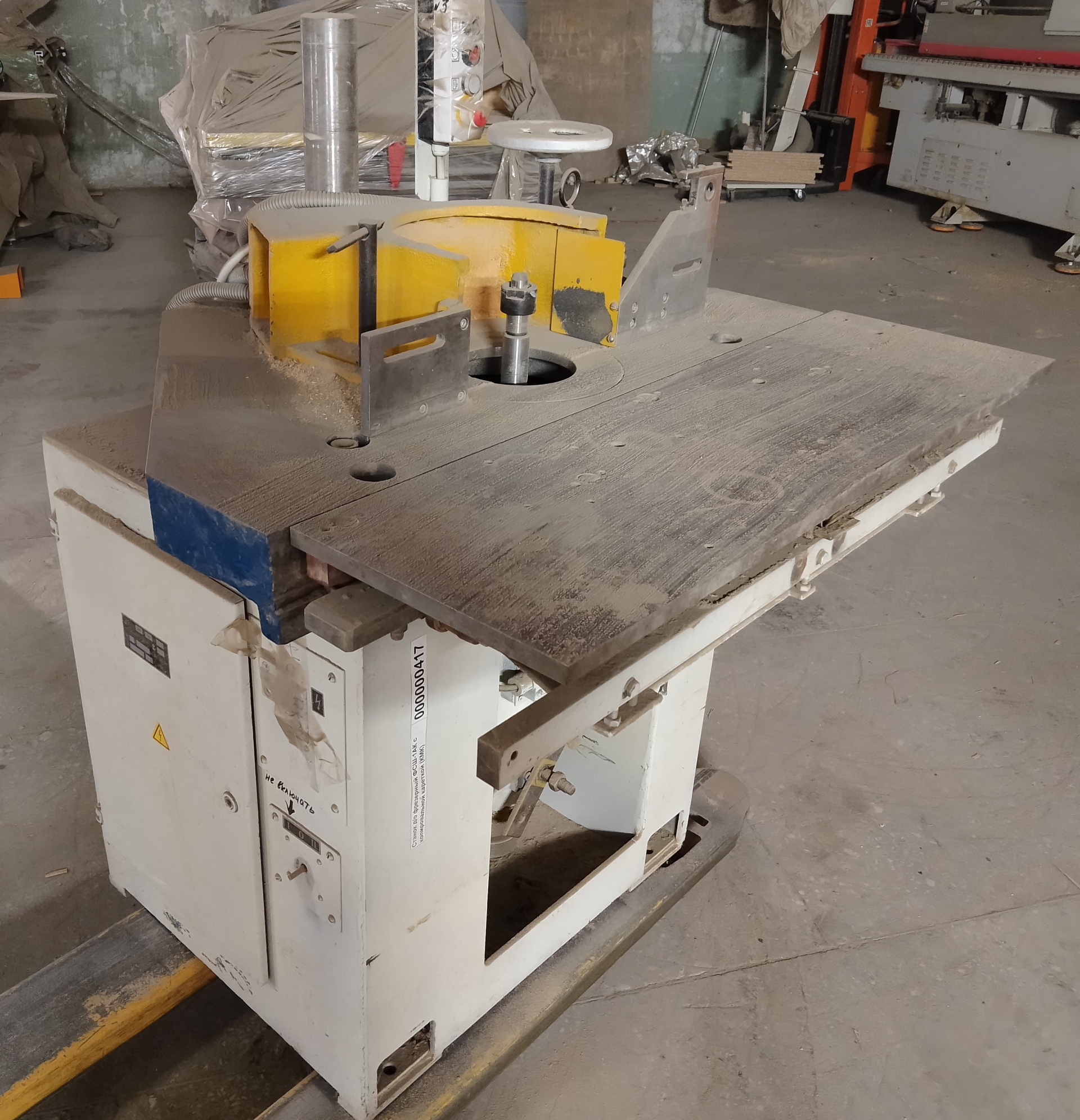

Станок фрезерный с копировальной кареткой

Станок предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, нарезки простых шипов с помощью шипорезной каретки.

Станок ФСШ 1А используется в различных областях деревообрабатывающей промышленности. На нем можно выполнять разнообразные фрезерные работы при помощи шипообразной каретки. Сам станок собран на цельно влитой из чугуна станине с высокими параметрами виброустойчивости. Шипорезная каретка снабжена поворотной линейкой с эксцентриковым зажимом. Дополнительно станок можно снабдить автоматическим подающим устройством. Данный агрегат позволяет осуществлять фрезерование криволинейного типа по шаблону, зарезку шипов, а также другие типы фрезеровочных работ. К главным достоинствам оборудования относится его безопасность для мастера и его высокие параметры экономичности. Обработка заготовок ведется максимально качественно, а брак исключается практически полностью.

Технические характеристики

1. Наибольшая толщина обрабатываемой заготовки, мм. 180

2. Номинальные размеры стола, мм: длина/ширина 1000/325

3. Наибольшее вертикальное относительное перемещение шпинделя, мм. 100

4. Внутренний конус Морзе шпинделя N°4

5. Номинальная частота вращения шпинделя об/мин. 3000/4500/6000/9000

6. Наибольшая ширина заготовки, устанавливаемой на каретке при глубине шипа 100 мм, мм. 700

7. Номинальный диаметр шпиндельной насадки, мм. 32

8. Наибольший диаметр режущего инструмента, мм. 250

9. Наибольший ход шипорезной каретки, мм. 926

10. Номинальные размеры копировальной каретки, мм:длина/ширина 680

11. Наибольший поперечный ход копировальной каретки, мм. 200*

12. Высота стола от пола, не менее, мм. 860

13. Габаритные размеры станка, мм:длина / ширина / высота 1000/1100/1270
