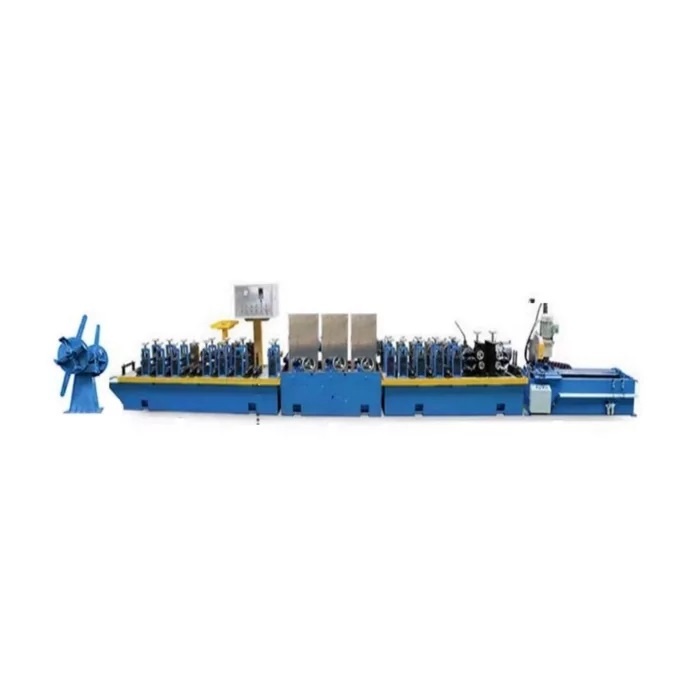

Линию для производства сварной трубы GY-50

Характеристики:

• Размер продукции:
• Размеры изготавливаемых труб: 40х20/40х40/50х50
• Толщина стенки трубы: 0,4 – 3,0 мм
• Производительность: 1 – 12 м/мин
• Длина трубы: Регулируемая
• Общая мощность оборудования: 54 кВт
• Общий вес оборудования: 7 000 кг
• Занимаемое рабочее:  18 500 х 1 250 х 1 800 мм

Разматыватель:

• Тип: Гидравлический
• Внешний диаметр рулона: До 1 800 мм
• Внутренний диаметр рулона: 450 х 550 мм
• Грузоподъёмность:  5 000 кг

Комплекс формовочных валов:

• Материал горизонтальных роликов: 42CrMb
• Диаметр горизонтальных роликов: 50 мм
• Материал вертикальных роликов: 42CrMb
• Диаметр вертикальных роликов: 30 мм

Секция сварки:

• Тип: Лазерная сварка в защитной среде
• Мощность: 6 кВт

Секция шлифовки:

• Мощность: 3 кВт х 3
• Количество шлифовальных головок: 3 шт
• Метод охлаждения: Жидкостное

Секция контрольных формовочных валов:

• Материал горизонтальных роликов: 42CrMb
• Материал горизонтальных роликов: 42CrMb
• Диаметр горизонтальных роликов: 50 мм
• Материал вертикальных роликов: 42CrMb
• Диаметр вертикальных роликов: 30 мм

Секция резки:

• Тип: Летучая циркулярная пила с гидроприводом
• Материал пильного полотна: Быстрорежущая сталь М 4 2
• Диаметр пильного полотна: 400 х 1,2 мм

Система управления линией:

• Компьютерная система управления: ПЛК Siemens
