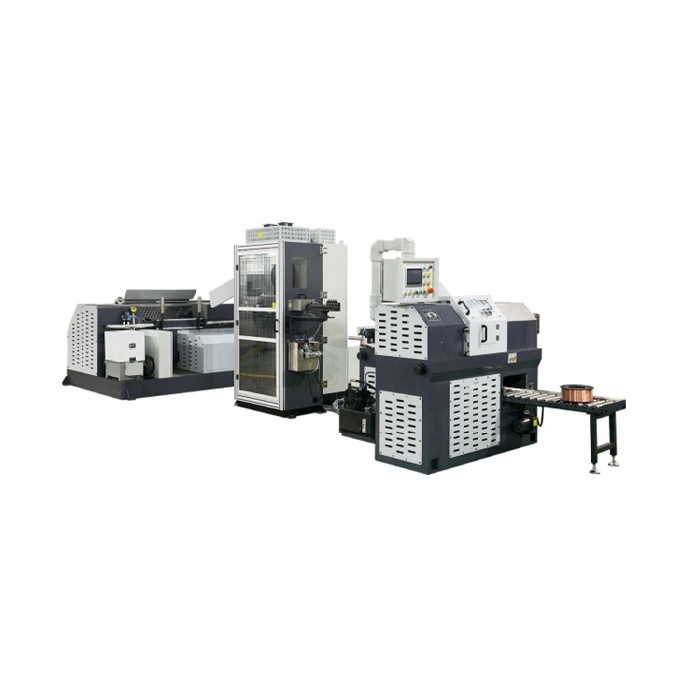

Оборудование для рядной перемотки проволоки DS-3E

Характеристики:

• Намоточный станок:
• Тип катушки:Пластиковые катушки Ø300, 270 с внутренним отверстием Ø52 мм / металлические катушки K300
• Диапазон диаметров намотки: 1 – 2 мм
• Максимальная механическая скорость намотки: 28 м / с
• Правка проволоки: Ø1 – 2 мм
• Функции:
• Автоматическое взвешивание и остановка
• Обнаружение и исправление спутывания проволоки
• Автоматическое или ручное снятие катушки
• Функция безопасности
• Длина конвейера: 800 мм
• Охлаждение подшипников: Автоматическая циркуляция масла
• Система зажима катушки: Сервопривод с высокоточным двухкривошипным редуктором
• Система укладки проволоки:
• Двойной сервопривод: Для укладки влево / вправо / вперед / назад
• Мощность: 1 кВт + 0,4 кВт
• Управление: Подвесной пульт управления с сенсорным экраном
• Мощность двигателя зажима катушки: 2,9 кВт
• Мощность двигателя намотки: 11 кВт
• Габаритные размеры: 2 000 х 1 500 х 1 600 мм
• Габаритные размеры установки: 6 700 х 2 385 х1 800 мм

Размоточный станок :

• Модель: DTC-2000
• Размер барабана для размотки: Ø800 мм
• Зажим и освобождение барабана: Пневматический зажим
• Подъем и опускание платформы барабана: Управляется пневмоцилиндром, работает в режиме холостого хода
• Тормозная система: 4 пневматических дисковых тормоза
• Функция обратной намотки и укладки: С помощью пневмоцилиндра
• Аварийная остановка: Кнопка аварийной остановки
• Тип привода: Ременная передача
• Мощность двигателя размотки: 45 кВт
• Габаритные размеры: 2 400 х 1 900 х 1 600 мм

Натяжной станок:

• Контроль скорости и натяжения: Бесконтактный цифровой датчик перемещения
• Правка проволоки на выходе: Горизонтальная и вертикальная, с 4+5 роликами в каждой для регулировки
• Натяжной ролик:
• Диаметр: 240 мм
• Материал: Нейлон

Электрическая система управления:

• Сенсорный экран: 7-дюймовый экран
• ПЛК: Inovance
• Сервоприводы: Inovance
• Низковольтные выключатели, автоматические выключатели, кнопки: Schneider
• Главный выключатель: 125 A
• Мониторинг энергии: Отдельный счетчик электроэнергии
• Удаленная связь 4G: облачный модуль
• Сертификация: CE
