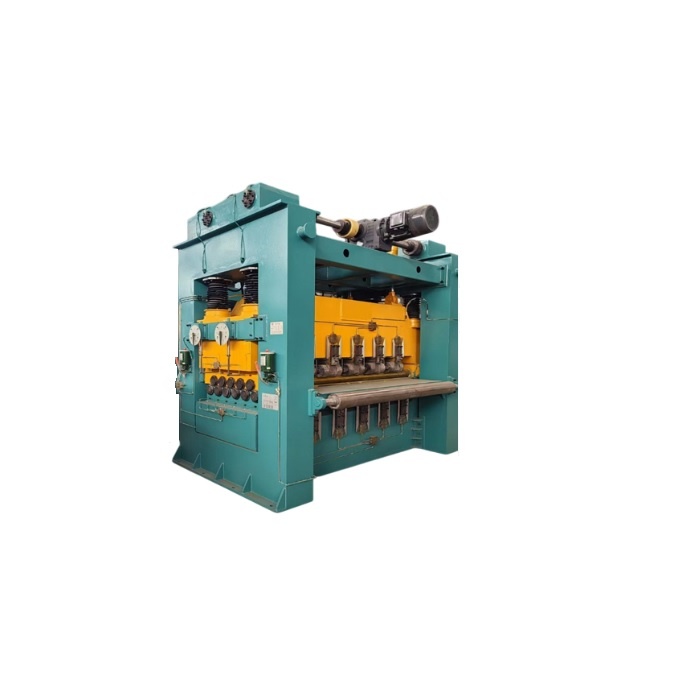

Линия для поперечной резки рулонной стали T44-10x1600

Характеристики:

• Модель: T44-10x1600
• Сырье
• Тип: Горячекатаные рулоны
• Механические свойства: δs 600 МПа
• Толщина стали: 4 – 10 мм
• Ширина стали: 900 – 1 600 мм
• Внутренний диаметр рулона: 762 / 610 мм
• Внешний диаметр рулона: 1 200 – 2 200 мм
• Вес рулона: 25 000 кг
• Готовая продукция:
• Толщина обрабатываемого листа: 4 – 10 мм
• Ширина обрабатываемого листа: 900 – 1 600 мм
• Длина поперечной резки: 1 000 – 6 500 мм
• Высота штабеля:  300 мм
• Технические и точностные требования к продукции:
• Погрешность резки:  1 мм (при длине листа 2 000 мм)
• Погрешность диагонали:  1,5 мм (при длине листа 2 000 мм)
• Заусенцы: 5 % толщины листа
• Производительность:
• Толщина листов 3 мм: 30 м/мин
• Толщина листов 12 мм: 15 м/мин
• Устройство подачи:
• Тип привода: Гидравлический
• Производительность: 10 м/мин
• Загрузочная тележка:
• Максимальная грузоподъемность:  25 000 кг
• Диаметр колес: 200 мм х 4 шт
• Гидравлический цилиндр подъема: 200 х 1 410 х 750 мм
• Максимальная высота подъема: 600 мм
• Скорость подъема: 20 мм/с
• Мощность: 3 кВт
• Разматыватель:
• Тип: Двухсторонний, с гидравлическим приводом
• Грузоподъемность:  25 000 кг
• Внутренний диаметр рулона: 762 / 610 мм
• Гидравлические цилиндры: 200 х 100 х 90 мм х 2 шт
• Мощность: 22 кВт
• Устройство грубого выпрямления:
• Тип: Роликовая
• Количество роликов: 8 шт
• Скорость: 30 м/мин (для толщины 4 мм)
• Мощность двигателя: 160 кВт
• Устройство точного выпрямления:
• Тип: Роликовая
• Количество роликов: 11 шт
• Скорость: 30 м/мин (для толщины 4 мм)
• Мощность двигателя: 123 кВт
• Система управления: Mitsubishi
• Степень защиты: IP40
• Необходимое количество операторов: 2 – 3  человека
• Электропитание: 380 В  5 %, 50 ГЦ  1 %
• Условия эксплуатации:
• Температура: +5 – 40 °C
• Влажность:  83 %
• Сейсмическая устойчивость: 7 баллов
• Общая мощность:  370 кВт
• Габаритные размеры: 36 000 х 10 000 х 1 000 мм
