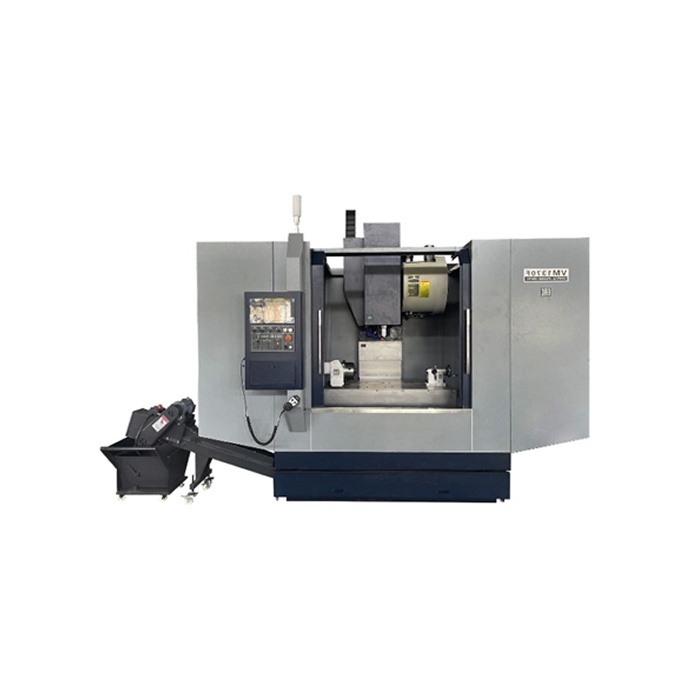

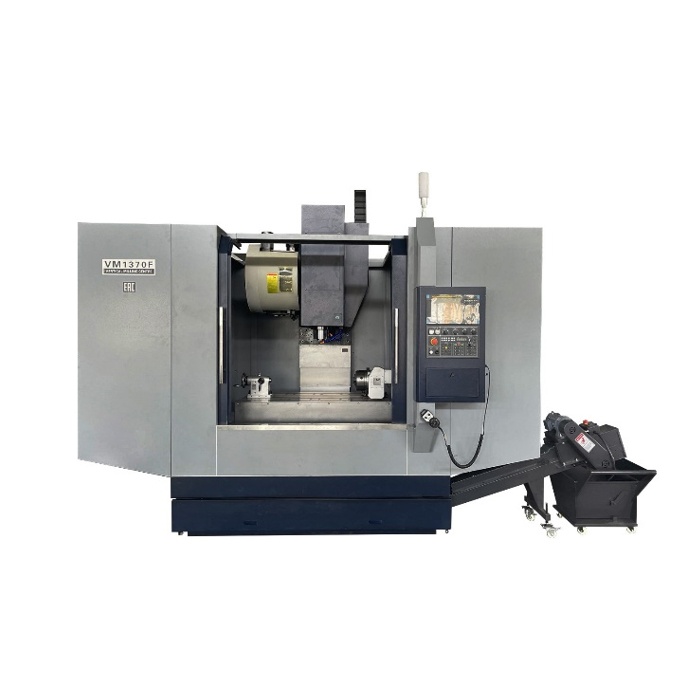

Вертикальный обрабатывающий центр VMC1370

Характеристики:

• Модель: VMC1370

• Размер рабочего стола: 1 400 × 700 мм

• Т-образные пазы: 5× 18 – 152,5 мм

• Макс. нагрузка на рабочий стол: 1 200 кг

• Расстояние от шпинделя до рабочего стола: 785 мм

• Расстояние от шпинделя до колонны: 150 – 750 мм

• Ход по оси X / Y / Z : 1 300 × 700 × 700 мм

• Скорость хода по оси X / Y / Z: 24 / 24 / 18 м/мин

• Скорость подачи шпинделя: 1 – 6 000 мм/мин

• Направляющие по оси X / Y: Роликовая направляющие качения Taiwan Yintai

• Направляющие по оси Z: Направляющие скольжения

• ШВП по оси X / Y / Z: 5010 Taiwan Yintai / Taiwan Shangyin

• Двигатель оси X / Y / Z: 22 / 22 / 30 Нм (прямой привод)

• Точность позиционирования: 0.010 мм (стандарт JB /T8771.4-1998)

• Точность повторного позиционирования: 0.005 мм (стандарт JB /T8771.4-1998)

• Шпиндель: BT50, 8 000 об/мин с воздушной завесой

• Двигатель шпинделя: Серводвигатель 15 (18.5) кВт (ременной привод)

• Магазин инструментов: Дисковый, 24 позиции

• Макс. диаметр инструмента: 112 мм (при полной загрузке) / 200 мм (без соседних)

• Макс. длина инструмента: 300 мм

• Макс. вес инструмента: 18 кг

• Время смены инструмента: 3 с

• Система ЧПУ: GSK 25i

• Система смазки направляющих и ШВП: Автоматическая централизованная

• Система удаления стружки: Автоматический конвейер

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 3 200 × 3 200 × 2 760 мм

• Вес: 10 500 кг
