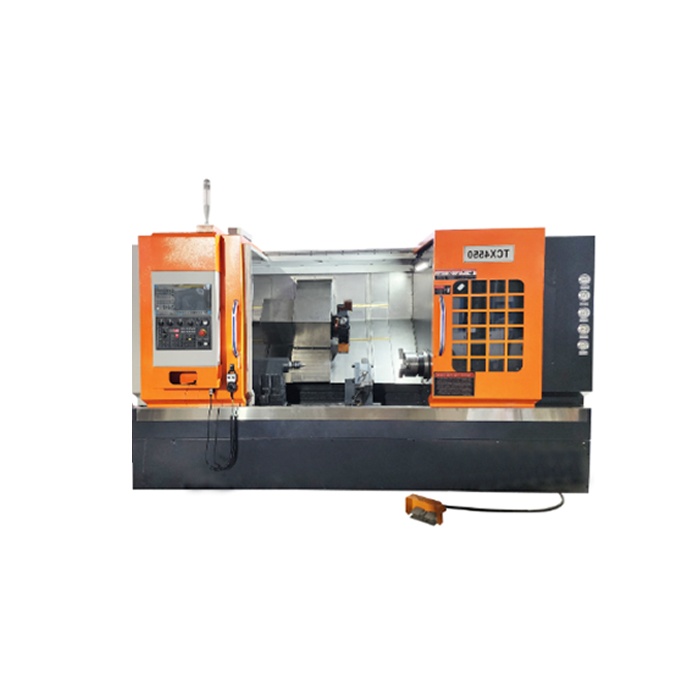

Горизонтальный токарный обрабатывающий центр TCX4550×500

Характеристики:

• Модель: TCX4550

• Тип станины: Наклонная (45°) литая из чугуна

• Макс. диаметр устанавливаемой заготовки: 530 мм

• Макс. диаметр обработки над станиной: 460 мм

• Макс. диаметр обработки над суппортом: 320 мм

• Макс. диаметр обработки прута: 52 мм

• Эффективная длина обработки: 500 мм

• Ход по оси X / Z: 260 / 500 мм

• Скорость быстрого хода по оси X / Z: 18 000 / 18 000 мм/мин

• Тип и макс. мощность двигателя по оси X / Z: Серводвигатель 3.5 кВт

• Тип и макс. крутящий момент привода по оси X / Z: Привод через эластичную муфту, 15 Нм

• Типоразмер и класс точности ШВП по оси X / Z: 3210 (C3) / 4010 (C3)

• Тип и размер направляющих по оси X / Z: Роликовые направляющие 45 мм

• Макс. скорость вращения шпинделя: 3 000 об/мин

• Тип и макс. мощность двигателя шпинделя: Серводвигатель, 11 кВт

• Тип и макс. крутящий момент привода шпинделя: Привод через синхронный ремень, 105 Нм

• Диаметр отверстия шпинделя: 66 мм

• Конус шпинделя: 1:20

• Фланец шпинделя: A2-6

• Тип и размер патрона: Гидравлический 3-кулачковый, 8″

• Тип инструментальной головки: 12-позиционная приводная, BMT55

• Макс. скорость вращения приводного инструмента: 3 000 об/мин

• Ход по оси Y: ± 45 мм

• Конус и диаметр пиноли задней бабки: MT5, 80 мм

• Ход пиноли задней бабки: 100 мм (гидравлический)

• Точность позиционирования по оси X / Z: 0.008 / 0.008 мм

• Точность повторного позиционирования по оси X / Z: 0.005 / 0.005 мм

• Точность индексации по оси С: 4″

• Система ЧПУ: GSK 988 TA

• Вспомогательные системы:

• Централизованная система смазки

• Система подачи СОЖ

• Система удаления стружки

• Маховик ручного хода по осям XZ

• Освещение зоны обработки

• Сигнальная лампа для оператора

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 4 300 × 1 800 × 2 100 мм

• Вес: 4 000 кг
