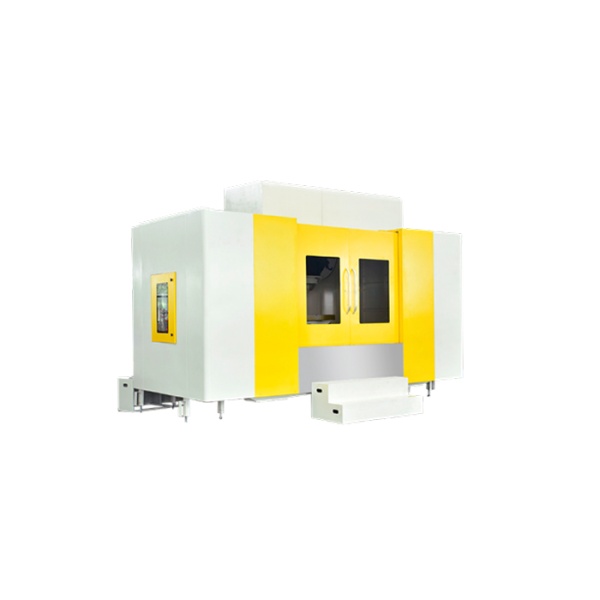

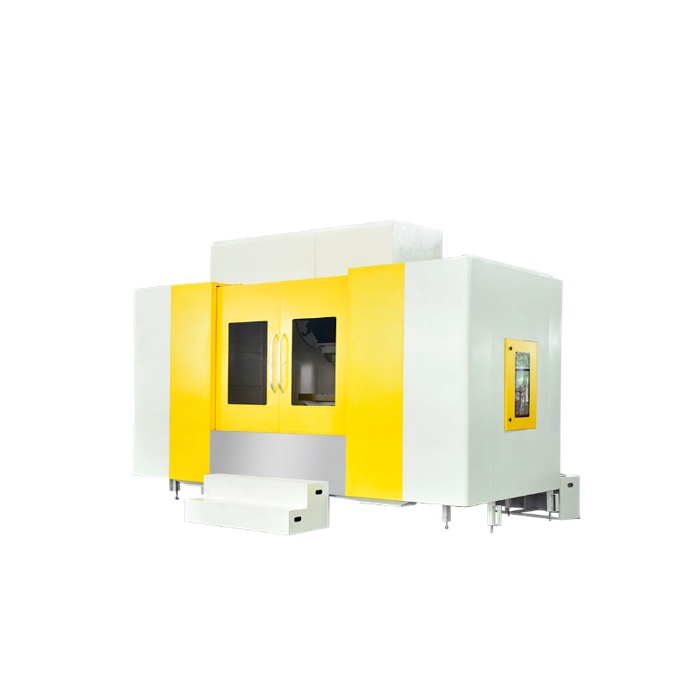

Горизонтальный фрезерный обрабатывающий центр HMC1814

Характеристики:

• Модель: HMC1814

• Размер рабочего стола: 2 000 × 900 мм

• Количество и размер Т-образных пазов: 5 – 22 × 165 мм

• Допустимая нагрузка на рабочий стол: 1 600 кг

• Расстояние от торца шпинделя до центра рабочего стола: 200 – 1 100 мм

• Расстояние от центра шпинделя до поверхности рабочего стола: 30 – 1 430 мм

• Ход рабочего стола по оси X: 1 800 мм

• Ход колонны по оси Z: 900 мм

• Ход шпиндельной бабки по оси Y: 1 400 мм

• Направляющие по оси X / Z: Роликовые направляющие Hiwin 55

• Направляющие по оси Y: Направляющие скольжения

• Привод по оси X / Z: Сервопривод Fanuc, ШВП Hiwin 5512

• Привод по оси Y: Сервопривод Fanuc, ШВП Hiwin 5110

• Скорость хода по оси X / Y / Z: 12 000 мм/мин

• Скорость подачи по оси X / Y / Z: 1 – 10 000 мм/мин

• Скорость вращения шпинделя: 6 000 об/мин

• Мощность двигателя шпинделя: 15 кВт

• Отверстие шпинделя: BT50, Ø 190 мм

• Магазин инструментов: 24T BT50

• Макс. диаметр инструмента:

• 112 мм (при полной загрузке)

• 200 мм (без соседних)

• Макс. длина инструмента: 300 мм

• Макс. вес инструмента: 15 кг

• Точность позиционирования: 0.008 /300 мм (по стандарту GB/T18400. 4-2010)

• Точность повторного позиционирования: 0.005 /300 мм (по стандарту GB/T18400. 4-2010)

• Система ЧПУ: Fanuc 0i-MF PLUS

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 4 800 × 3 800 × 3 450 мм

• Вес: 13 000 кг
