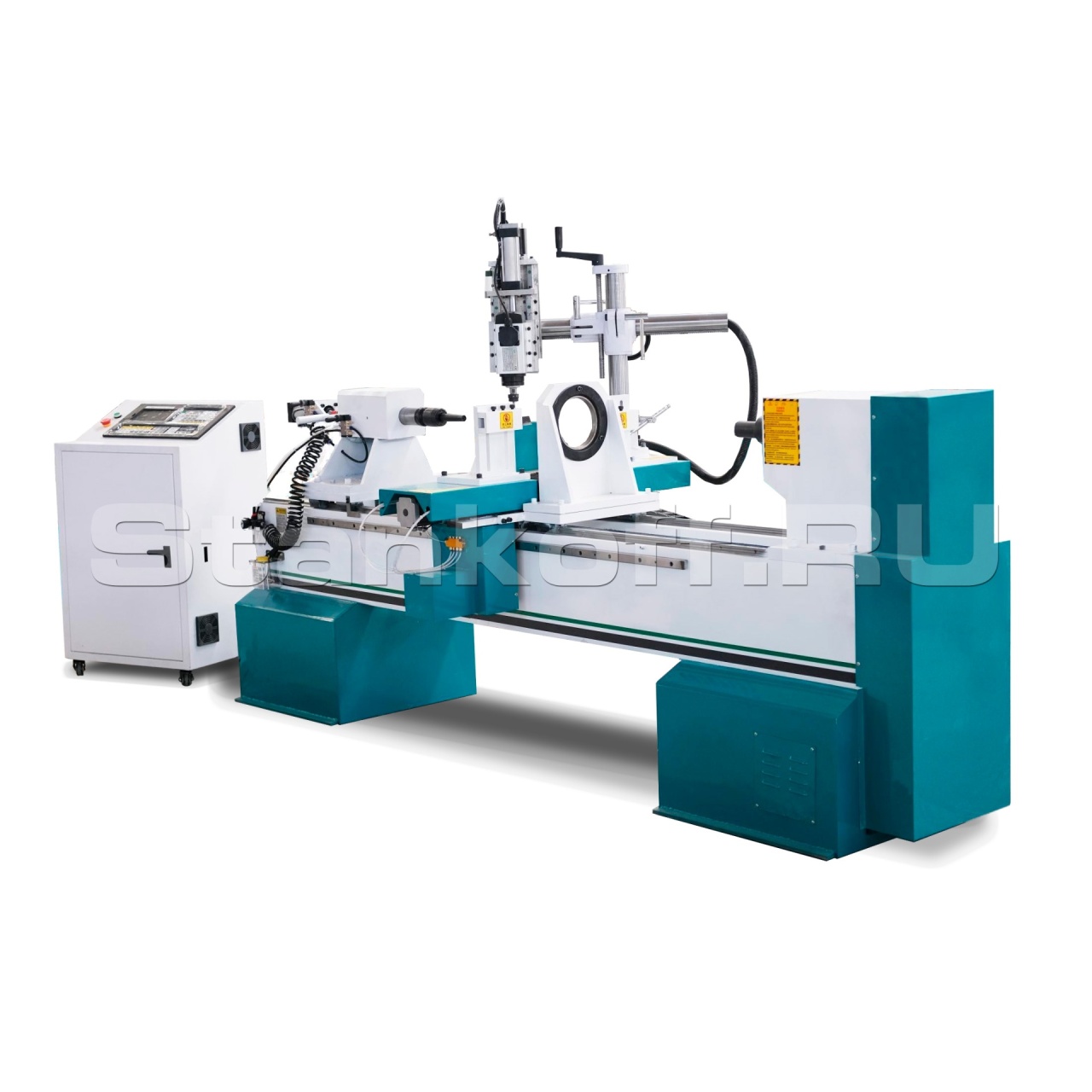

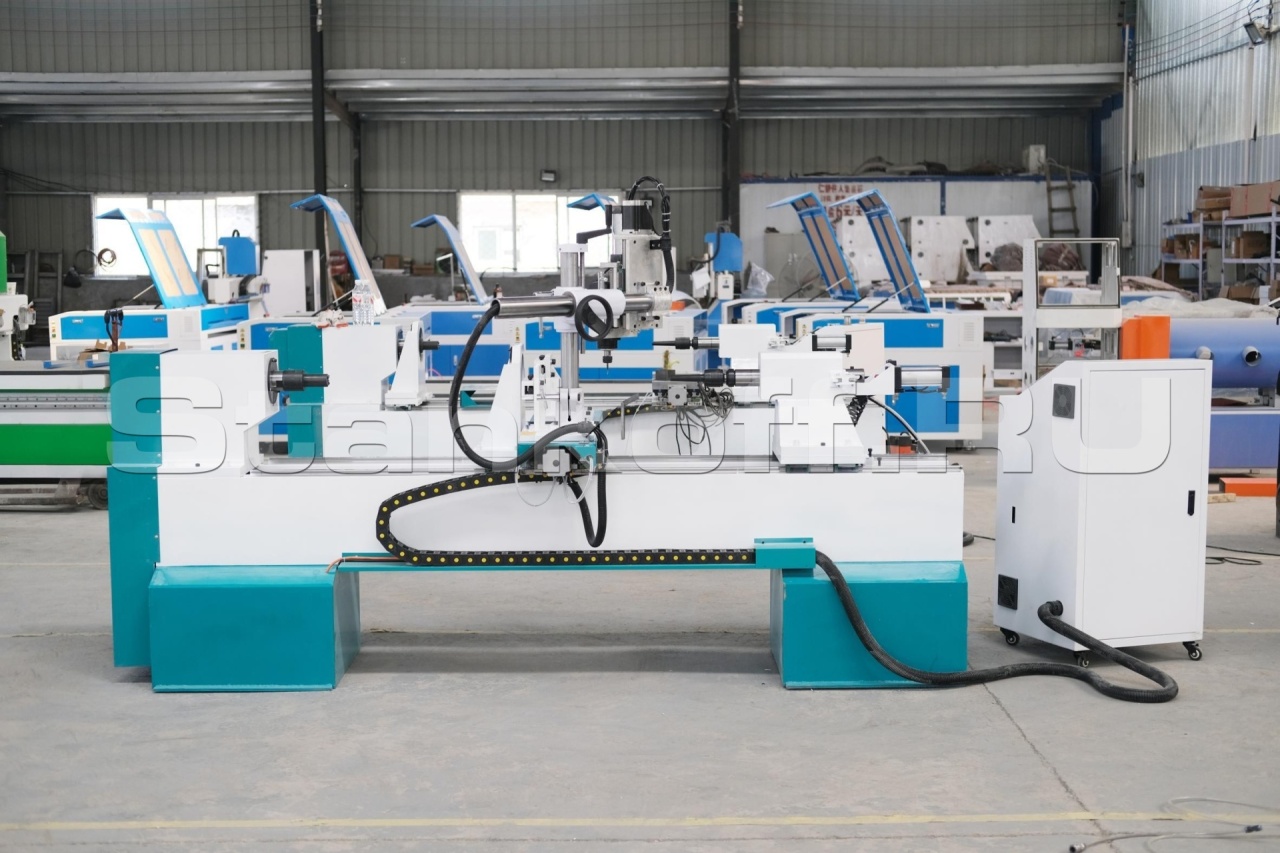

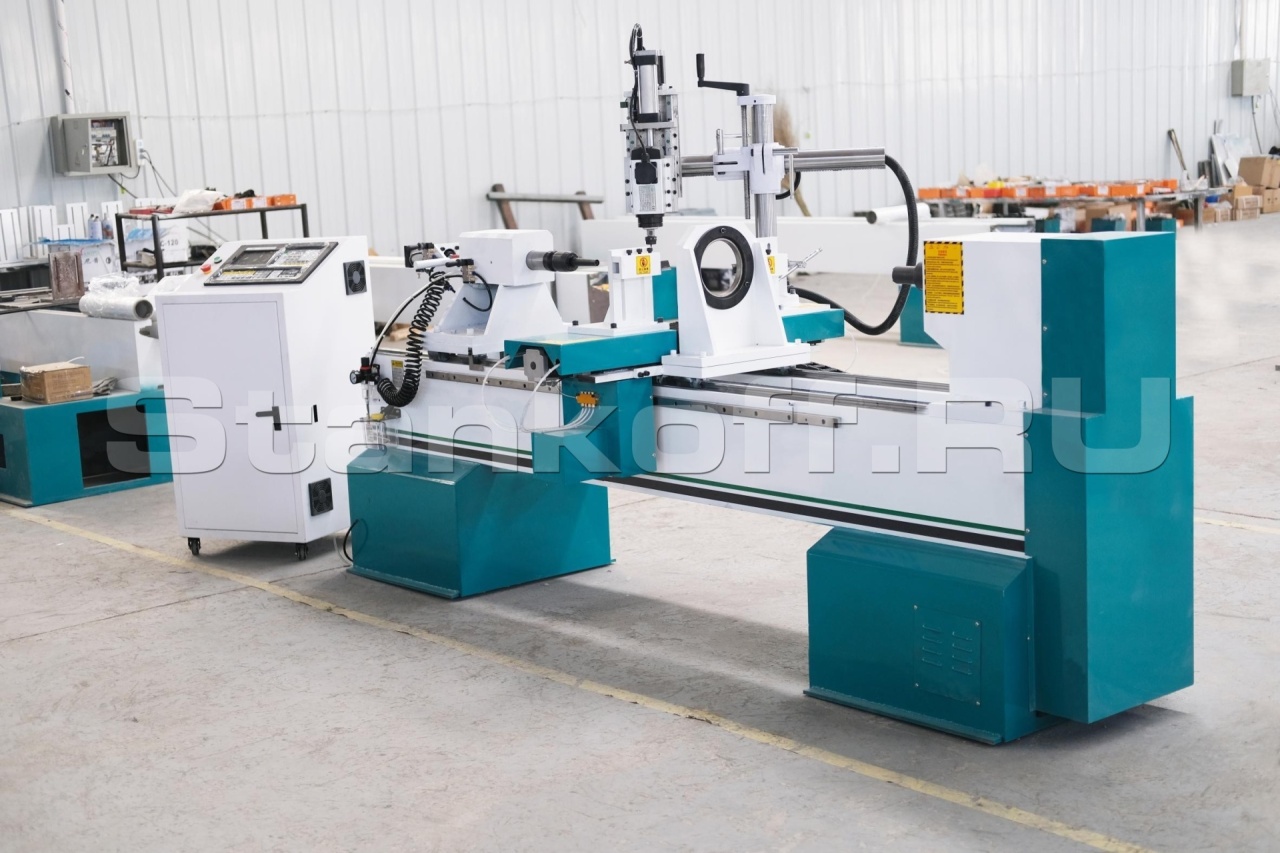

Токарно-фрезерный станок с ЧПУ 1530-4S

Детальное описание

Одноосевой двухканальный токарно-фрезерный станок с ЧПУ 1530-4S предназначен для обработки сложных профилей тел вращения, таких как балясины, ножки стульев и столов, а также различных декоративных элементов и плоских заготовок. Он идеально подходит для работы с передними и задними ножками стульев, гарнитурными ножками и ножками обеденных столов.

Особенности

Тяжелая цельнолитая станина из высокотемпературного отожженного черного чугуна, цельнолитой корпус шпинделя и задняя опора, независимый пульт управления (улучшенная защита от помех).
Способ передачи – оси XY: высокоточный шариковый винт 25TBI, ось Z: высокоточная косая зубчатая рейка / шариковый винт TBI 32.
Панель управления – LRSK1000TC, оснащенная высококачественным ЖК-дисплеем высокой чёткости.
Автоматизированная система смазки с таймером.
Инструментальный ящик –режущий инструмент,резьбонарезной инструмент, фреза,ключ, ручное колесо, толкатель, патрон, маслоструйник, сепаратор масла и воды, реле, оптический ограничитель.

Комплектующие

Сервопривод	YAKO (Китай)
Инвертор	Hpmont (Китай)
Электрические компоненты	Schneider (Франция)
Линейные направляющие квадратного типа серии 25	Тайвань

Размеры обработки (длина x диаметр), мм	1500x300
Поддерживаемые форматы ЧПУ	Стандартный G-код, u00, mmg, plt
Система управления	LRSK1000TC
Совместимое ПО	Artcam, Type3, CAD, CDR, точная резка, Wintai и др.
Система безопасности	XYZ триосевые оптические ограничители
Мощность электродвигателя, кВт	4
Точность повторного позиционирования, мм	±0,02
Точность обработки, мм	±0,05
Упорное/зажимное устройство	M55*2 / Мос 5
Частота вращения шпинделя (бесступенчатая передача), об/мин	0–6000
Атмосферное давление, МПа	≥0,6
Мощность фрезерного шпинделя, кВт	3,5
Частота вращения фрезерного шпинделя, об/мин	0–18000
Рабочее напряжение (3 фазы), В	AC 380/220
Габаритные размеры станка (ДxШxВ), мм	3100x1400x1550
Размеры в упаковке (деревянный ящик), мм	3100x1300x1500
Вес станка, кг	1800
