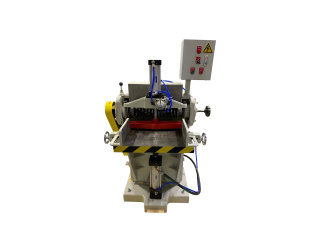

Шипорезный станок ШФС-400

Детальное описание

Предназначен для фрезеровки прямых ящичных шипов на торцах или кромках деталей из древесины. Станок применяется в деревообрабатывающей отрасли при изготовлении тары, элементов мебели и столярных деталей. При работе формирует прямой шип на одной или сразу нескольких плоских заготовках одновременно, путем возвратно-поступательных действий рабочего стола.

На жёсткой, чугунной станине коробчатой формы установлены:

Горизонтальный фрезерный шпиндель с приводом от электродвигателя;
Стол с пневматическим прижимом для заготовок, который перемещается по вертикальным направляющим от пневмоцилиндра.

Скорость вращения шпинделя, об/мин.	4 500
Макс. ширина заготовки, мм	400
Макс. высота заготовки, мм	110
Диапазон регулировки глубины паза, мм	6–38
Макс. диаметр фрез, мм	165
Диаметр вала шпинделя, мм	57
Мощность двигателя, кВт	4
Питание станка, В	380
Рабочее давление пневмосистемы, мПа	0,6–0,8
Габаритные размеры, мм	1200х1000х1500
Вес станка, кг	550
