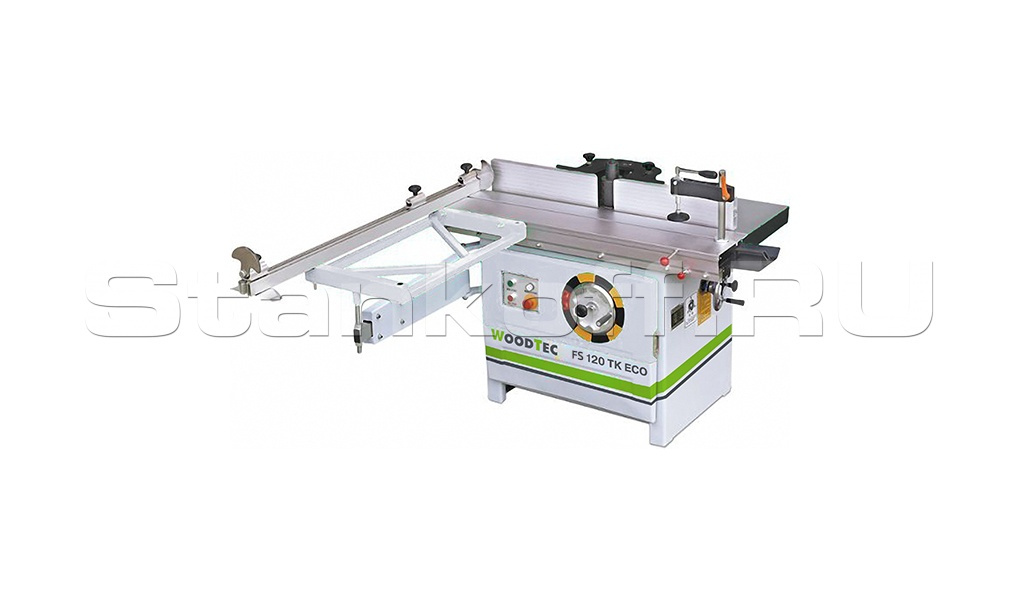

Станок фрезерный с наклоняемым шпинделем FS 120 TK ECO

Детальное описание

Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.

Схемы обработки

Продольное фрезерование

Фрезерование шипов и проушин

Криволинейное фрезерование по шаблону

Отличительные особенности

подъем и опускание шпинделя осуществляется с помощью маховика;
перемещение каретки по направляющей с поддерживающей опорой;
эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки;
эксцентриковый зажим в комплекте;
диаметр шпинделя 32 мм.

Конструктивные особенности

Высокоточная каретка

Высокая точность каретки обеспечивается перемещением по двум направляющим (по аналогии с форматно-раскроечными станками). Такая система позволяет избежать люфтов и обладает высокой надежностью.

Поддерживающий стол, упорная линейка

Поддерживающий стол имеет телескопическую опору что исключает, возможное провисание стола и неточность обработки.
Упорная линейка снабжена милиметрической шкалой с 2-мя флажковыми упорами.

Литой корпус фрезерного шпинделя

Обеспечивает гашение вибраций возникающих в процессе обработки, тем самым продлевая срок службы станка и повышая качество обработки.

Фиксация шпинделя от перемещений в вертикальной плоскости

Станок снабжен механизмом фиксации шпинделя от перемещений в вертикальной плоскости.
После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.

Фрезерный кожух

Станок оснащен фрезерным кожухом под фрезы диаметром 220 мм и двумя направляющими щеками 120х500 мм.

Механизм наклона шпинделя

Механизм наклона выполнен литым, что обеспечивает долговечность и отсутствие вибраций.

Максимальная высота фрезерования, мм	120
Диаметр шпинделя, мм	32
Наибольший диаметр фрез устанавливаемых в кожухе, мм	220
Вертикальный ход шпинделя, мм	120
Наклон шпинделя, °	0 - 45
Частота вращения шпинделя, об/мин	5200 / 7500 / 9700
Мощность, кВт	4
Ход каретки, мм	1200
Габариты рабочего стола, мм	1200 х 660
Габаритные размеры:
Длина, мм	1360
Ширина, мм	850
Высота, мм	1050
Вес, кг	420
