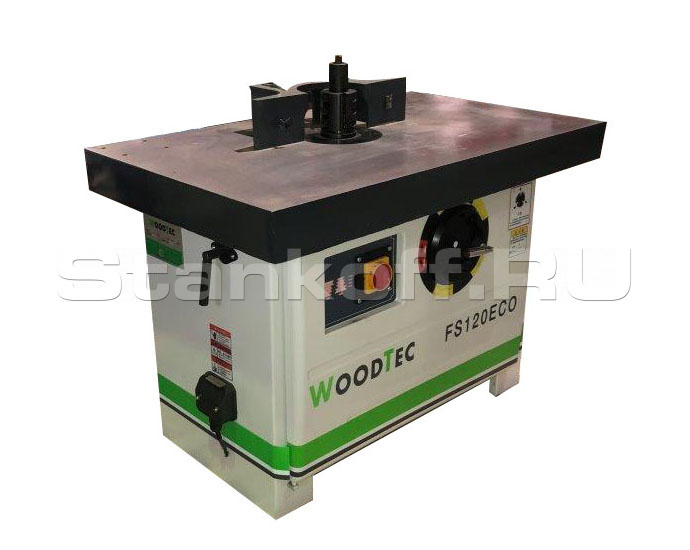

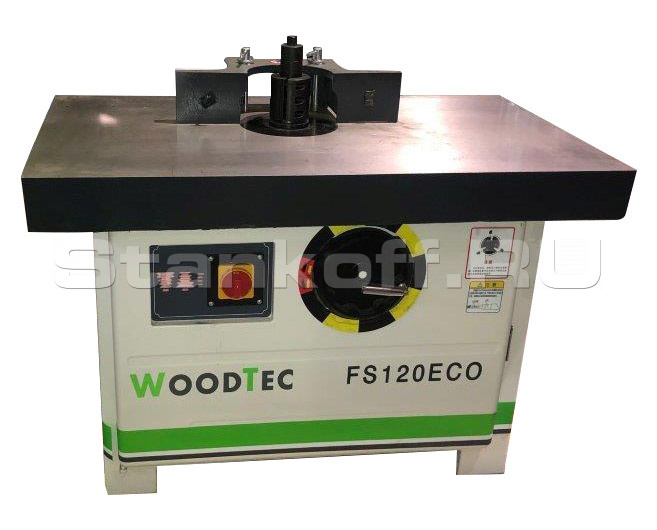

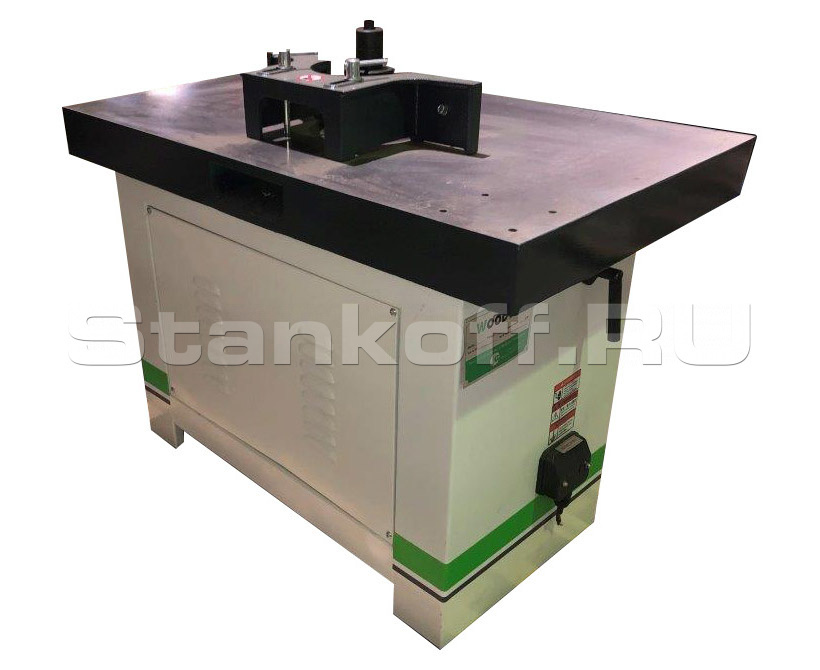

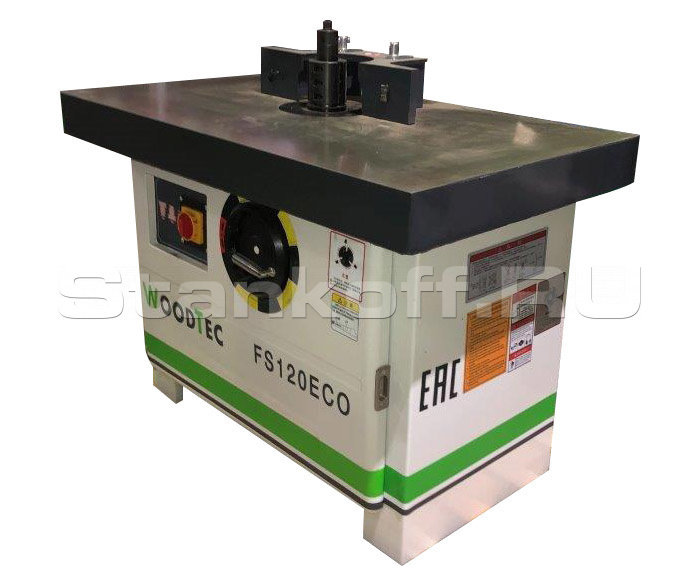

Станок фрезерный FS 120 ECO

Детальное описание

Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий).

Область применения

Устанавливается на предприятиях и в цехах по производству столярно-строительных деталей и изделий, на мебельном производстве и других деревообрабатывающих предприятиях.

Схема обработки

Отличительные особенности

Литой рабочий стол из серого чугуна усиленный ребрами жесткости.
Габаритные размеры рабочего стола 1140 х 670 мм.
Высокоскоростной шпиндель закрепленный в чугунном корпусе.
Механизм жесткой фиксации шпинделя на требуемую высоту обработки.

Конструктивные особенности

Шпиндельная чаша

Максимальный диаметр отверстия в столе 220 мм. Это позволяет опускать в стол инструмент большого диаметра.

Система стружкоудаления

В корпусе рабочего стола предусмотрено специальное отверстие для удаления стружки из шпиндельной чаши.
Данное решение значительно увеличивает срок службы подшипников.

Отверстия под автоподатчик

В рабочем столе станка уже просверлены отверстия под автоподатчик.

Литой корпус фрезерного шпинделя

Обеспечивает гашение вибраций возникающих в процессе обработки, тем самым продлевая срок службы станка и повышая качество обработки.
Удобный механизм ослабления натяжения ремней (используется при изменении частоты вращения шпинделя)
Ослабление натяжения ремней осуществляется при помощи перемещения рычага. Что существенно экономит время.

Фиксация шпинделя от перемещений в вертикальной плоскости

Станок снабжен механизмом фиксации шпинделя от перемещений в вертикальной плоскости.
После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.

Изменение высоты фрезерования

Осуществляется при помощи маховика, расположенного на передней панели станка.

Технические характеристики станка фрезерного FS 120 ECO
Макс. высота заготовки, мм	120
Диаметр шпинделя, мм	35
Максимальный диаметр фрез устанавливаемых в кожух, мм	220
Габаритный размер стола, мм<	1140 x 670
Частота вращения шпинделя, об/мин	6000 / 8000 / 10000
Мощность, кВт	4
Габаритные размеры:
Длина, мм	1380
Ширина, мм	750
Высота, мм	1050
Вес, кг	380
