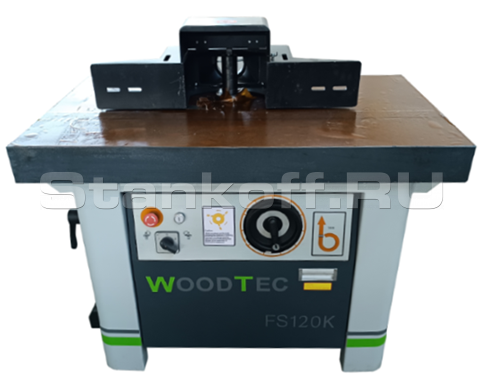

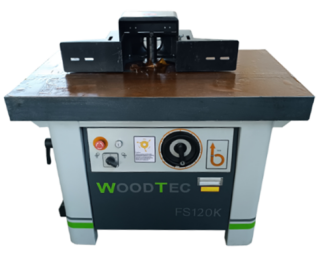

Станок фрезерный FS120K ECO

Детальное описание

Станок фрезерный FS120K ECO — предназначен для продольного фрезерования заготовки из древесины, например, при производстве окон, дверей, погонажных изделий и др.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.

Схемы обработки

Продольное фрезерование

Фрезерование шипов и проушин

Криволинейное фрезерование по шаблону

Отличительные особенности

Подъем и опускание шпинделя осуществляется с помощью маховика;
Перемещение каретки по направляющей с поддерживающей опорой;
Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки;
Эксцентриковый зажим в комплекте;
Диаметр шпинделя 32 мм.

Конструктивные особенности

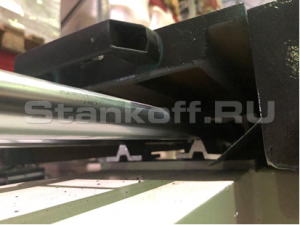

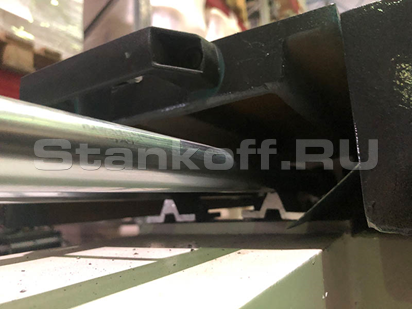

ВЫСОКОТОЧНАЯ КАРЕТКА

Направляющие перемещения каретки установлены на станине станка с межцентровым расстоянием 100 мм.
Каретка перемещается по направляющим в линейных подшипниках.
Такая система позволяет избежать люфтов и обладает высокой надежностью.

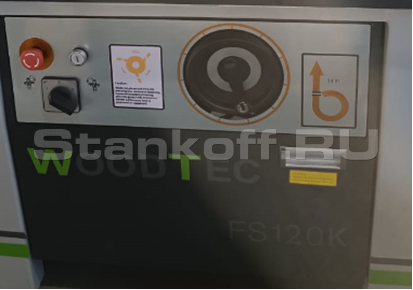

ПУЛЬТ УПРАВЛЕНИЯ СТАНКА

Удобный и понятный пульт управления станка, не требующий специальных знаний от оператора.

ФРЕЗЕРНЫЙ КОЖУХ

Станок оснащен фрезерным кожухом под фрезы диаметром 220 мм и двумя направляющими щеками и выходом под подключение аспирации D100 мм.

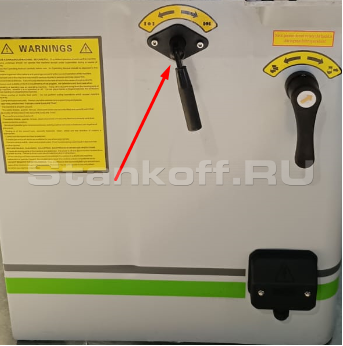

ИЗМЕНЕНИЕ ОБОРОТОВ ШПИНДЕЛЯ.

Позволяет быстро настроить станок на требуемое количество оборотов, для обеспечения необходимых режимов резания. Настройка происходит с помощью перекидывания ремня на шкивы нужных диаметров.

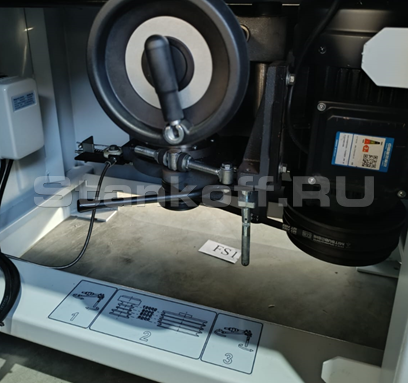

ФИКСАЦИЯ ШПИНДЕЛЯ ОТ ПЕРЕМЕЩЕНИЙ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ

Станок снабжен механизмом фиксации шпинделя от перемещений в вертикальной плоскости.
После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.

Максимальная высота фрезерования, мм	120
Диаметр шпинделя, мм	32
Максимальный диаметр фрез устанавливаемых в кожух, мм	220
Частота вращения шпинделя, об/мин	5000/8000/10000
Мощность, кВт	4
Ход каретки, мм	780
Габариты рабочего стола, мм	1127х410
Габаритные размеры, мм	1127х670х1060
масса, кг	358
