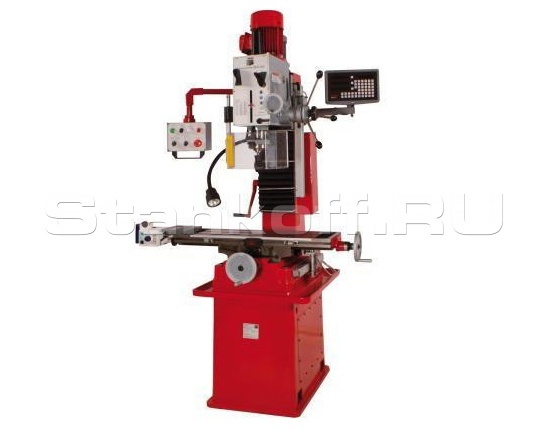

Станок фрезерный с 3-осевым УЦИ BF50DIG_400V

Детальное описание

Комплект поставки: 3-осевое устройство цифровой индикации, двигатель подъема для регулировки высоты фрезерной головки, механизм подачи фрезерного стола, тяговый шток M12, конусная муфта КМ2/3, конический хвостовик для сверлильного патрона, бесключевой сверлильный патрон ⌀ 1-13 мм, оправка, винт с Т-образной головкой M12x55, клин для выбивки, винтовой ключ 22-24, лубрикатор.

Особенности:

Автоматическая подача по оси Х

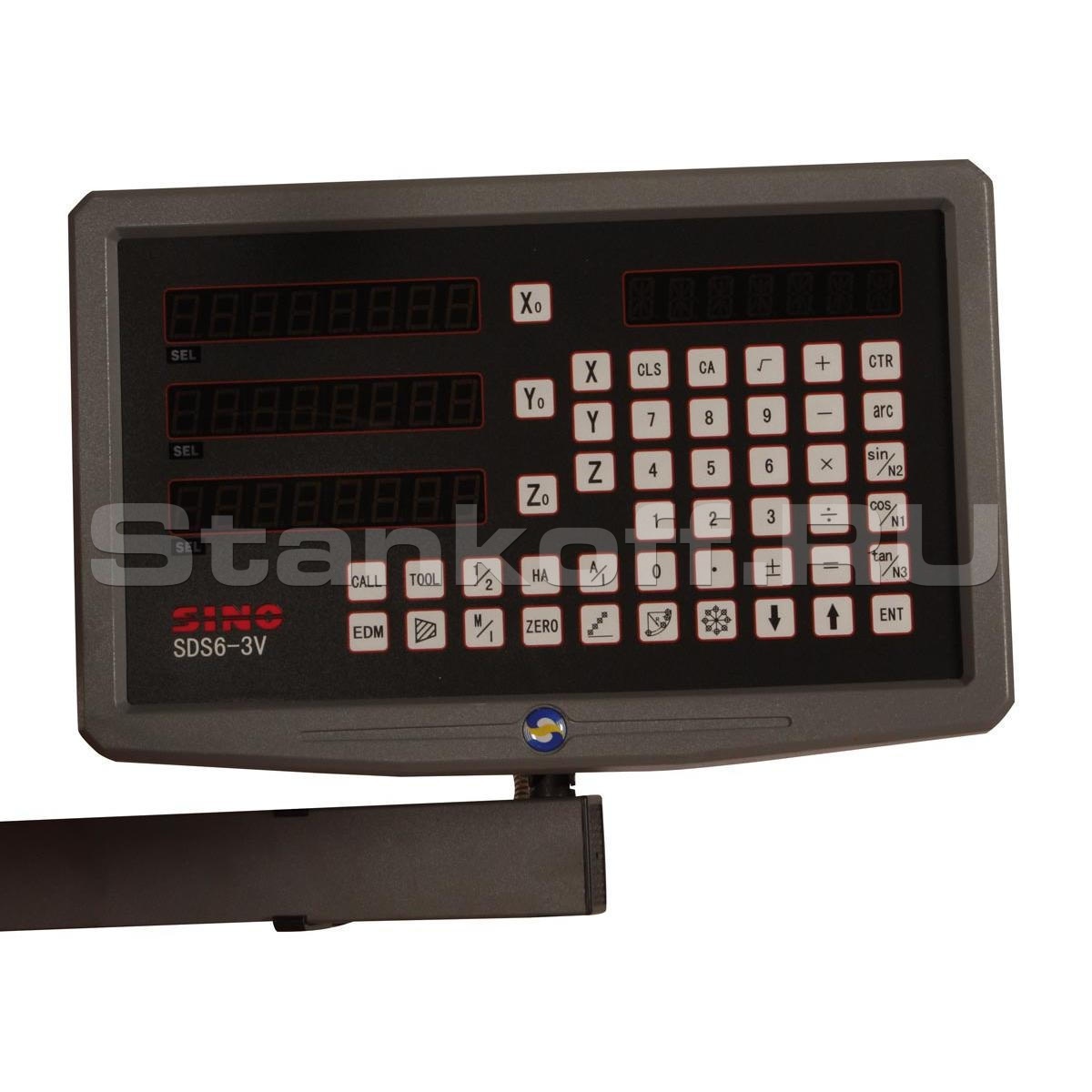

Оснащен 3-осевым устройством цифровой индикации
2-х ступенчатый двигатель с широким диапазоном скоростей
Откидное ограждение зажимного патрона из оргстекла
Функция нарезания резьбы
Т-образные пазы 14 мм координатного стола обеспечивают простое и быстрое крепление тисков

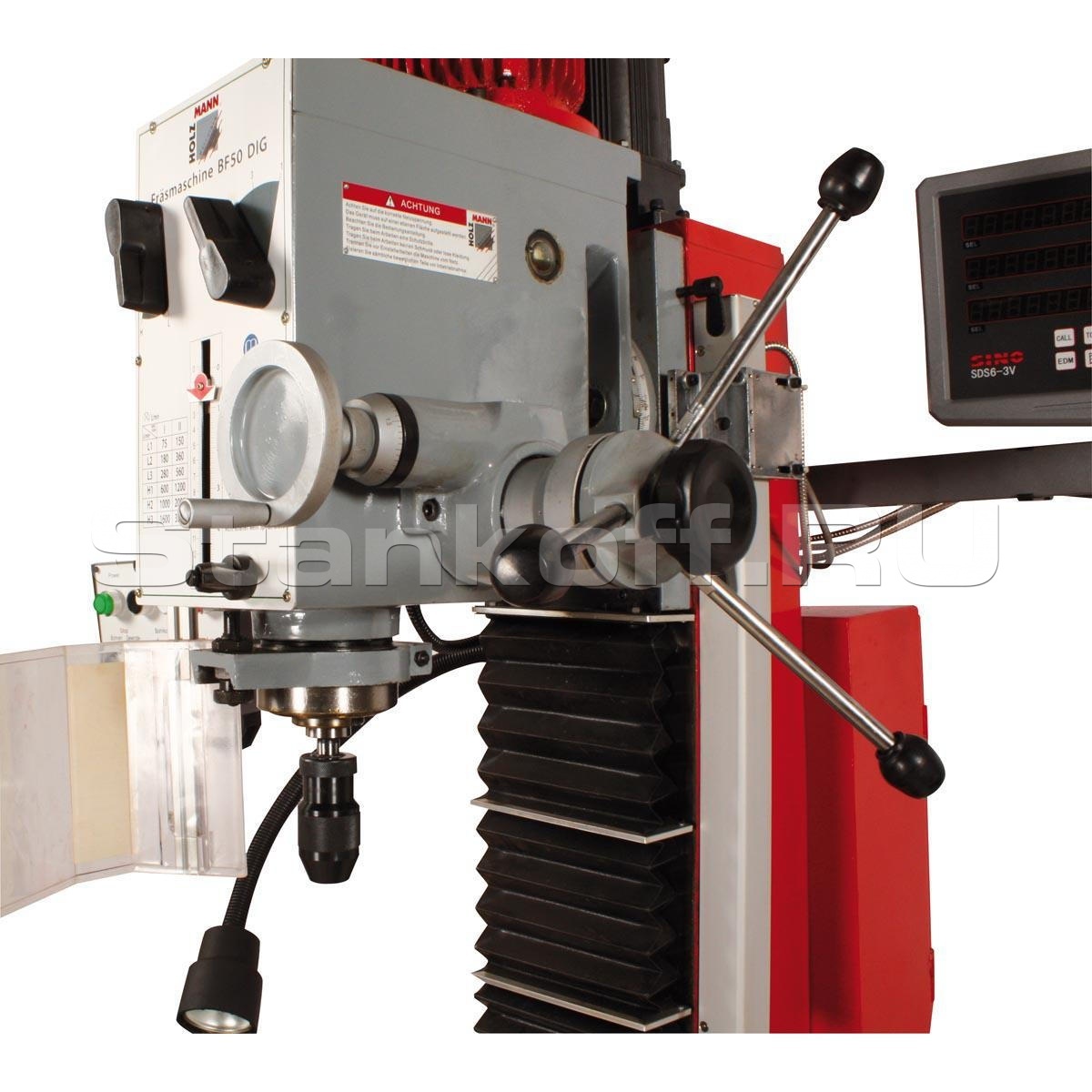

Поворотная фрезерная головка
Моторизированная подача фрезерной головка
Наклоняемая поворотная панель управления

Дополнительная оснастка:

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Технические характеристики станка фрезерного с 3-осевым УЦИ BF50DIG_400V
Мощность двигателя S1 в Вт	800-1500
Мощность двигателя S6 в Вт	1100-1500
Напряжение, В	400
Частота вращения в мин	I:75/180/280/600/1000/1600 / II:150/360/560/1200/2000/3200
Вылет в мм	285
Размер стола, мм	800x240
Макс. диаметр сверления стали, мм	32
Макс. диаметр сверления чугуна в мм	45
Посадочный конус сверлильного шпинделя	КМ4
Величина хода по оси X в мм	450
Величина хода по оси Y в мм	170
Величина хода по оси Z в мм	460
Ход шпинделя в мм	130
Макс. диаметр концевой фрезы в мм	32
Макс. диаметр торцевой фрезы в мм	80
Угол наклона головки	+/- 90°
Размер T-образных пазов в мм	14
Ширина, мм	870
Длина, мм	900
Высота, мм	1240
Масса брутто, кг	400
Масса нетто, кг	350
