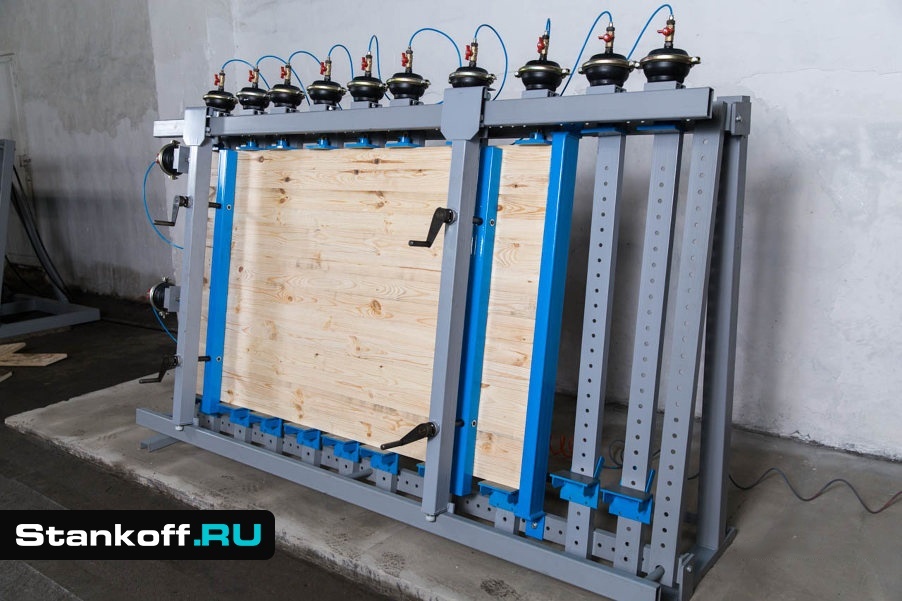

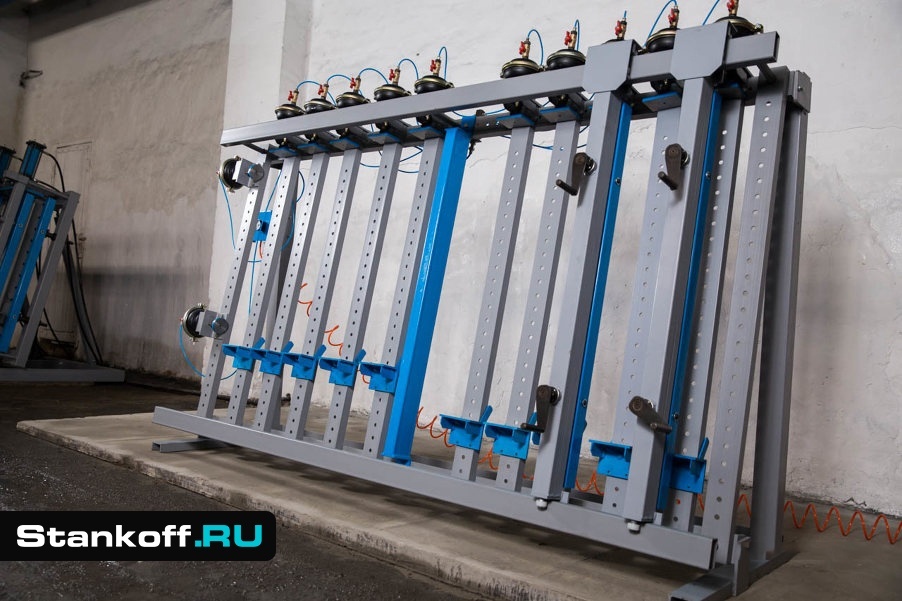

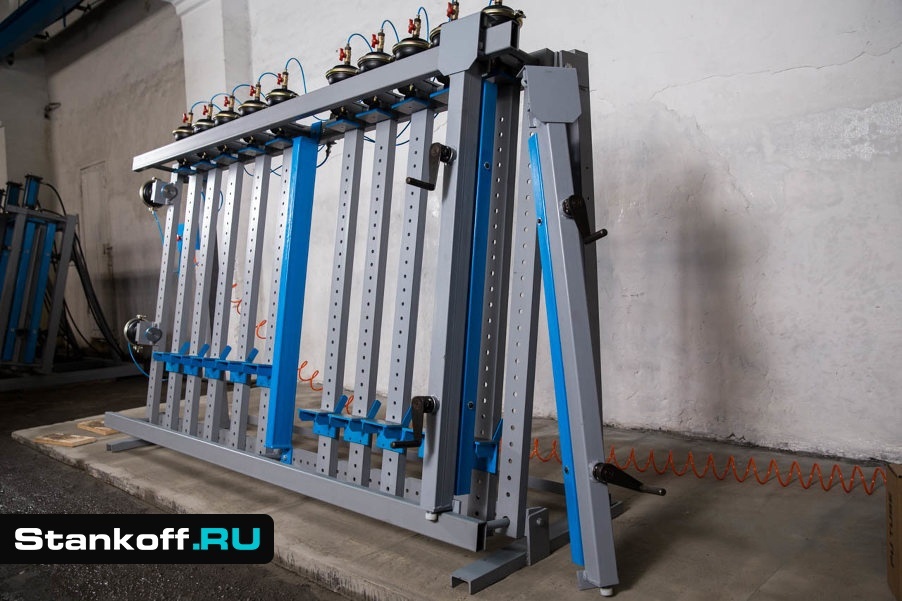

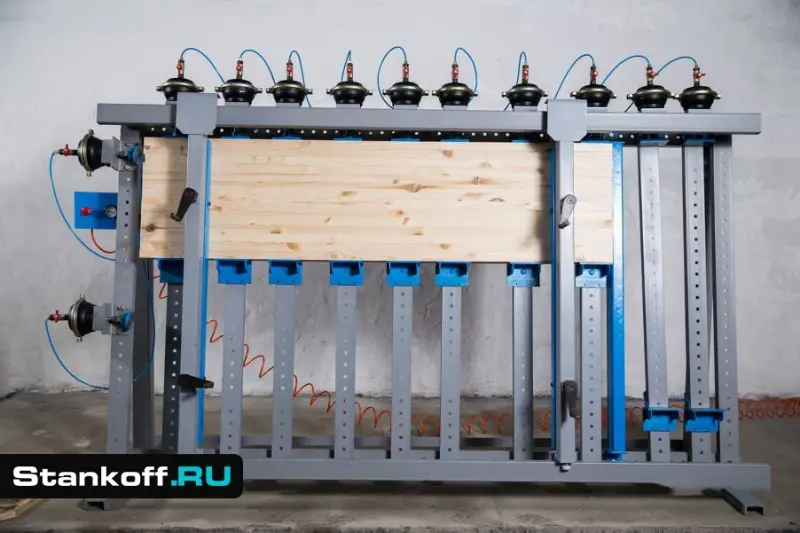

Вайма для сборки рамных конструкций и склеивания столярных щитов ВП15-3000Б-2 (двухсторонняя)

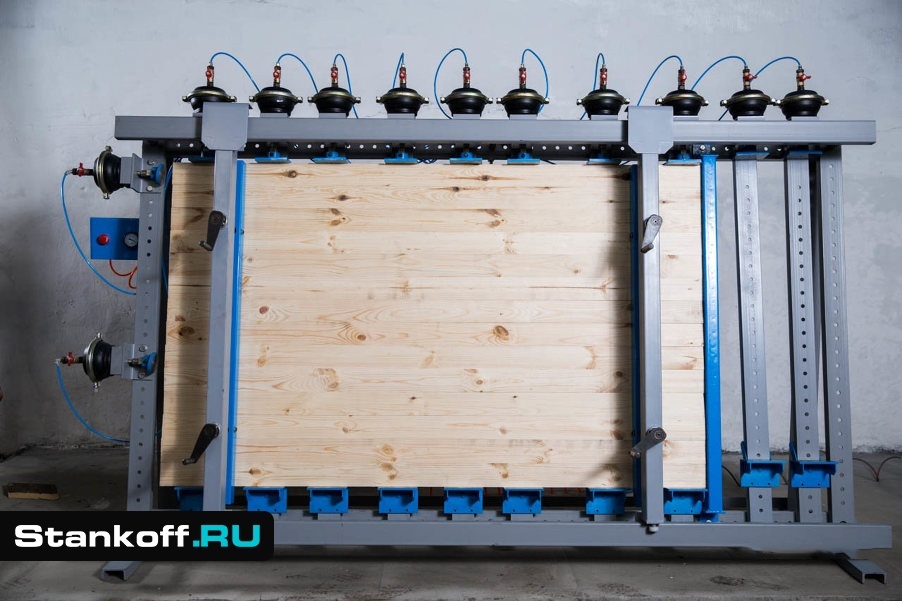

Конструкция ваймы

Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок (1), боковой переставляемый упор (2), высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм;
Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм;

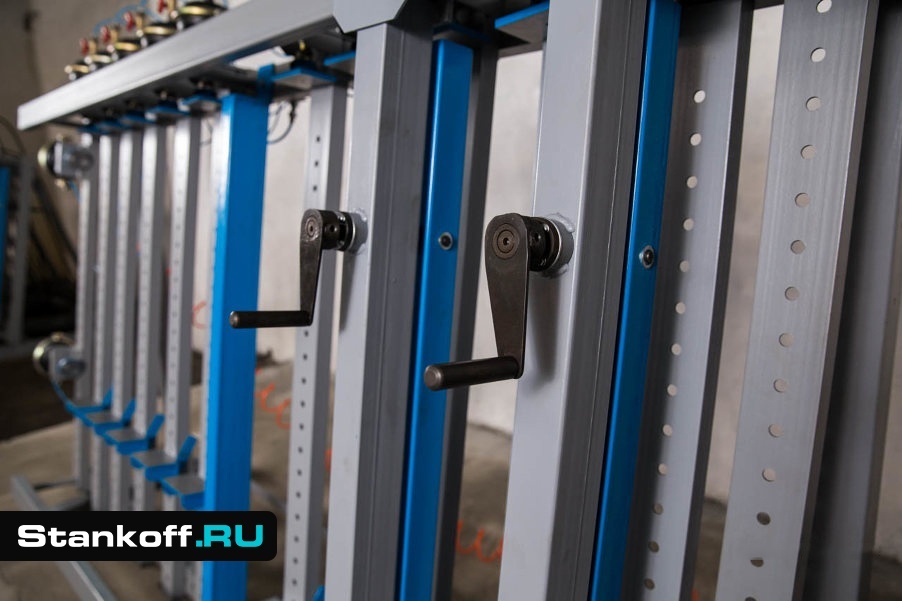

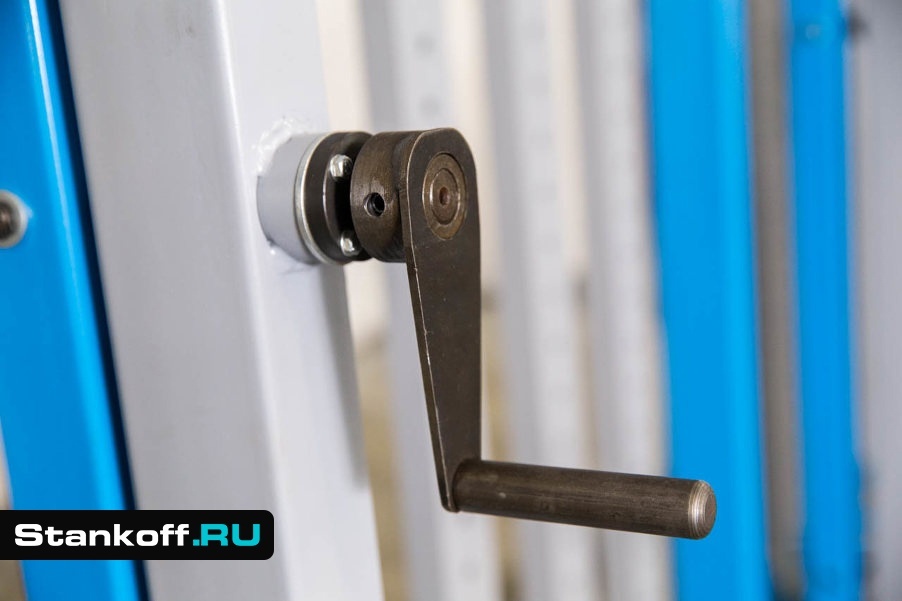

Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным;
ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы.

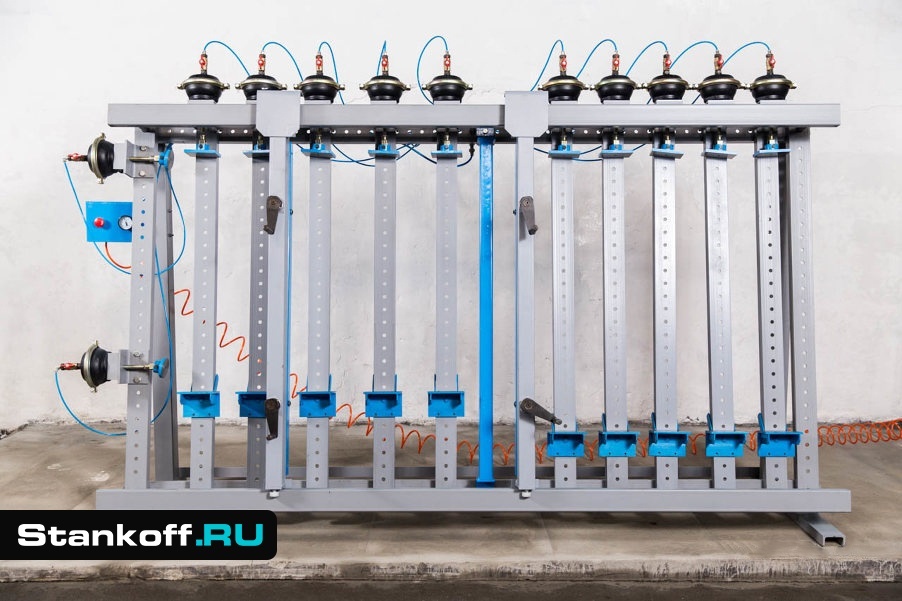

Вертикальные пневмоцилиндры

10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания;
Индивидуальные вентили для независимого отключения пневмоцилиндров.

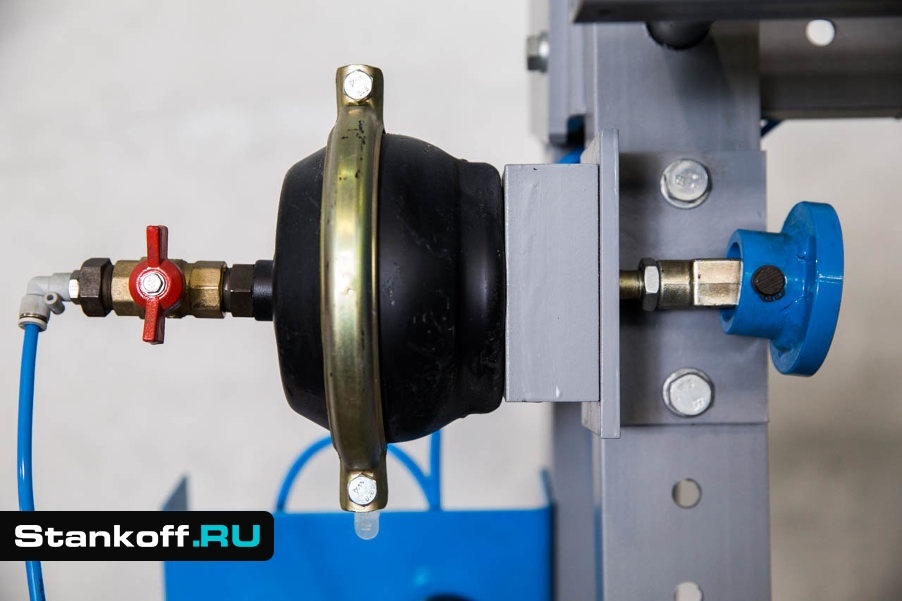

Горизонтальные пневмоцилиндры

Два боковых горизонтальных прижима; Конструкция выполнена симметричной.
Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.

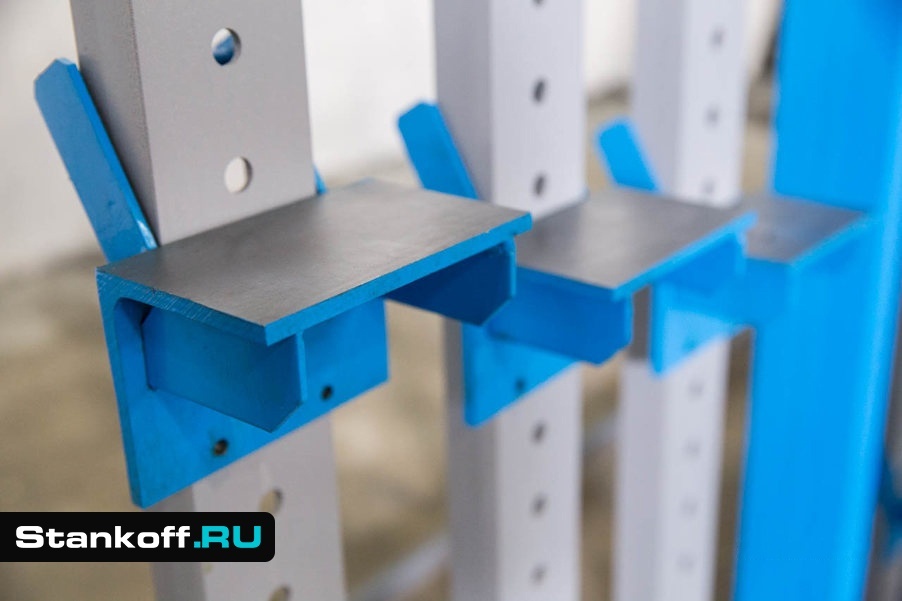

Нижние опорные пятки

Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла;
Пятки переставляются с шагом 50мм.

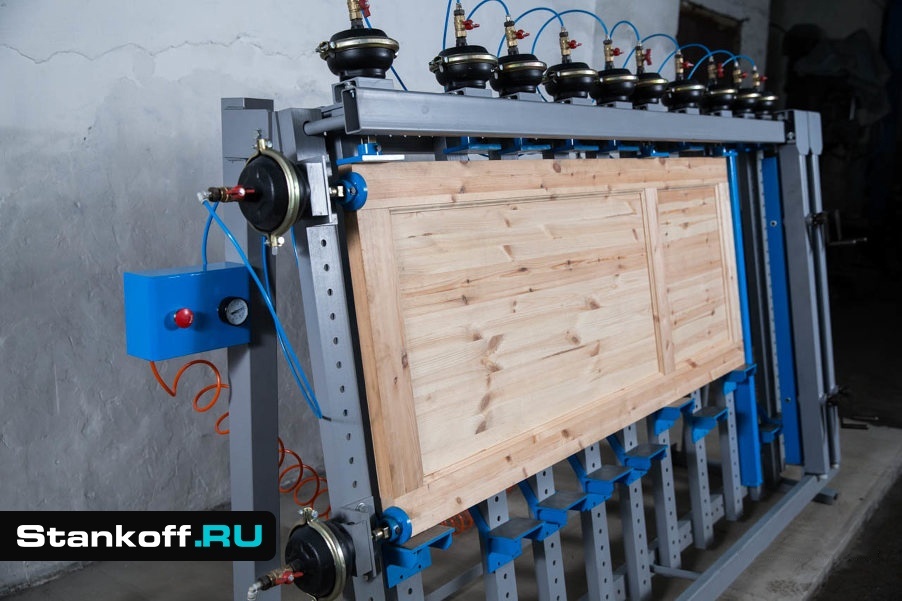

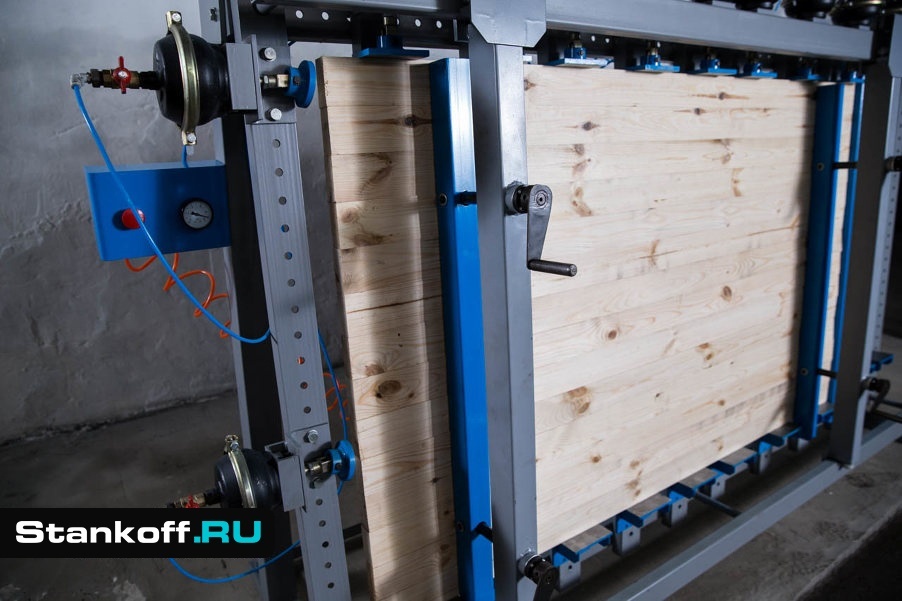

Пневмораспределитель

Кнопочный пневмораспределитель облегчает работу с ваймой. Манометр позволяет визуально контролировать рабочее давление в системе.
