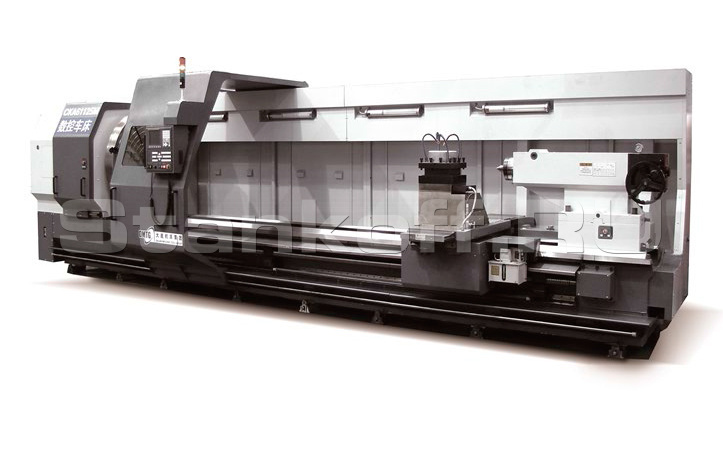

Тяжелый токарный станок с ЧПУ СКА 61100M

Детальное описание

Тяжелый токарный станок с ЧПУ СКА 61100M предназначен для черновой и получистовой обработки крупногабаритных деталей. Технические характеристики и жесткость конструкции станины, каретки, шпинделя станка позволяют полностью использовать возможность работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных, легированных и цветных металлов. На данном станке производят силовое точение и расточку цилиндрических отверстий.

Отличительные особенности

Станок является аналогом легендарного станка 16А50Ф3;
Станки предназначены для силового точения — съем до 10 мм на сторону;
Мощная цельнолитая станина с широкими направляющими обеспечивает высокую жесткость и виброустойчивость;
На станке используется полузакрытая защита, отвечающая последним мировым тенденциям. При такой защите удобно загружать на станок крупногабаритные заготовки краном и выгружать готовые изделия;
Мощный шпиндель с крутящим моментом до 6150 Нм;
Закаленные отшлифованные направляющие со специальным покрытием Turcite-B для перемещения без износа и трения;
Бесступенчатое регулирование скорости, переключение осуществляется системой ЧПУ;
Двигатели и привода Fanuc (Япония).

Конструктивные особенности

Станина

Мощная цельнолитая станина с широко разнесёнными направляющими и дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать большие нагрузки. Возможна обработка деталей массой до 8 т. (при зажатии в центрах и люнетах).

Шпиндель

Шпиндель с электрическим сервомотором. Подшипники шпинделя – NSK Япония, высокие показатели стабильности. Скорость шпинделя меняется автоматически в большом диапазоне скоростей.

Привод по осям

Установлен точный планерный редуктор прямого подключения, вращающийся привод ШВП прямого подключения осуществляет высокоточное позиционирование.

Резцедержатель

На станке установлен резцедержатель с внутренним охлаждением и разбрызгиванием СОЖ, что повышает качество поверхности детали.

Задняя бабка

На станке установлена мощная задняя бабка, перемещение осуществляется протягиванием по направляющим. Опционально возможно установить электрический привод перемещения.

Система ЧПУ

По требованию устанавливается система ЧПУ FANUC Oi - Mate TD (Япония) или SIEMENS
• тип - замкнутый;
• количество осей управления – 2 + шпиндель (2D);
• автоматические циклы резания одновременно по двум координатам;
• учет времени обработки и счетчик деталей;
• программирование деталей и радиуса;
• память на 63 программы, таблица инструментов на 64 позиции.

Транспортер для удаления стружки

Для удаления стружки установлен транспортер, производительностью 20 кг./мин.

Дополнительные опции

Револьверная головка

Опционально возможно установить 8-ми позиционную револьверную головку, которая значительно расширяет возможности обработки. При установке 8-ми позиционной револьверной головки уменьшается диаметр обработки.

Максимальный диаметр устанавливаемой заготовки над станиной, мм	Ø 1000
Максимальный диаметр обработки над станиной, мм	До 1000
Максимальный диаметр обработки над суппортом, мм	Ø 630
Диаметр 4-х кулачкового патрона, мм	Ø 1000
Максимальная длина устанавливаемой заготовки, мм	1500/2000/3000/4000/5000/6000
Максимальная длина обработки, мм	1400/1900/2900/3900/4900/5900
Высота центров, мм	500
Ширина направляющих, мм	755
Диаметр отверстия в шпинделе, мм	Ø 130
Конус шпинделя	Ø 140, 1:20
Торец шпинделя	А2-15
Диапазон скоростей вращения шпинделя, об./мин.	2-500 (2-315 с патроном)
Количество инструмента, шт.	4
Сечение инструмента, мм	40х40
Перемещение по оси Х, мм	520
Перемещение по оси Z, мм	1500/2000/3000/4000/5000/6000
Конус задней бабки	МT #6
Мощность главного привода электропривода, кВт	22/26
Диаметр пиноли задней бабки	Ø 200
Выдвижение пиноли задней бабки, мм	300
Быстрые подачи по осям X/Z м/мин	6/8
Габаритные размеры (для РМЦ 3000 мм), мм	8820х2520х2300
Масса нетто (для РМЦ 3000 мм), кг	16000
