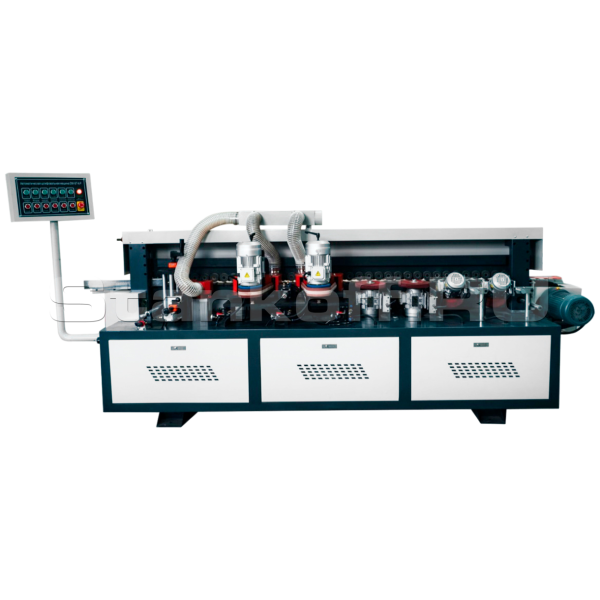

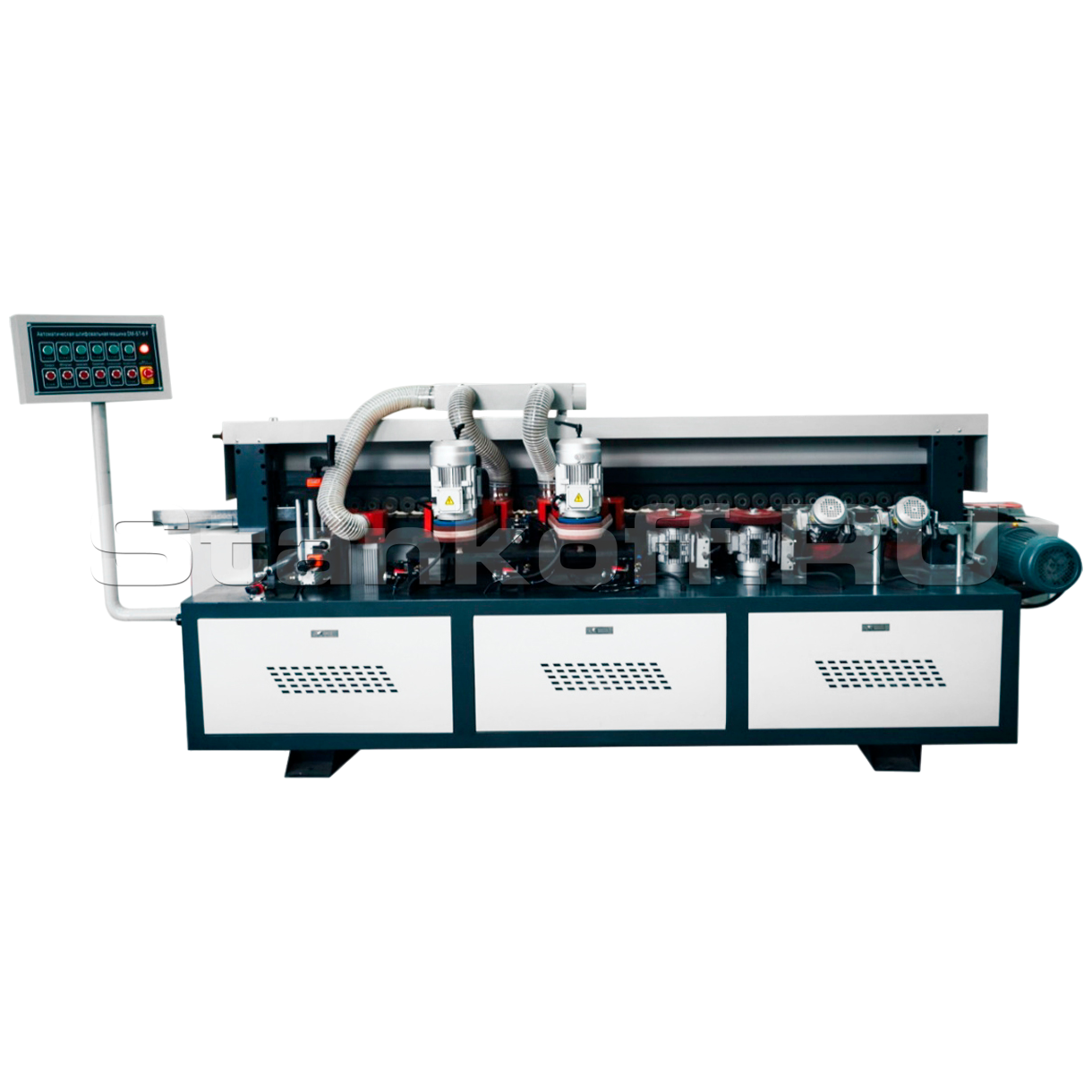

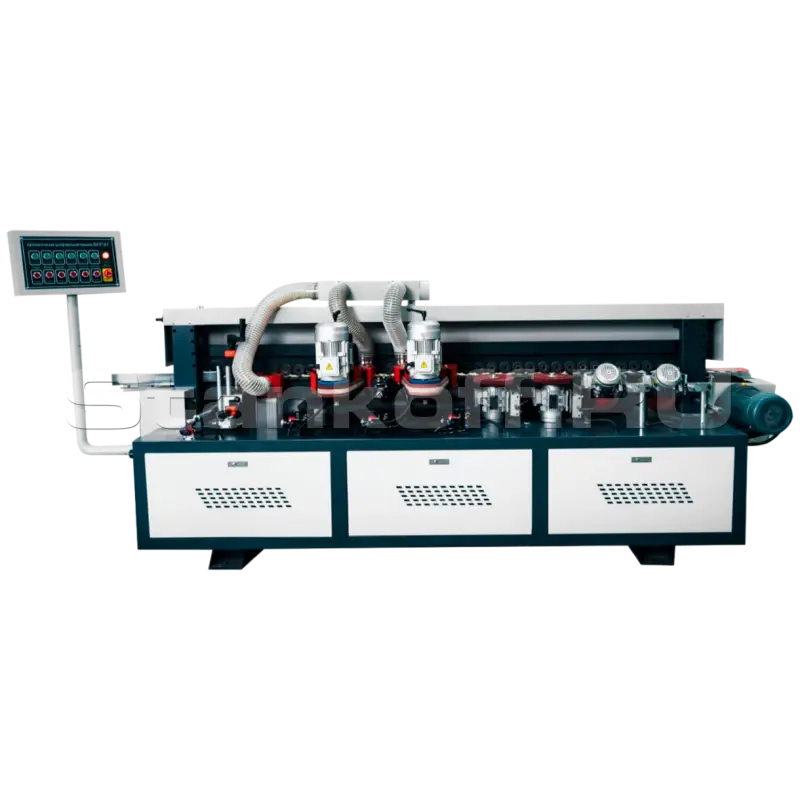

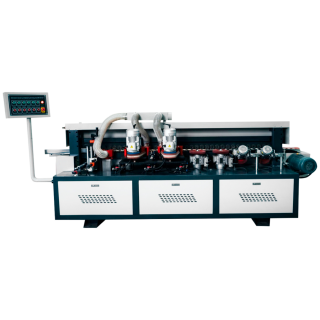

Кромкошлифовальный станок проходного типа с фрезерным узлом ДМ-СТ-6Ф

Детальное описание

Кромкошлифовальный станок проходного типа с фрезерным узлом ДМ-СТ-6Ф подходит для использования на предприятиях любого масштаба, которые занимаются изготовлением фасадов из МДФ, столешниц, дверей и других столярных изделий. Изделия, которые прошли обработку на этом станке, не нуждаются в дополнительной ручной доработке. Оборудование предназначено для шлифования торца и плоскости изделий из ДСП, ДВП, массива и сложных деталей мебели в автоматическом режиме.

Особенности

В станке предусмотрены два узла для шлифования торцов с помощью горизонтальной бесконечной ленты, а также по два горизонтальных и вертикальных узла с инструментом тарельчатого типа и лепестковым абразивным материалом. Узлы предварительного шлифования с лентами бесконечного типа оснащены аспирационным коробом и приёмными гофрами, которые отводят пыль и стружку из зоны обработки. Каждый узел приводится в действие отдельным двигателем и может быть независимо настроен механически относительно обрабатываемой детали;
Узел можно активировать отдельно с пульта управления, который находится рядом с оператором. На пульте есть кнопка аварийной остановки станка;
Во время цикла шлифования деталь перемещается с помощью цепного транспортёра с обрезиненными подушками, который приводится в движение отдельным электродвигателем.

Схема обработки

Конструктивные особенности

Панель управления

Каждый узел имеет кнопки включения и выключения, а также расположен индикатор питания с кнопкой аварийного отключения.

Верхняя прижимная траверса

Осуществляет ручную настройку толщины детали с цифровым индикаторов в зоне подачи заготовок.

Фрезерный узел

Выполняет предварительное фрезерование в зависимости от установленного инструмента. Положение можно настроить по вертикали и горизонтали. В рабочее положение приводится с помощью пневматики. Мощность двигателя составляет 3,7 кВт при 12 000 об/мин.

Универсальные шлифовальные торцевые узлы

Возможность изменения положения по горизонтали и вертикали. Возможно использование различных вариантов шлифовального инструмента. Двигатели 0,18 кВт 1400 об/мин.

Воздухоподготовка

Масленый лубрикатор и сепаратор влаги для предварительной подготовки воздуха.

Цепной привод транспортера

Привод конвейерной лены работает от двигателя 1,5 кВт.

Выдвижная опора

Предназначена для удобства работы с крупногабаритными деталями.

Пневматические утюжки

Расположены на узлах с бесконечной лентой, что обеспечивает эффективное использование шлифовального материала. Мощность двигателей на этих узлах составляет 1,1 кВт при 1400 об/мин.

Универсальные шлифовальные профильные узлы

Осуществляют финишную обработку материала.

Мин. ширина детали, мм	60
Управление скоростью	Инвертор
Толщина детали, мм	0-58
Напряжение	380В/50Гц
Мощность, кВт	8
Габаритные размеры
Длина станка, мм	3500
Ширина станка, мм	700
Высота станка без пульта, мм	1350
Высота станка с пультом, мм	1570
Габаритные размеры упаковки (ДxШxВ), мм	3460x910x1450
Вес станка, кг	1200
