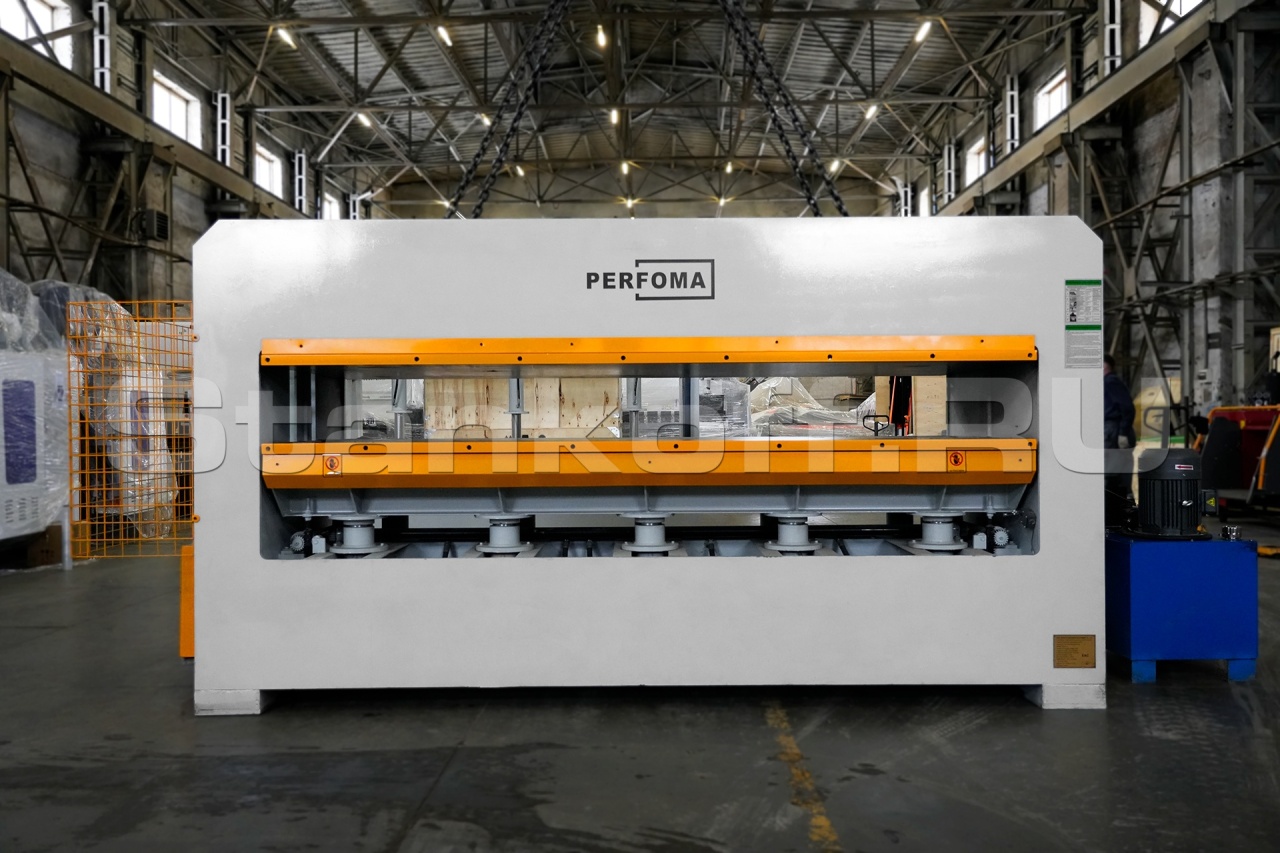

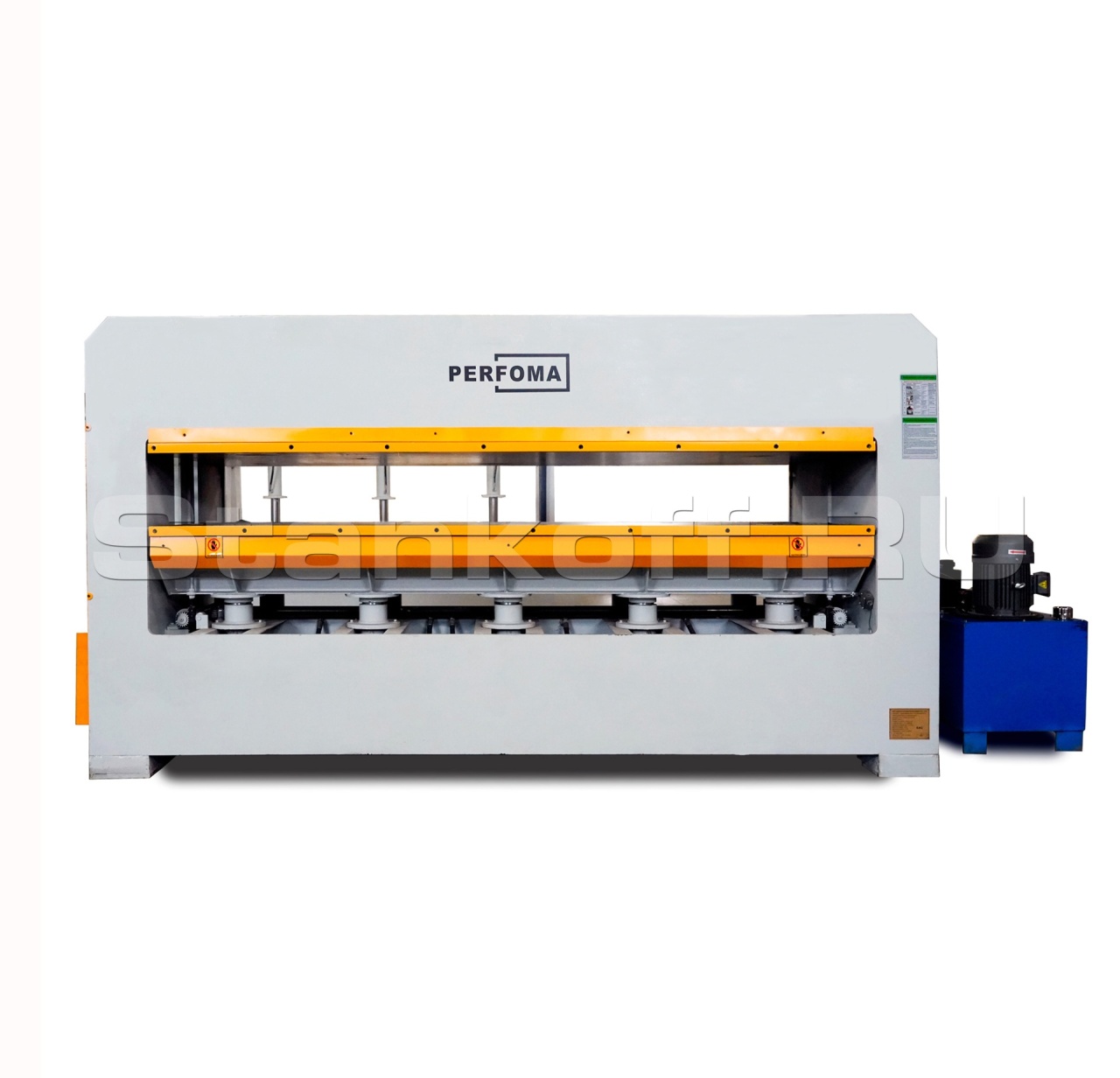

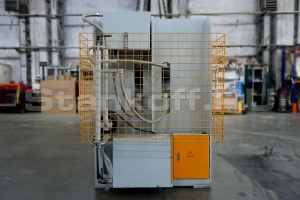

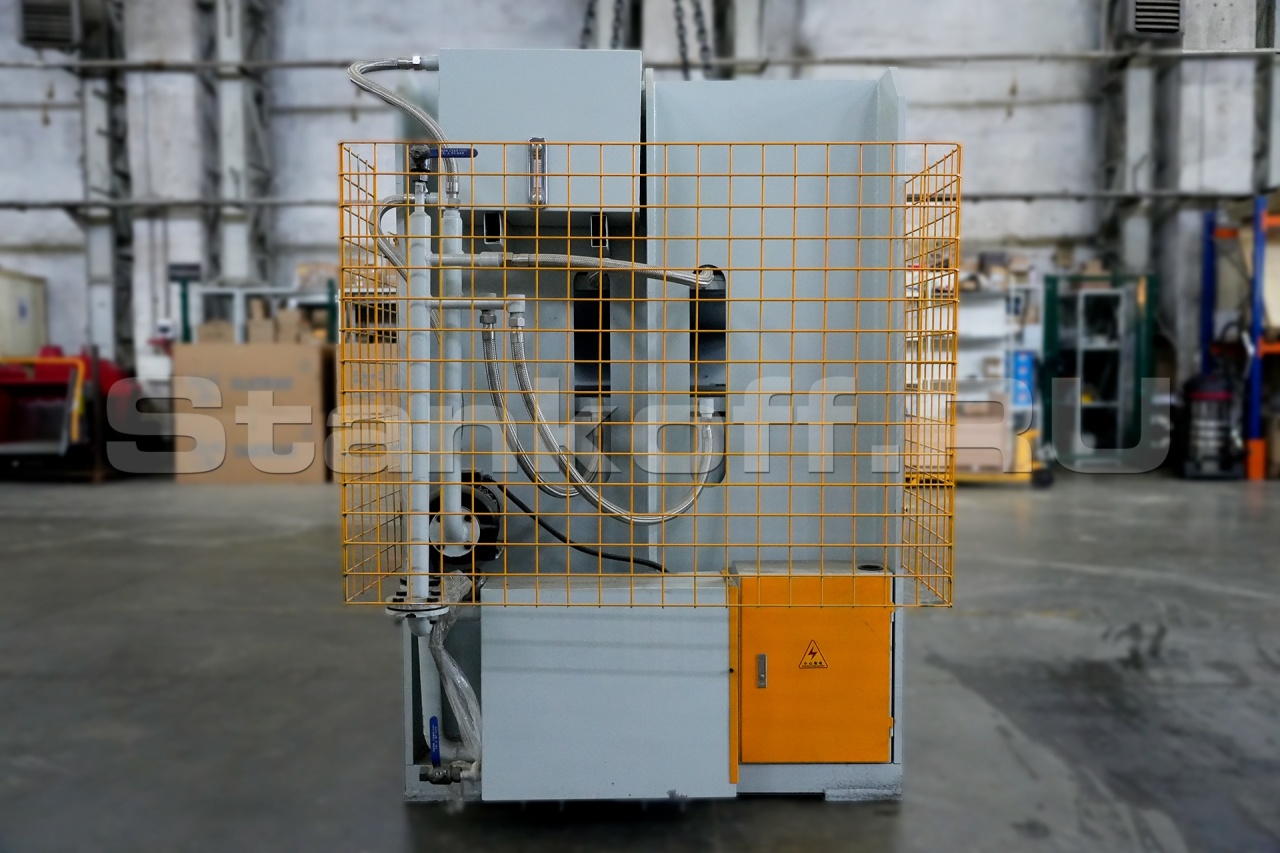

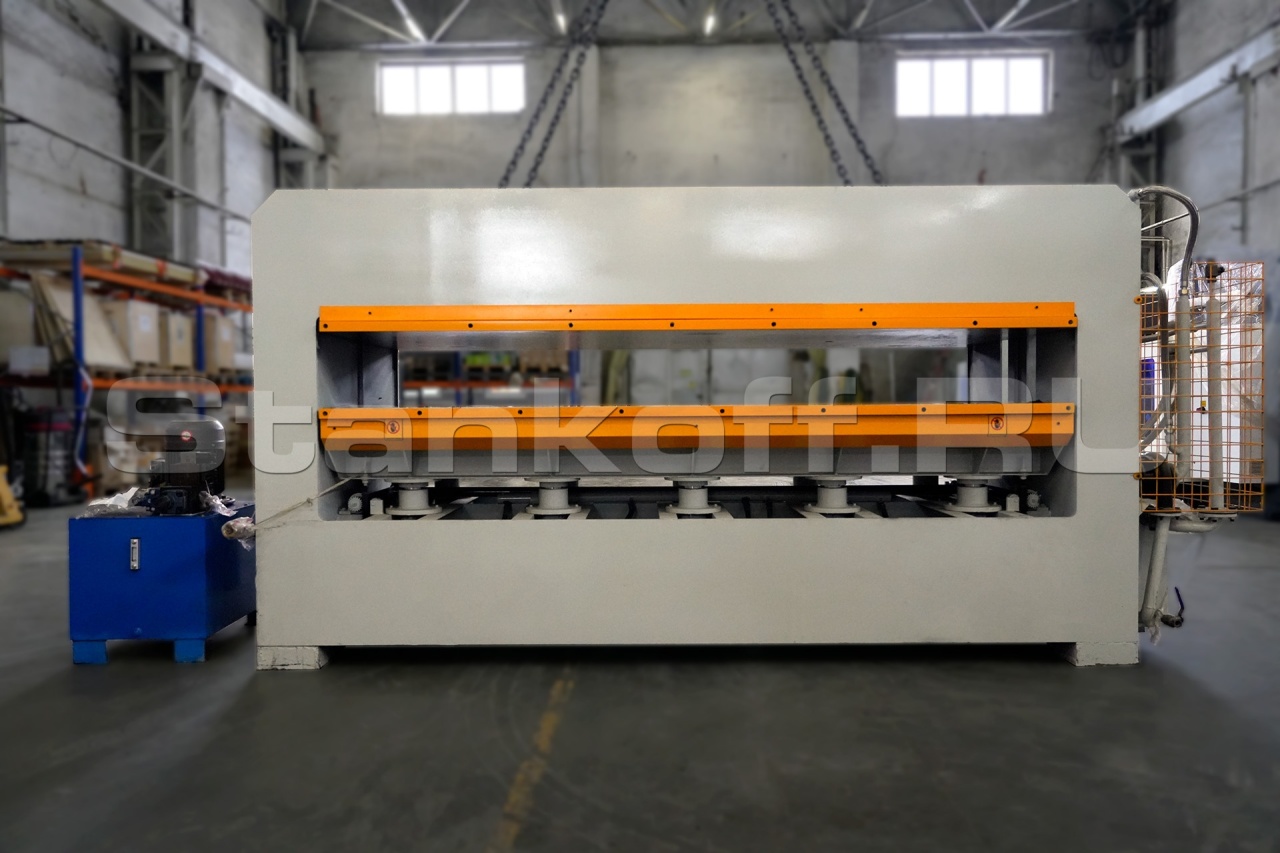

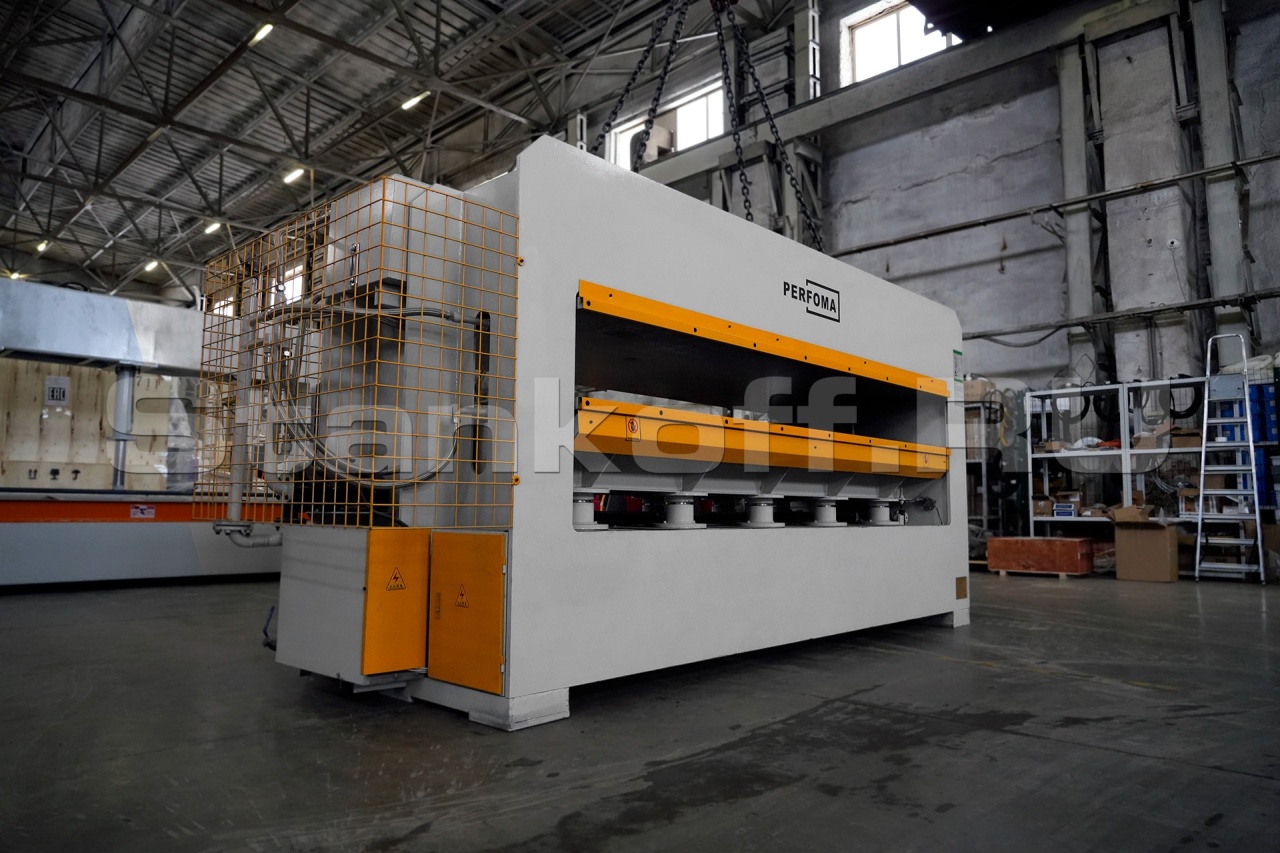

Однопролетный гидравлический горячий пресс ZD214-200Т1-3000

Детальное описание

Деревообрабатывающий однопролетный гидравлический горячий пресс ZD214-200Т1-13000 для шпона используется на производстве дверей, а также на предприятии по вторичной обработке панелей. С его помощью можно выполнять ламинирование мебельных щитов, строительных перегородок и деревянных дверей, а затем наносить различные декоративные материалы на такие искусственные плиты, как МДФ и фанера. Кроме того, в деревообрабатывающей промышленности этот пресс может применяться для сушки или выравнивания шпона.

Станок работает эффективнее, чем машина холодного прессования. На ламинирование одного изделия с помощью термопресса требуется около 4–5 минут, а машине холодного прессования для этого может понадобиться до 4–5 часов.

Конструктивные особенности

Цельная перфорированная пресс-пластина

• Масляный контур сконструирован равномерно, что обеспечивает одинаковую скорость нагрева и температуру пресс-пластины;
• Вторичная обработка выполняется на шлифовальном станке с ЧПУ. Точность плоскости находится в пределах 0,15 мм, что гарантирует точность плоскости пластины горячего прессования.

Насос для системы циркуляции горячего масла

В печи с электрическим подогревом используется электрическая нагревательная трубка из нержавеющей стали. Теплообменное масло циркулирует в пресс-пластине, что позволяет быстро повысить температуру. Система нагрева оснащена двумя регуляторами температуры для постоянного контроля, которые отслеживают колебания температуры. Это обеспечивает постоянное температурное воздействие на нагревательную плиту и помогает экономить энергию при нормальной работе.

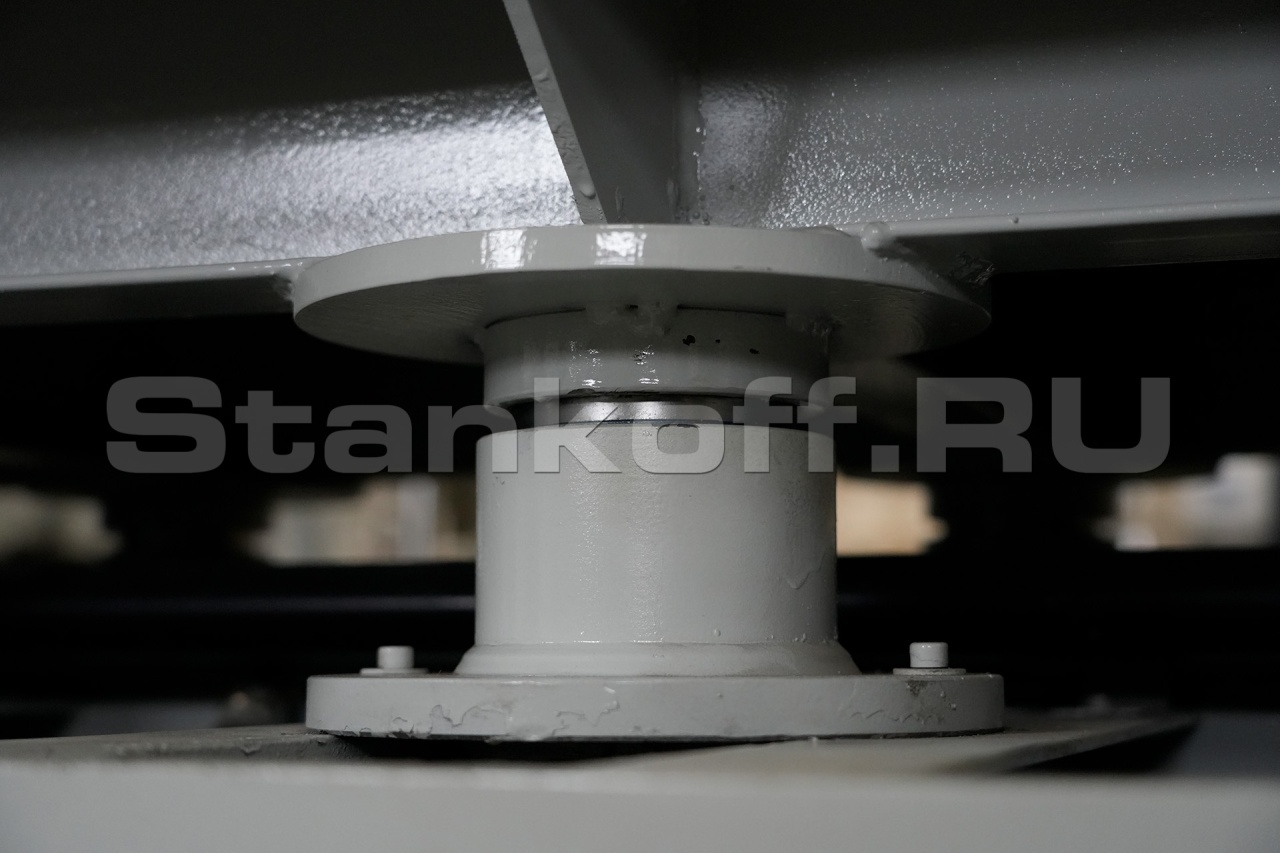

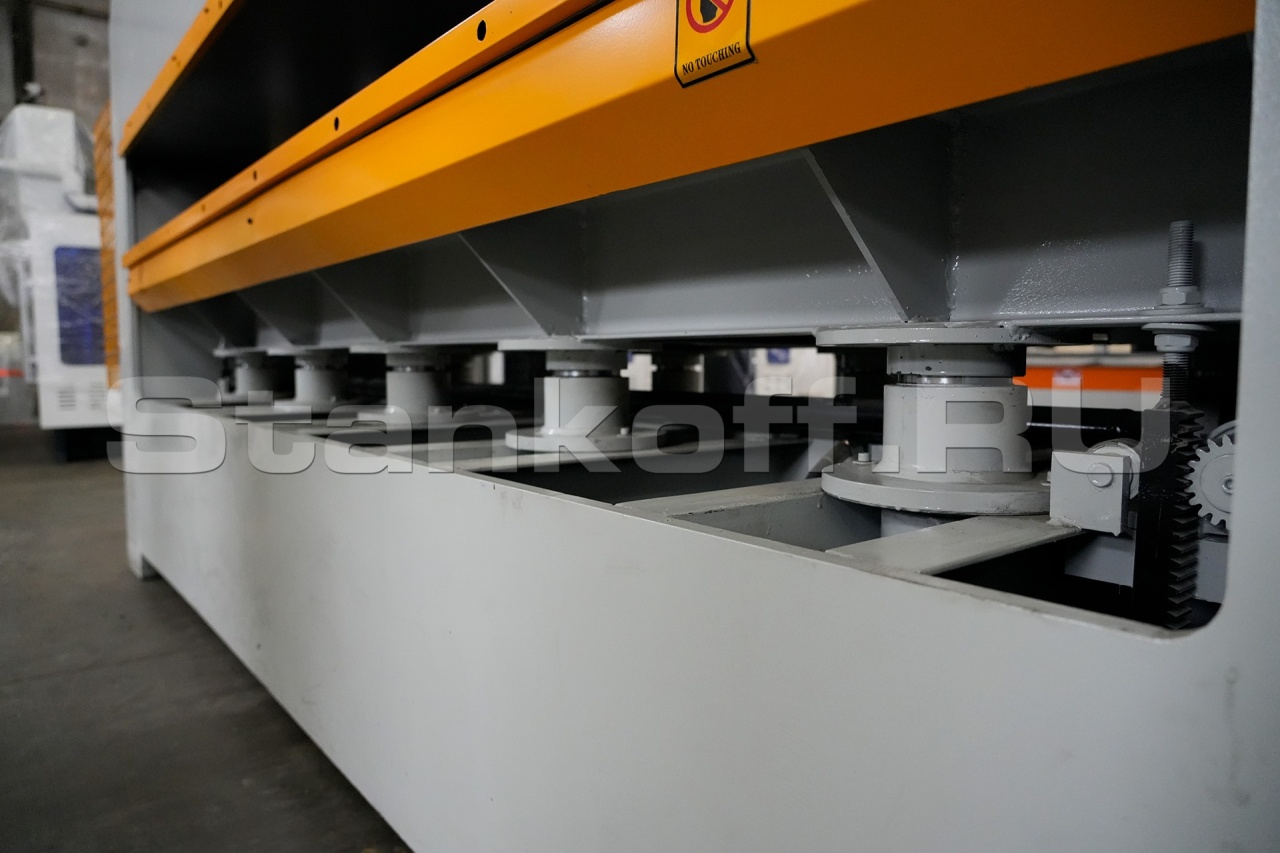

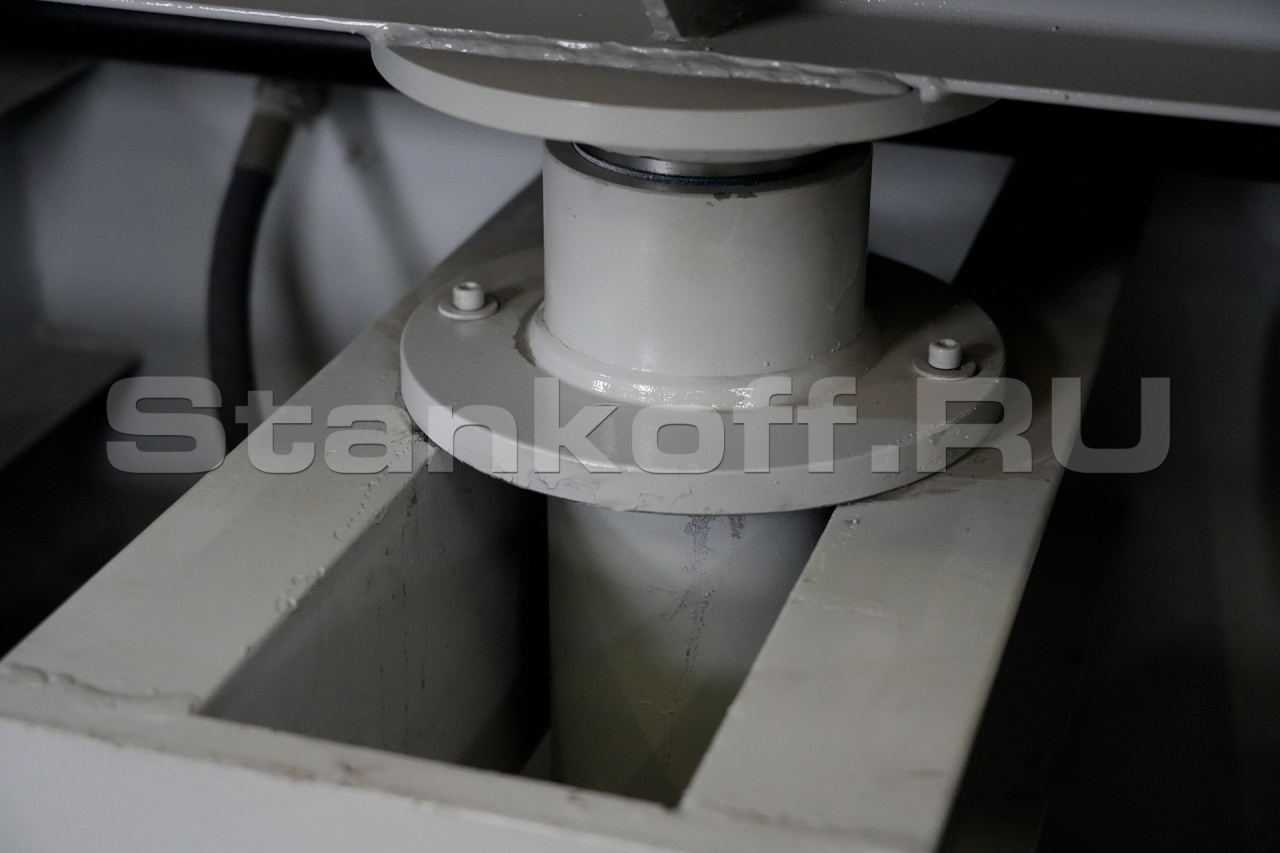

Гидроцилиндры

Цилиндр представляет собой цельный шток плунжера, который обработан жестким хромированием, с импортным уплотнительным кольцом внутри, диаметром 100 мм и эффективным ходом 300 мм.

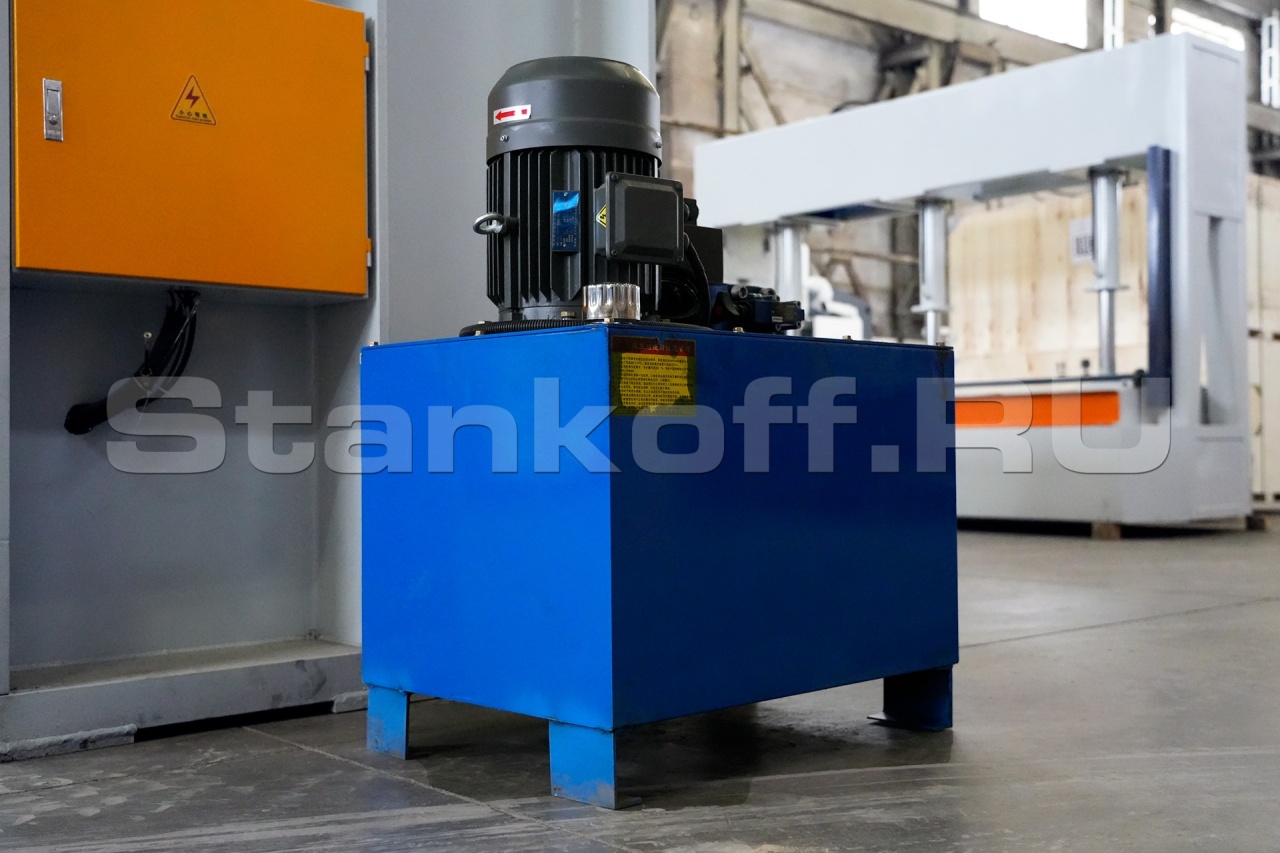

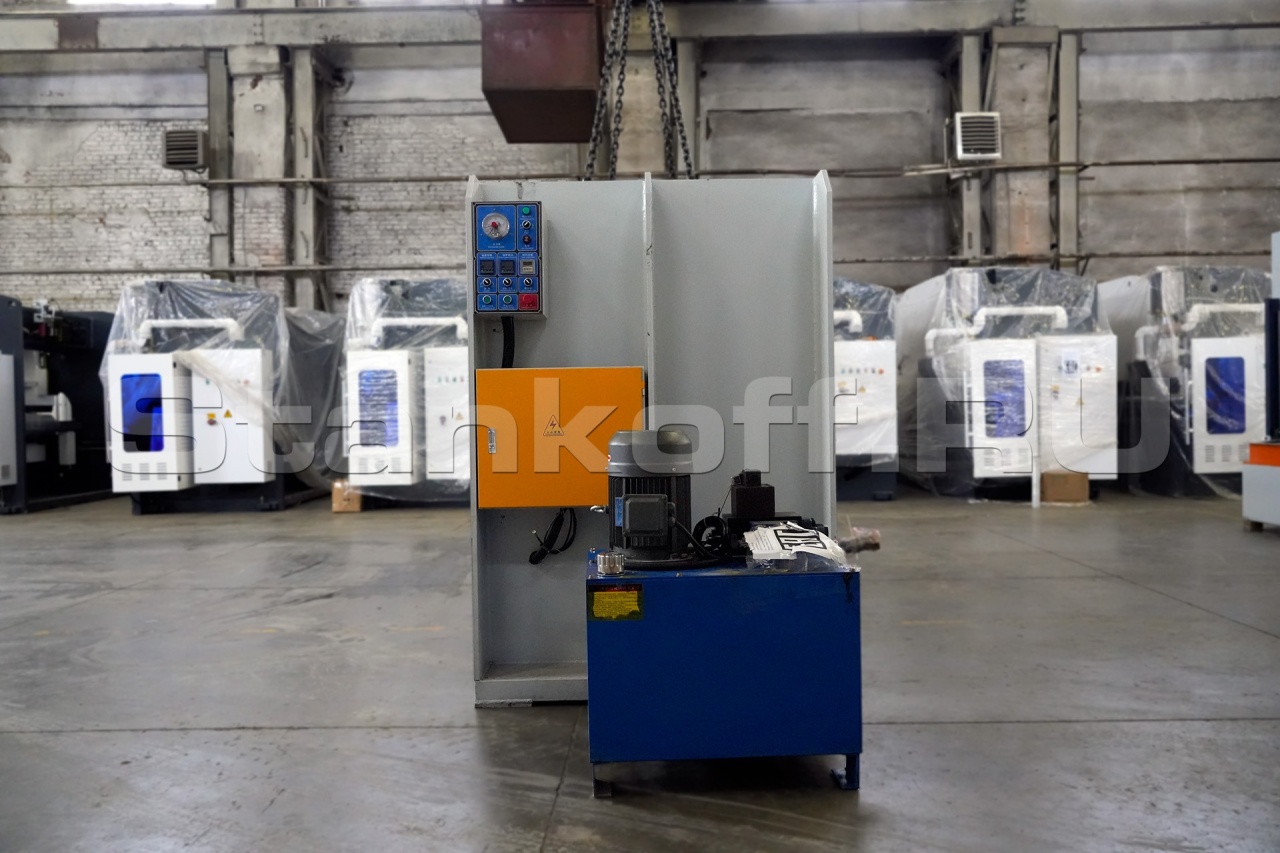

Гидравлическая система

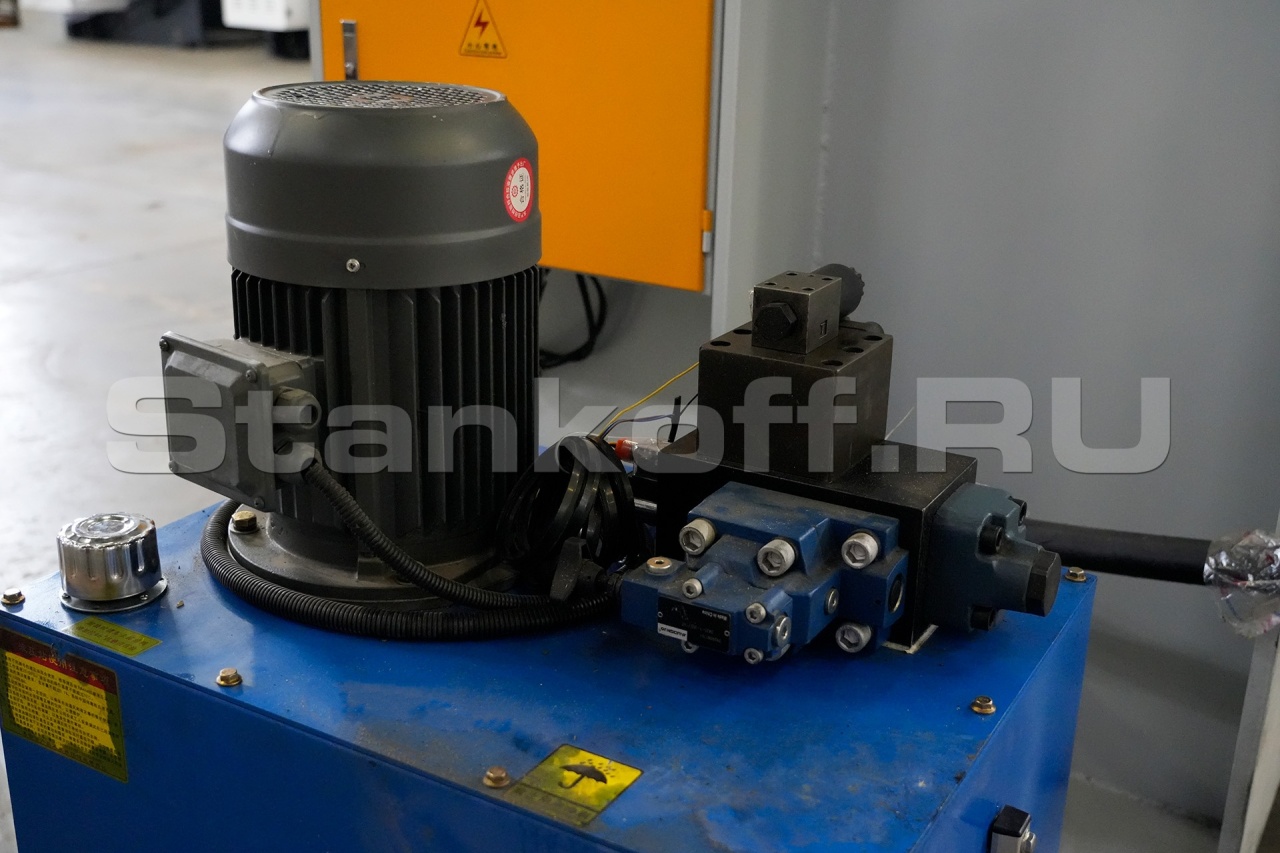

Установлен специальный двигатель для трёхлепесткового масляного насоса мощностью 5,5 кВт.

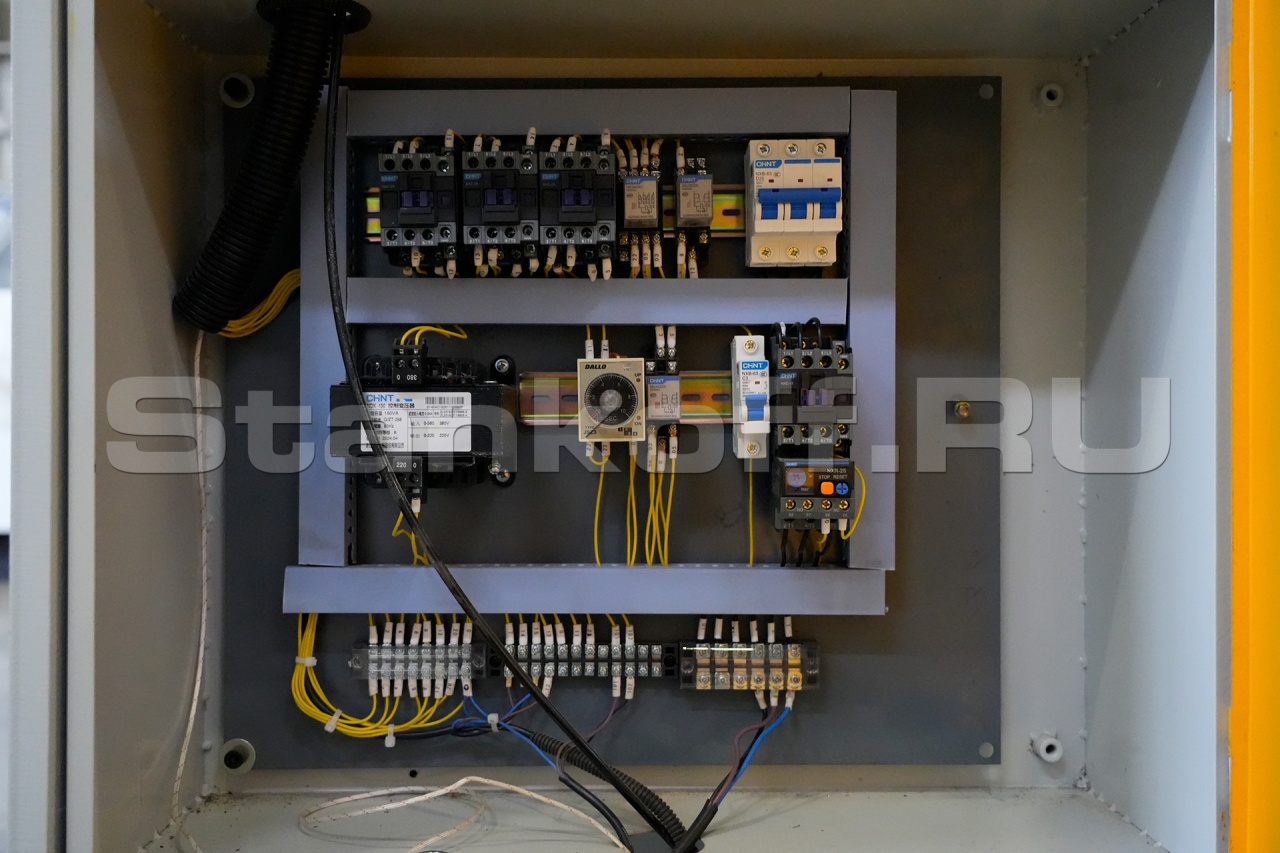

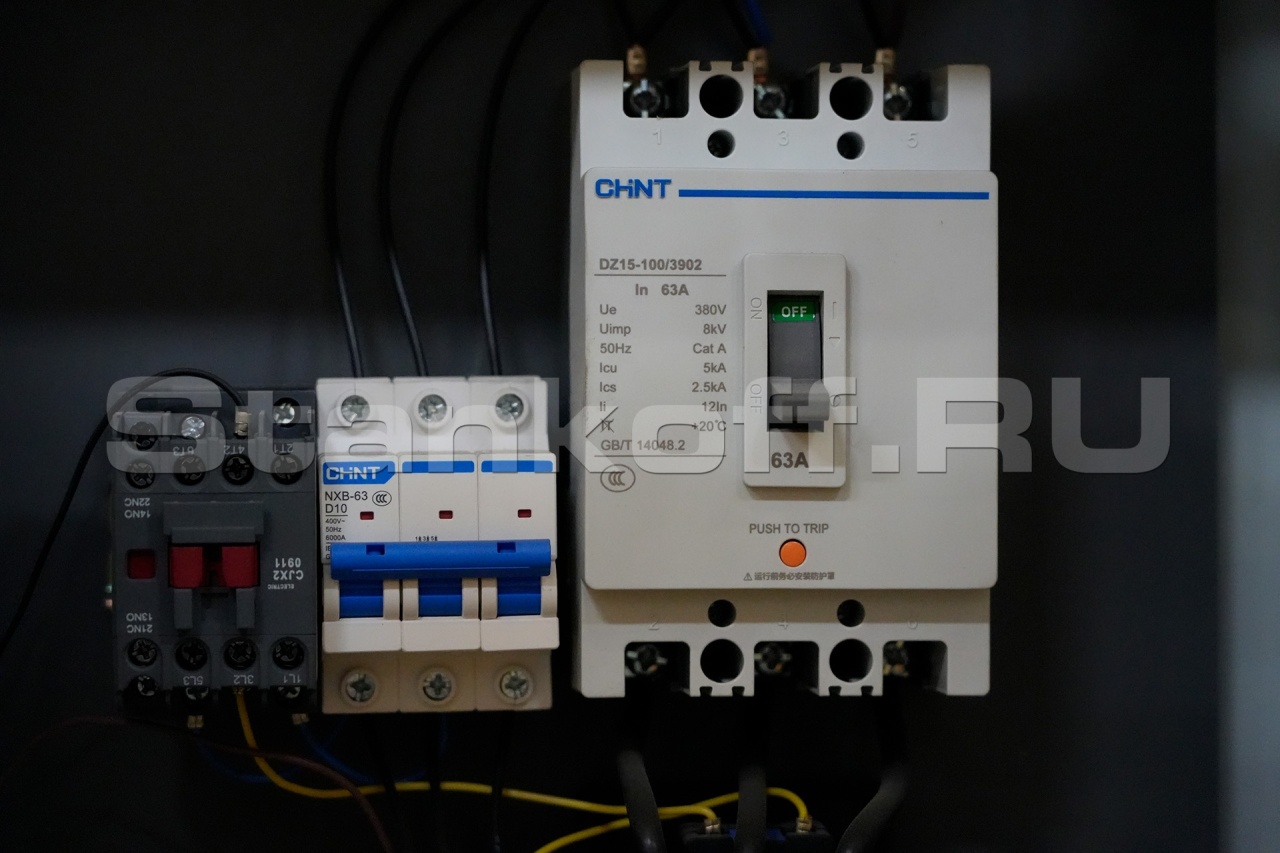

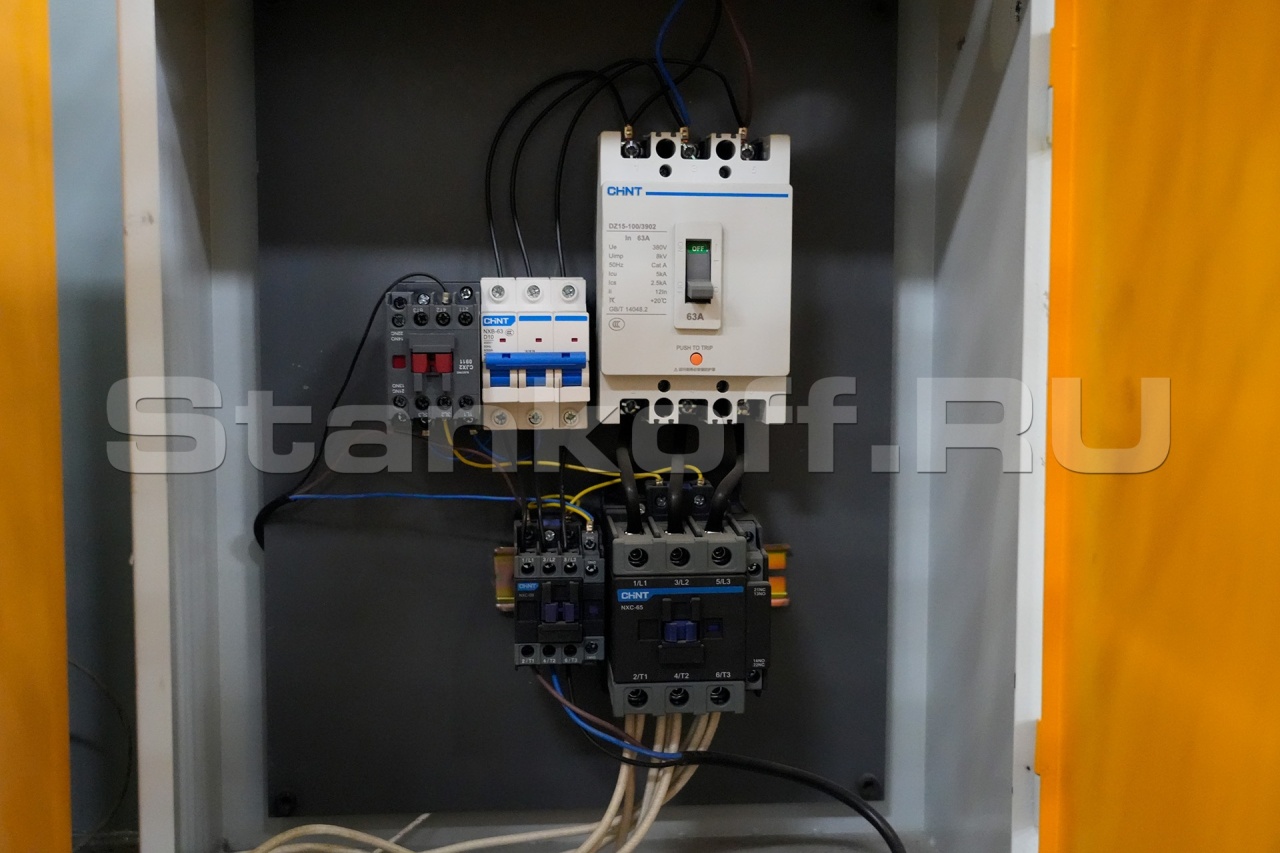

Пуль управления

Позволяет автоматически контролировать заданное давление и время прессования.

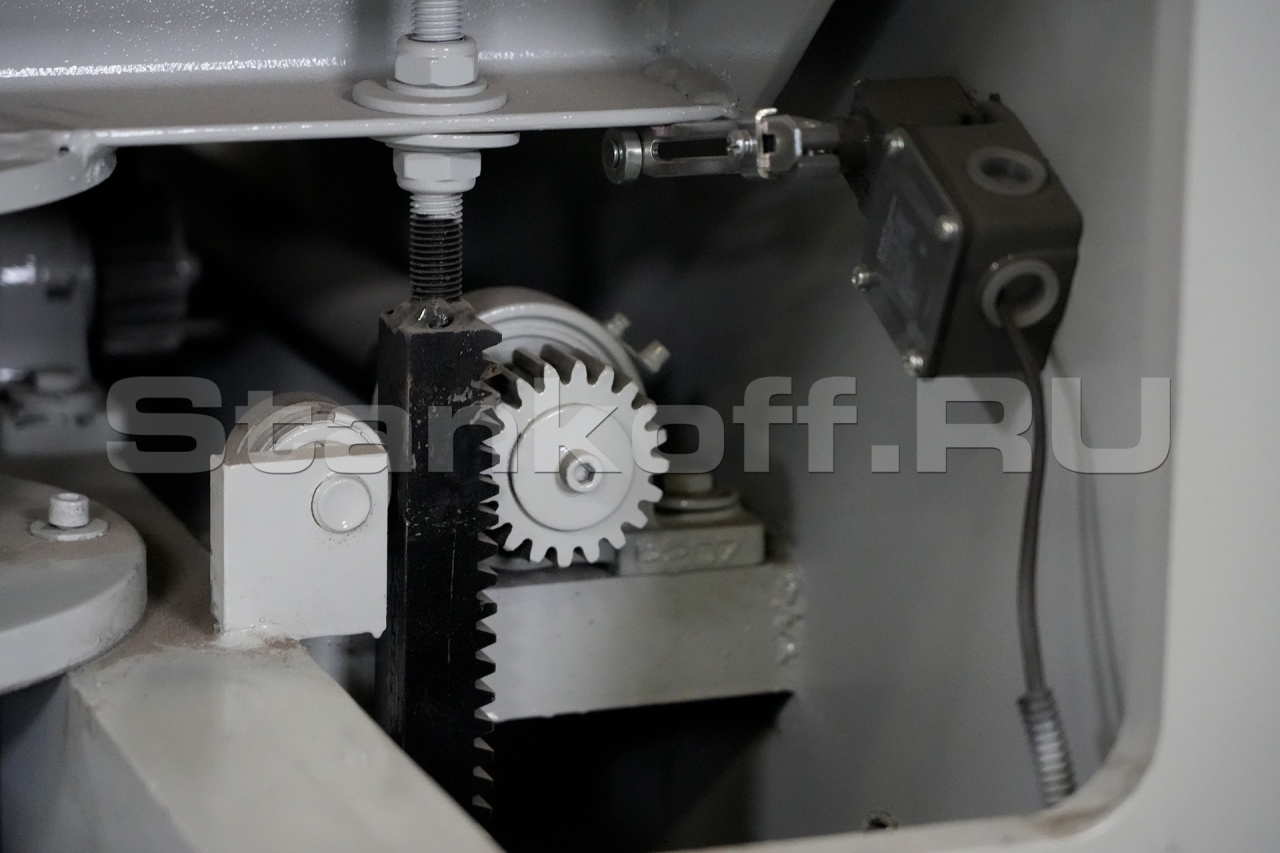

Концевой выключатель

Обеспечивает ограничения высоты подъема плиты.

Общие характеристики
Рабочее давление, т	200
Размер пресс-пластины, мм	1300x3000x42
Количество пролетов, шт	1
Количество гидроцилиндров, шт	10
Диаметр гидроцилиндров, мм	100
Макс. рабочая температура, ℃	150
Открытие пресс-пластин	Автоматическое
Расстояние между рабочей поверхностью и плитой, мм	300
Скорость закрытия пластин, мм/с	40
Мощность двигателя гидростанции, кВт	5,5
Способ нагрева	Электрический подогрев с помощью масла
Мощность нагрева, кВт	27
Общая мощность, кВт	36
Насос горячего масла
Тип двигателя	Трехфазный
Частота вращения двигателя, об/мин	2800
Максимальная производительность, л/мин	310
Макс. рабочая температура масла, °C	200
Напряжение, В	380
Ток, A	3,2
Частота, Гц	50
Мощность, кВт	1,5
Вес насоса, кг	30
Габариты
Вес станка (нетто), кг	8590
