Автоматический панелегиб FBE-3220

Детальное описание

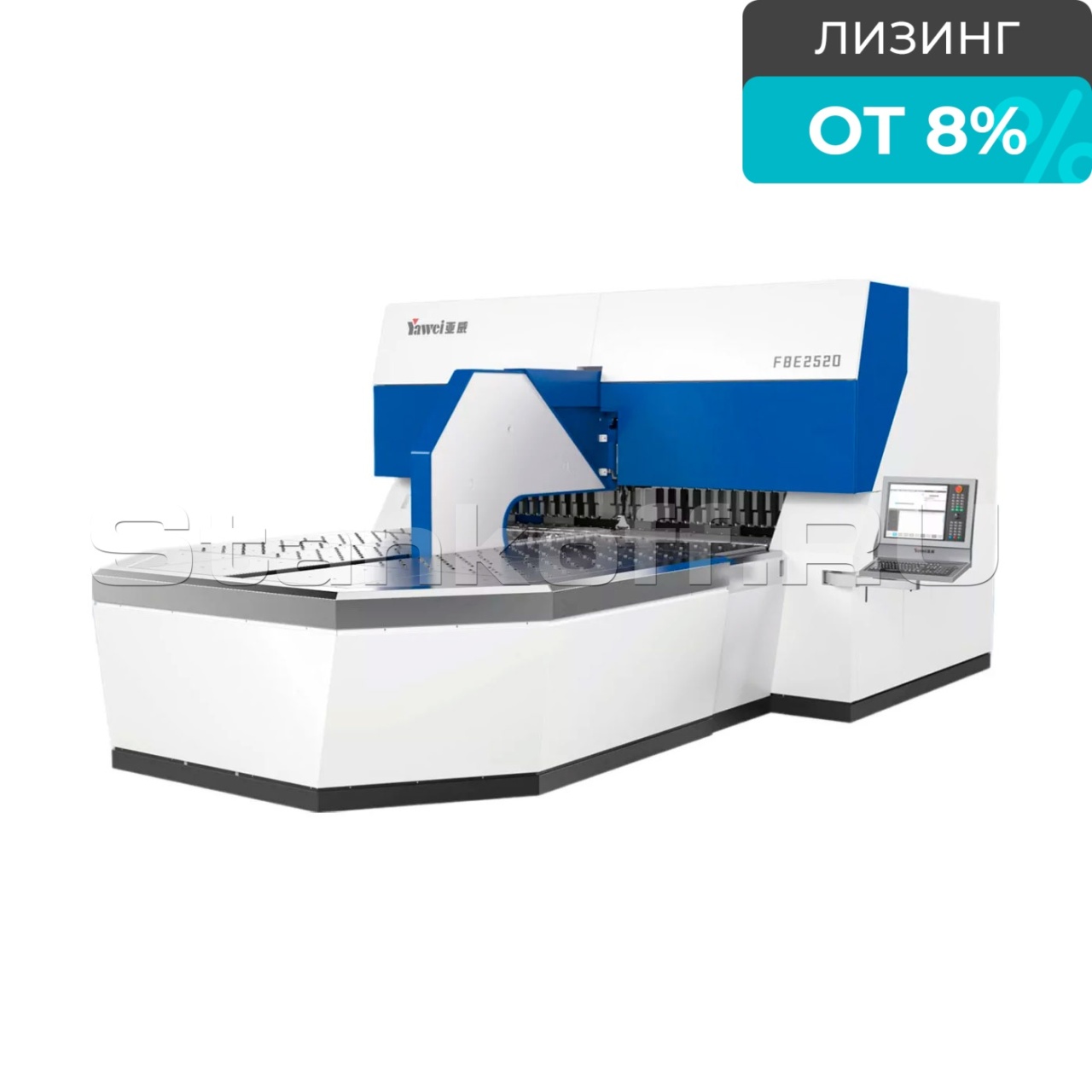

Автоматический панелегиб c автосменой прижимного инструмента FBE-3220 — премиальное оборудование для обработки листового металла предлагает возможность автоматической замены прижимного инструмента для создания комплектов панелей и позволяет выполнять обработку асимметричных деталей без участия оператора. Система управления ЧПУ SIEMENS обеспечивает промышленный уровень точности и надежности, а также поддержку неограниченного числа гибов для гибки сложных изделий.
Предназначен для серийного производства панельных деталей с плоским основанием и множеством загибов по периметру. Модель серии FBC оснащена системой автоматической смены инструмента и уникальным гибочным модулем, что обеспечивает высокую производительность и оптимальное соотношение цены и качества. Оборудование подходит для применения в промышленности, где востребованы панели, включая производство металлических дверей, фасадных панелей, корпусных деталей для электрошкафов и металлической мебели, светильников, кабин и дверей для лифтов, а также изделий для бытовой техники, общественного питания и кейтеринга. Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение.

Комплектация

Привод подачи и серводвигатель	SIEMENS (Германия)
Линейная направляющая (шарико-винтовая)	PMI (Тайвань)
Четырехэтапная система подготовки воздуха	SMC / AIRTAC (Япония)
Автоматические выключатели и контакторы	SIEMENS (Германия)
Выключатели	SCHNEDER Electric (Франция)
Главный выключатель	BALLUFF (Германия)

Различные варианты отгибаемых кромок

Положительный гиб

Отрицательный гиб

Плющение

Радиусная гибка

Система ЧПУ SIEMENS

Оснащена 17-дюймовым цветным сенсорным дисплеем и имеет встроенную память, способную хранить более 20,000 программ. Поддерживается подключение USB-накопителей и 2D-моделирование процесса гибки. Оборудование автоматически рассчитывает необходимую прижимную силу, включает функцию коррекции размеров и углов гиба заготовок, а также систему функциональной диагностики. В качестве опций доступны функции автоматизированного проводного интерфейса, автономного 2D/3D-программирования и автоматической корректировки углов гибки.

Конструктивные особенности

Высокопрочная станина

Рама станка установлена и проходит обработку за один цикл на высокоточных испанских расточных и фрезерных станках SORALUC, что гарантирует стабильность и точность базовых поверхностей. Сварная конструкция станка подвергается термическому «отпуску», что повышает ее жесткость и устойчивость, превосходя по характеристикам литые аналоги. Такая конструкция не только облегчает весь станок, но и делает его более подходящим для долговременной эксплуатации при высоких нагрузках.

Прижимной модуль

Автоматическое прижимное устройство (модуль) с автоматическим изменением длины отгибаемой полки, предотвращением недогиба кромок и другими функциями для облегчения обработки всех видов деталей типа «панель».
Конструкция прижимного модуля:
• Устройство сдвижения и раздвижения;
• Сегментный прижим;
• Откидывающийся прижим;
• Средний модуль;
• Механизм опрокидывания прижимов.

Гибочный модуль

Панелегиб оснащен двумя наборами инструментов — верхним и нижним, которые позволяют выполнять гибку под положительными и отрицательными углами, радиусную гибку и фиксацию с автоматической регулировкой длины прижима, обеспечивая точную и эффективную обработку заготовок сложной формы.

Модуль позиционирования

Двухпозиционный модуль обеспечивает точность геометрии панели, особенно при наличии неровной внешней кромки или погрешностей в ее раскрое. Основные функции модуля:
• Позиционирование заготовки по внешней кромке;
• Позиционирование заготовки по «вырубкам»;
• Позиционирование заготовки по «вырубкам» несимметричных заготовок. Благодаря управляемому перемещению передних пинов не только вдоль линии гиба, но и к ней и от нее, достигается высокая точность геометрии будущей панели, что особенно важно для несимметричных заготовок. Такая функциональность позволяет компенсировать конструктивные особенности и отклонения, обеспечивая точность и стабильность конечного изделия.

Модуль подачи заготовок

Панелегиб оснащен модулем автоматической подачей листовых заготовок, который после их размещения на столе выполняет позиционирование, зажим и гибку с помощью основного гибочного механизма.
Основные элементы модуля подачи:
• Позиционирующее устройство – обеспечивает точное расположение заготовки на столе;
• Поворотное устройство – помогает сориентировать заготовку для гибки;
• Зажимное устройство – фиксирует заготовку для стабильного процесса;
• Устройство подачи – управляет подачей листов к рабочему столу;
• Основание – служит общей базой для закрепления всех элементов модуля.

Скервомеханическая сисетма гибки

Обеспечивает высокоточную траекторию движения гибочного инструмента, что повышает точность работы. Настройка процесса проста и позволяет легко выбирать режимы гибки под управлением системы ЧПУ, которая также включает функции безопасности. Регулировка хода и скорости гибочной балки сервопривода под требования обработки помогает достичь более высокой эффективности и улучшенного качества гибки, адаптируясь к различным задачам.

Высокопрочная станина и стандартный рабочий стол

Вся рама станка позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC, что гарантирует стабильность и точность базовых поверхностей оборудования. Это позволяет добиться высокой точности и устойчивости конструкции. Сварная станина, прошедшая термический «отпуск», имеет более высокую жесткость по сравнению с литой конструкцией. Благодаря этому она лучше адаптирована к долговременной эксплуатации под высокими нагрузками при уменьшенном весе, что способствует повышению общей надежности и устойчивости станка при обработке.

Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.

Дополнительные опции

Внешнее программное обеспечение;
Короткие подвижные ножи;
Внешнее ПО для рабочего места технолога;
Короткие подвижные гибочные ножи;
Специальная подготовка инструмента под чертеж;
Оснащение роботом для погрузки/выгрузки деталей;
Дополнительный прижимной шток.

Образцы гибов

Получаемые изделия

Автоматические панелегибы находят широкое применение в сферах производства осветительных приборов, оборудования для общественного питания, металлической мебели, дверей, строительных конструкций, электрических корпусов и шкафов управления, систем отопления, вентиляции и кондиционирования, лифтов.

Общие характеристики
Макс. длина гиба, мм	3200
Макс. отгибаемая полка, мм	204
Макс. диагональ, мм	3530
Мин. толщина листа, мм	0,35
Диапазон отгибаемого угла, °	-130...+130
Макс. высота гиба, мм	204
Мин. толщина изгиба, мм	0,5
Высота рабочего стола, мм	1020
Макс. скорость подачи манипулятора, мм/с	1000
Макс. скорость вращения манипулятора, об/мин	50
Требуемое давление воздуха, МПa	0,7
Расход воздуха, нл/мин	150
Толщина гиба стандартным инструментом
Обычная углеродистая сталь δb = 410 МПа, мм	3,2
Нержавеющая сталь δb = 660 МПа, мм	2
Алюминиевый лист δb = 265 МПа, мм	4
Габаритные размеры
Длина, мм	7000
Ширина, мм	5000
Высота, мм	2650
Вес, кг	32500
