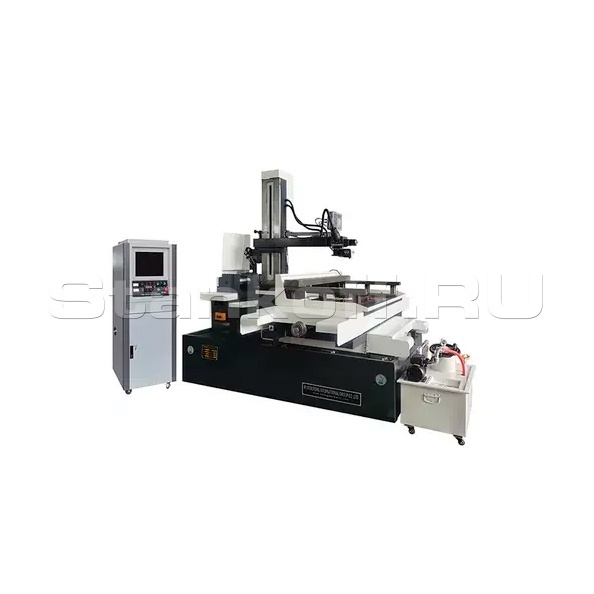

Электроэрозионный проволочно-вырезной однопроходный станок с ЧПУ DK7745

Детальное описание

Электроэрозионный проволочно-вырезной однопроходный станок с ЧПУ DK7745 предназначен для изготовления инструмента, деталей машин и приборов, а также различного рода пресс форм, штампов и других изделий из токопроводящих материалов. Станок оснащен системой числового программного управления (ЧПУ) с цветным монитором на базе компьютера в промышленном исполнении и генератором технологического тока.

Стандартная комплектация

Станок в сборе;
Стойка ЧПУ;
Насосная станция с насосом высокого давления;
Оптические линейки и устройство цифровой индикации (УЦИ);
Централизованная система смазки;
Устройство постоянного натяжения проволоки;
Панели подачи СОЖ (сопла), ролики, токосъемники;
Установочные опоры;
Комплект инструмента и оснастки (натяжной ролик, калибр вертикальности проволоки, набор прижимов, отвертки, шестигранники, ручка вращения барабана);
Комплект расходных материалов (банка СОЖ 2 кг, катушка проволоки молибденовой диаметром Ø0,18мм, длиной 2000 м, подшипники для направляющих роликов, направляющие ролики одноосные - 1 комплект из 3-х штук, направляющие ролики двухосные - 1 комплект из 2-х штук, фильера прецизионная - 1 комлект из 2-х штук, твердосплавные электроды - 1 комплект);
Программное обеспечение;
Руководство по эксплуатации на русском языке.

Размер стола, мм	810x570
Перемещение по осям, мм	450×550
Максимальная высота заготовки, мм	400
Максимальный вес заготовки, кг	350
Угол наклона проволоки, °/мм	±6°/80
Точность позиционирования, мм	0,005
Точность обработки, мм	0,012
Наилучшая шероховатость, Ra	≥0,8-1
Допустимые диаметры проволоки, мм	0,12-0,25
Скорость проволоки, м/с	5-11,5
Потребляемая мощность, кВт	≤2.5
Максимальная скорость реза, мм²/мин	160
Скорость стабильно обработки(резки), мм²/мин	120
Максимальный ток обработки, А	7
Максимальный ток короткого замыкания, А	10
Мощность генератора, кВт	2,5
Управление скоростью проволочного барабана	есть
Ширина импульса настройки	по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton)	по 11 значениям
Возможность изменения мощности	по 7 значениям
Габаритные размеры станка (ДxШxВ), мм	1720x1400x1700
Габаритные размеры шкафа управления (ДxШxВ), мм	700x700x1800
Вес, кг	1350
Вес шкафа управления, кг	100
