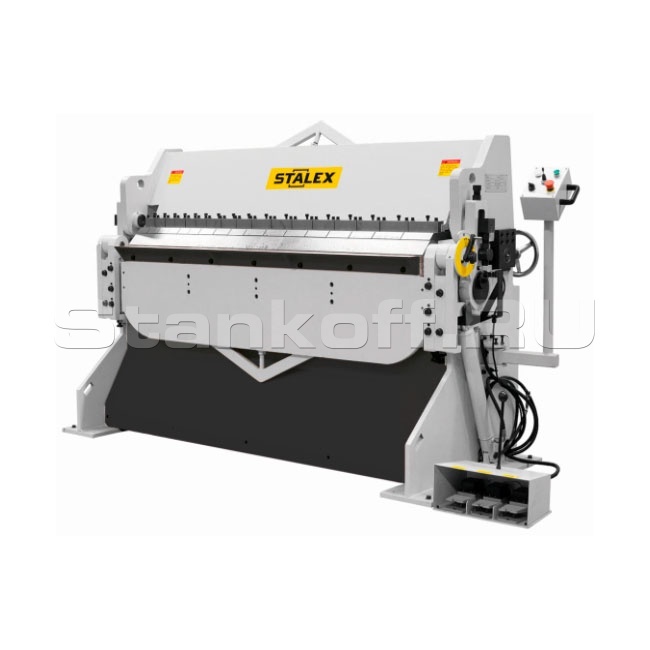

Гидравлический листогибочный пресс HW2500x4,0 позволяет гнуть листы толщиной до 3,5 мм (и до 4 мм для модели HW2500) с высокой точностью и повторяемостью. Угол гиба регулируется от 0° до 135°, предусмотрены настройки радиуса гиба и высоты подъема прижимной балки.
Станок без ограничения подачи листа подходит для работы с крупногабаритными заготовками. Конструкция с поворотной нижней балкой обеспечивает более высокую эффективность и простоту обслуживания по сравнению с прессами, использующими вертикальное движение пуансона.
Сварная стальная рама с антивибрационной технологией гарантирует надежность и долговечность. Сегментная верхняя балка из закаленной стали позволяет работать с профилями сложной формы, такими как короба и поддоны.
Станок подходит для тяжелого машиностроения, строительства и производств в транспортной и обрабатывающей отраслях.
Отличительные особенности
- Отсутствие ограничений на подачу листа обеспечивает возможность обработки крупногабаритных заготовок;
- Жесткая сварная конструкция из высокопрочной стали с антивибрационной технологией гарантирует надежность и долговечность;
- Возможность механической регулировки зазора между верхней и нижней балкой для точной настройки;
- Регулировка угла загиба от 0° до 135° осуществляется с помощью механической системы;
- Переносная ножная педаль позволяет оператору управлять станком, оставляя руки свободными для работы с листом;
- Размер сегментов HW2500:
- 76 мм – 9 шт;
- 102 мм – 5 шт;
- 127 мм – 8 шт;
- 153 мм – 2 шт.
Конструктивные особенности
Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки.
Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки.

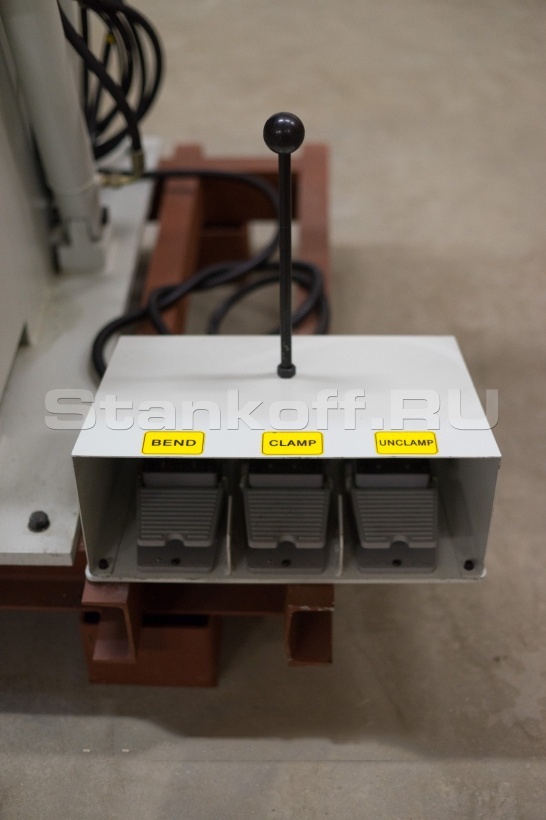

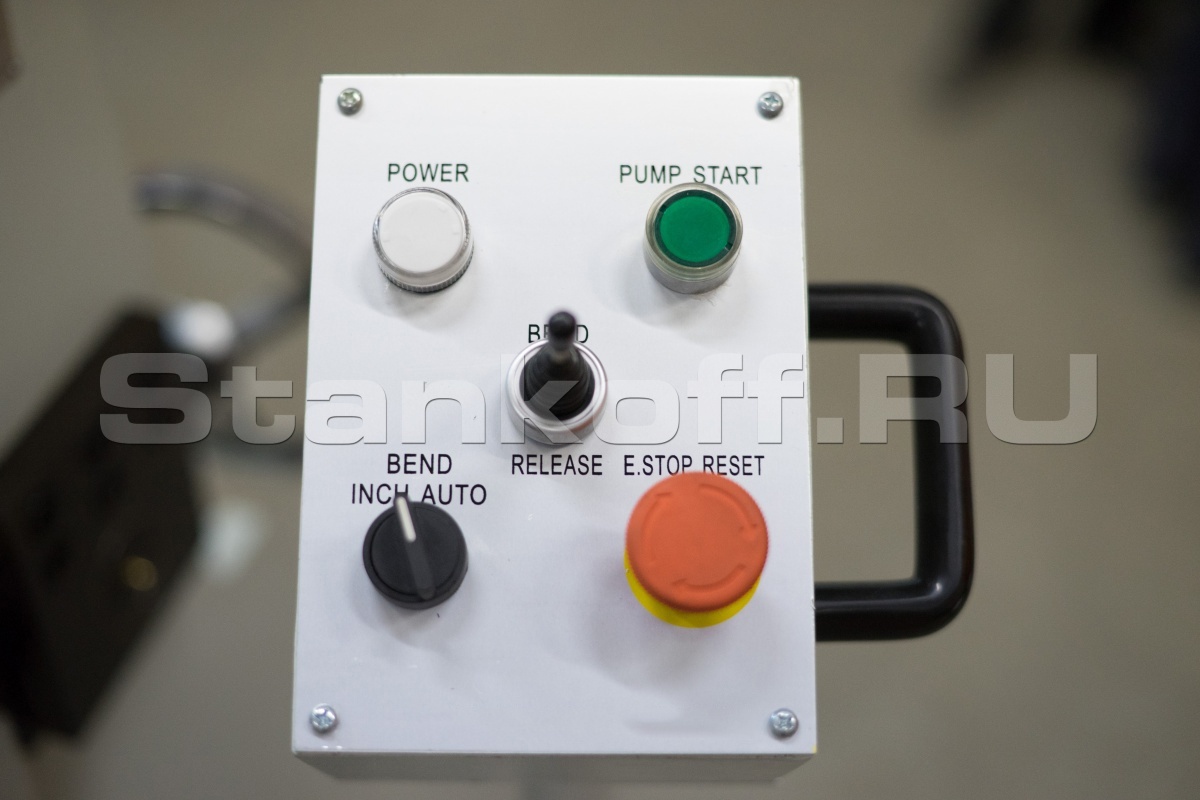

Пульт управления, ножная педаль (гибка/закрытие/поднятие).

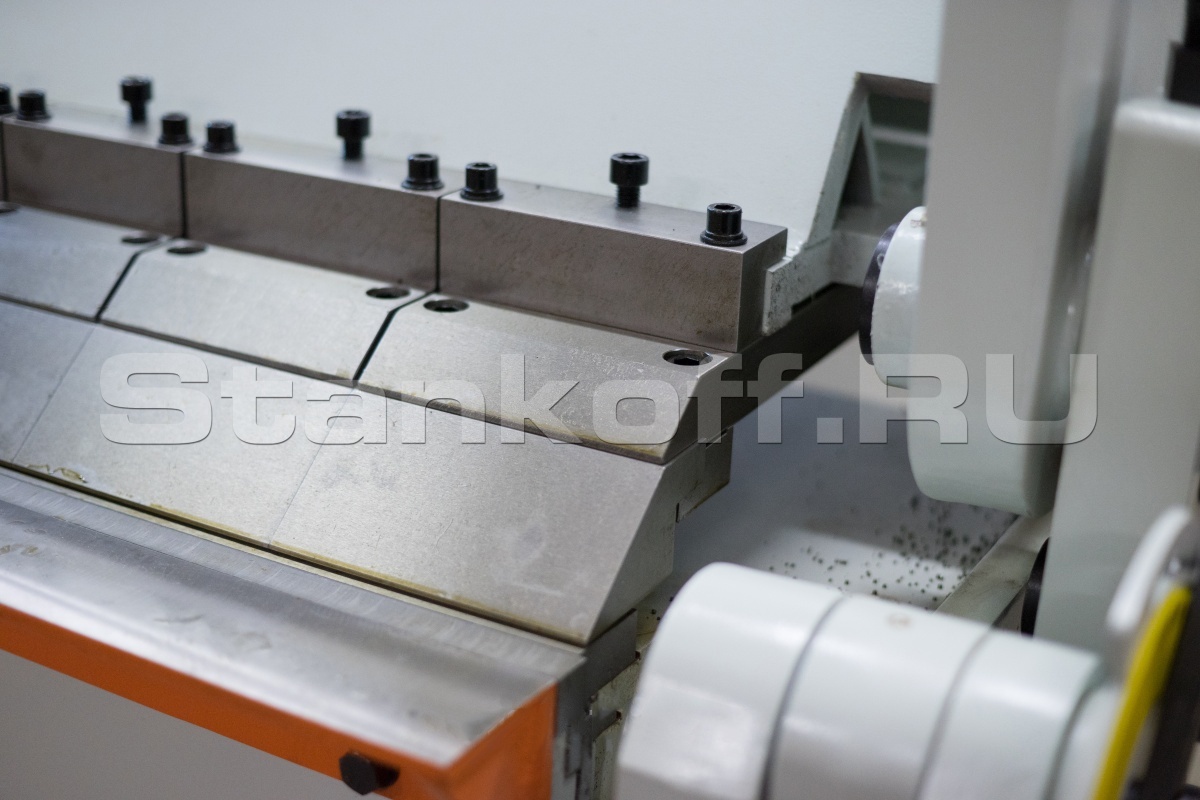

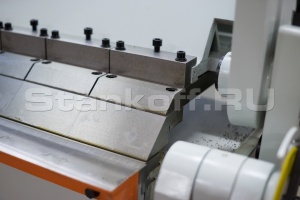

Верхняя сегментная балка на станке. Состоит из 24 сегментов: 9 сегментов – 76 мм, 5 сегментов – 102 мм, 8 сегментов – 127 мм, 2 сегмента - 153 мм.
Расшифровка класса вязкости гидравлического масла
| Класс вязкости |
Кинематическая вязкость при 40 °C, мм²/с |
| Маловязкие масла |
|
| 5 |
4,14-5,06 |
| 7 |
6,12-7,48 |
| 10 |
9,00-11,00 |
| 15 |
13,50-16,50 |
| Средневязкие масла |
|
| 22 |
19,80-24,20 |
| 32 |
28,80-35,20 |
| Вязкие масла |
|
| 46 |
41,40-50,60 |
| 68 |
61,20-74,80 |
| 100 |
90,00-110,00 |
| 150 |
135,00-165,00 |
| Рабочая длина гибки, мм |
2516
|
| Макс. толщина материала (сталь ≤400 мПа), мм |
4
|
| Макс. толщина материала (нерж. сталь), мм |
2,5
|
| Угол гибки |
0-135° |
| Твердость кромок сегментов верхней прижимной балки, HRC |
40-45 |
| Мин. полка при работе с макс. толщиной листа, мм |
30 |
| Высота в прижатом состоянии без сегмента, мм |
85 |
| Мин. глубина изделия (типа короб), мм |
150 |
| Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм |
0-25 |
| Макс. просвет в открытом состоянии, мм |
75 |
| Толщина/ширина гибочной балки, мм |
21 |
| Ширина уголка гибочной балки, мм |
74 |
| Механический задний упор, мм |
660 |
| Ход цилиндра (длина хода), мм |
400 |
| Макс. давление цилиндра, мПа |
15 |
| Скорость цилиндра, мм/с |
50-85 |
| Рабочее давление двигателя, мПа |
9-13 |
| Макс. выходная мощность мотора, кВт |
5 |
| Объем бака гидравлики, л |
155 |
| Необходимый уровень наполнения бака для работы, л |
120 |
| Габариты (ДxШxВ), мм |
3250х1200х1700 |
| Вес кг |
2850/3000 |
