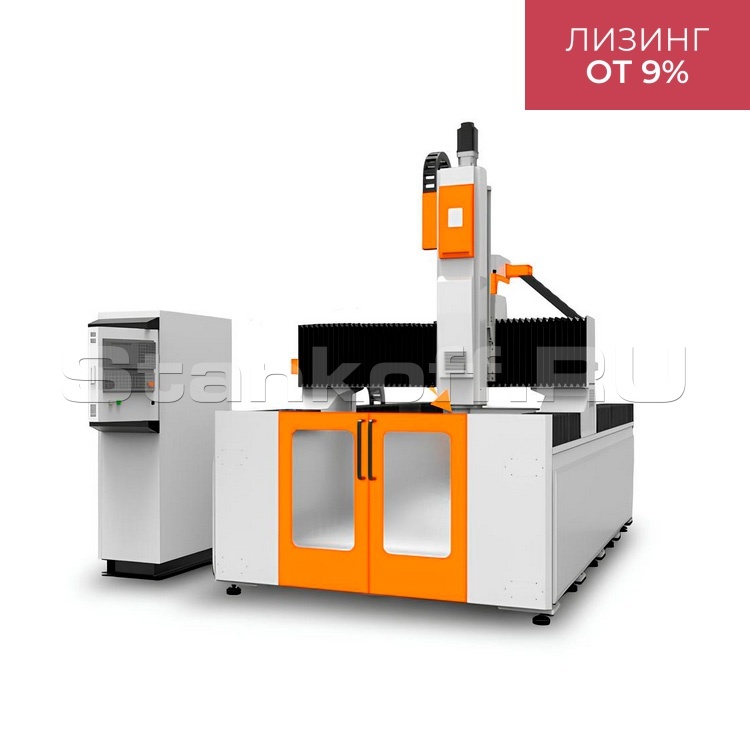

3-х осевой фрезерно-гравировальный станок с ЧПУ SF3012

Детальное описание

Станок предназначен для высокоточной фрезеровки и гравировки изделий в двух- и трёхмерном пространстве (в том числе 3D-обработка). Подходит для работы с твёрдой и мягкой древесиной, композитами (ДСП, ДВП, МДФ), различными видами полистирола (включая ПВХ и поликарбонатные составы), искусственным камнем, акрилом, оргстеклом и модельными пластиками.

Область применения

Используется в промышленности, бизнесе и творчестве. Находит применение при производстве мебели и её элементов (зеркал, изголовья кроватей, фасадов и др.), в ювелирных и гравировальных мастерских, при создании печатных плат, сувениров, скульптур и прототипов изделий. Также подходит для резки пластиков и плёнок, нанесения чертежей, шлифовки сложных поверхностей и изготовления рекламной продукции.

Конструктивные особенности

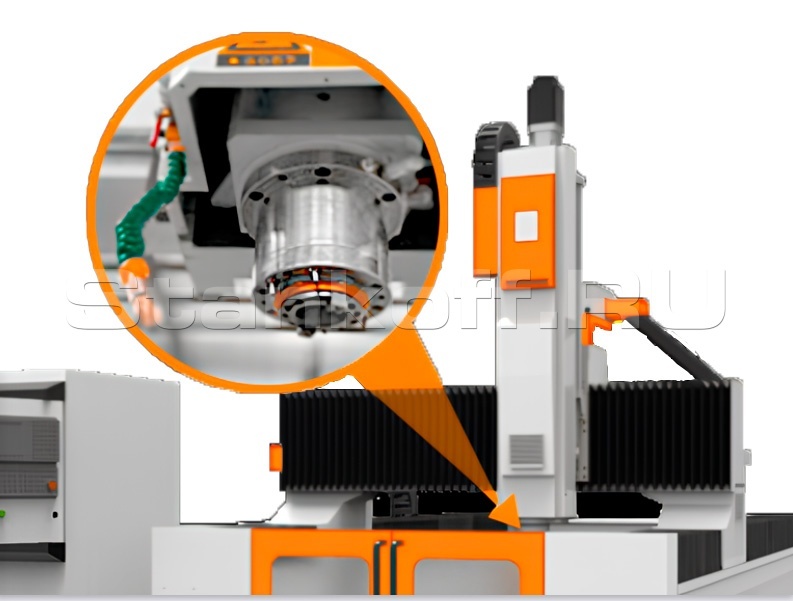

Шпиндель с автоматической сменой инструмента

Шпиндель производства Volis, мощностью 5.5 кВт, с масляным охлаждением и автоматической сменой инструмента.

Серводвигатели

4 сервопривода HNC/Yaskawa с абсолютным энкодером обеспечивают более высокую точность (до 0,01 мм) и скорость перемещений по осям по сравнению с шаговыми двигателями, что позволяет выполнять обработку материала быстро и точно.

Драйверы

4 драйвера HNC/Yaskawa имеют высокое качество, чтобы гарантировать нормальную работу станка.

ШВП

Шариковинтовая пара производства Тайвань используется для перемещений по осям X, Y и Z. Оснащена прямым приводом и высокоточной гайкой с классом точности C5, двойным маслогонным кольцом, встроенной системой смазки и защитой от пыли, что обеспечивает плавность хода, долговечность и точность обработки.

Линейные направляющие

Линейные направляющие производства Тайвань. Плавное перемещение, тихая работа.

Электрошкаф

Внутри установлены электрокомпоненты, соответствующие стандартам CE. Герметичность шкафа обеспечивает защиту от пыли, что позволяет сохранять работоспособность оборудования даже в условиях повышенной запыленности.

Система смазки

Обеспечивает автоматическую подачу смазочного материала ко всем направляющим осям. Смазка подаётся точно дозировано, что минимизирует расход и способствует стабильной и долговечной работе узлов станка.

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала.

Система аспиранции

Пылеулавливающий агрегат с воздуховодами и защитным кожухом для шпинделя обеспечивает эффективное удаление стружки и пыли из зоны обработки. Входит в стандартную комплектацию станка.

Линейный магазин автоматической смены инструмента

Линейный магазин автоматической смены инструмента на 8 позиций с патронами BT40. В комплекте поставляется 8 инструментов.

Ящик для инструмента

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.

Получаемые изделия

Общие характеристики
Система ЧПУ	HNC
Количество интерполируемых осей, шт	3
Рабочий стол
Тип рабочего стола	Столешница из стальной пластины с T-пазом
Размер рабочего стола, мм	3000х1200
Грузоподъёмность стола, кг	1500
Перемещения
Ход по оси X, мм	3000
Ход по оси Y, мм	1200
Ход по оси Z, мм	800
Скоростные характеристики
Скорость перемещения по осям X, Y, м/мин	55
Скорость перемещения по оси Z, м/мин	20
Рабочая скорость, м/мин	0–30
Параметры точности
Точность позиционирования по оси X, мм	±0,03
Точность позиционирования по оси Y, мм	±0,03
Точность позиционирования по оси Z, мм	±0,02
Повторяемость по оси X, мм	±0,02
Повторяемость по оси Y, мм	±0,02
Повторяемость по оси Z, мм	±0,01
Шпиндель
Макс. скорость вращения шпинделя, об/мин	10 000
Тип охлаждения	Жидкостное (масло)
Тип патрона	BT40
Инструментальный магазин, позиций	8 (линейный)
Датчик длины инструмента	Контактный, в комплекте
Обдув инструмента	Сжатым воздухом
Автоматическая система смазки	Да
Чиллер для шпинделя	Да
Электропитание, В/Гц	380 (±5%) / 50
Мощность шпинделя, кВт	5,5
Габаритные размеры
Длина, мм	4660
Ширина, мм	3220
Высота, мм	3280
