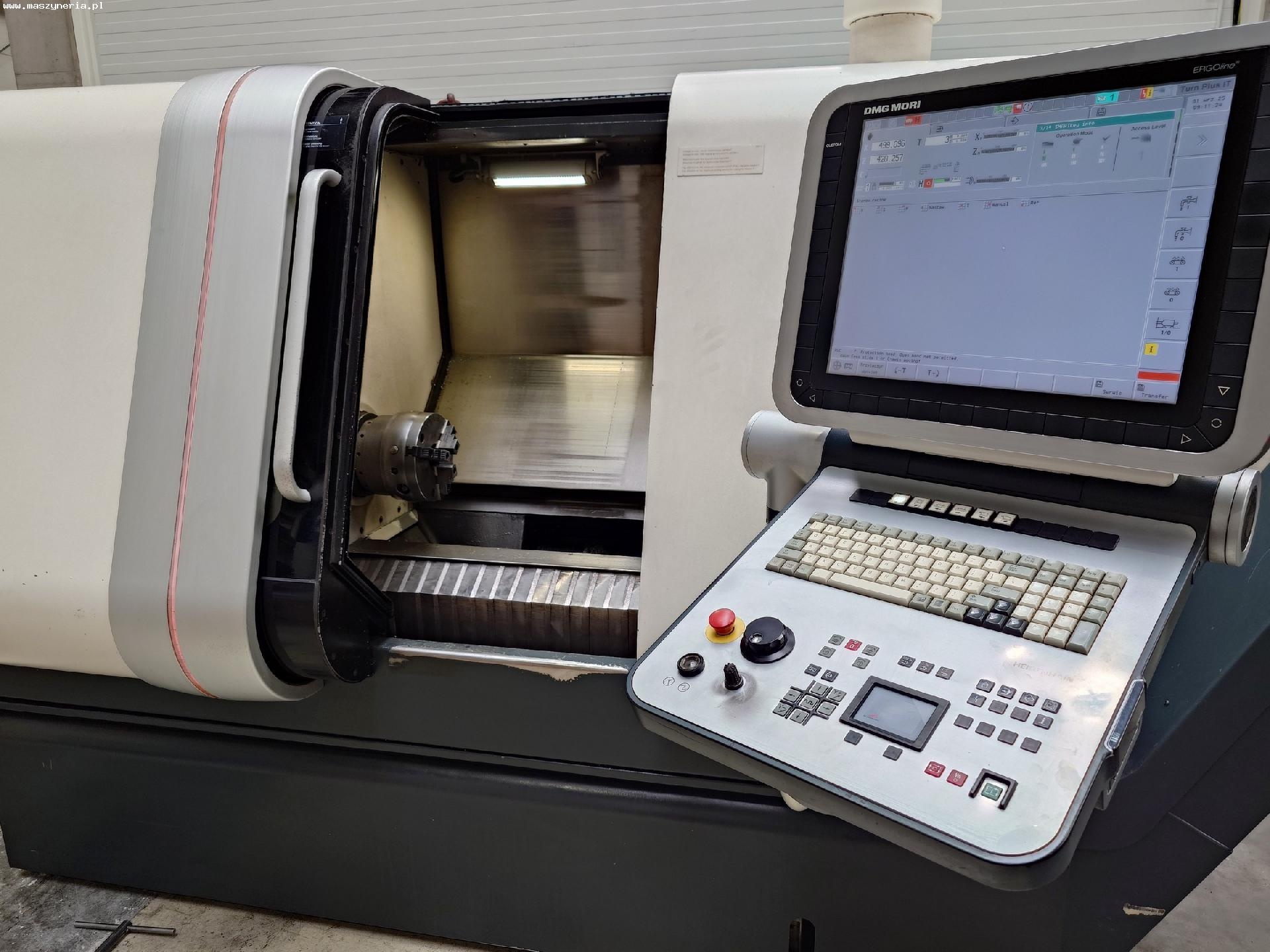

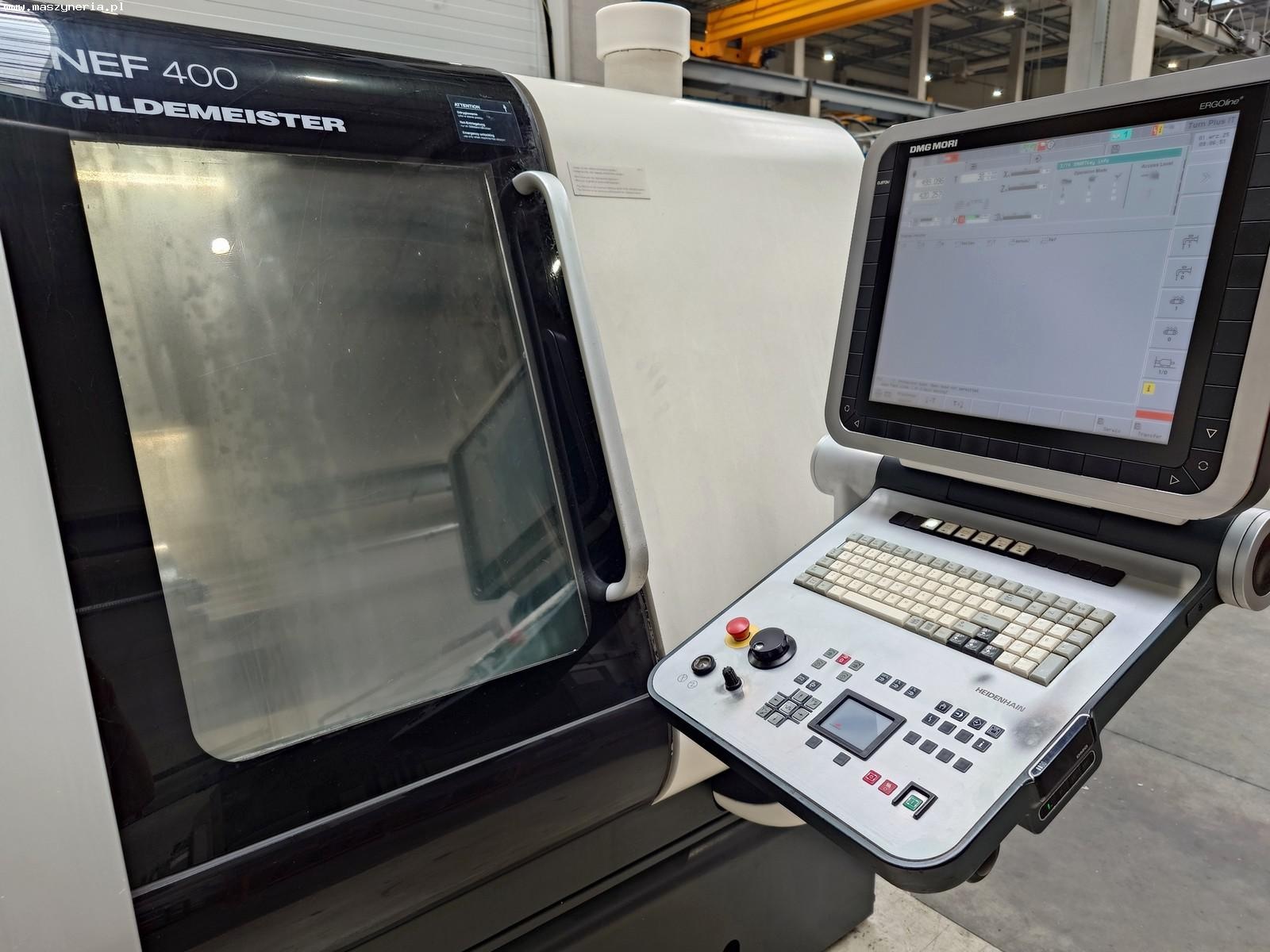

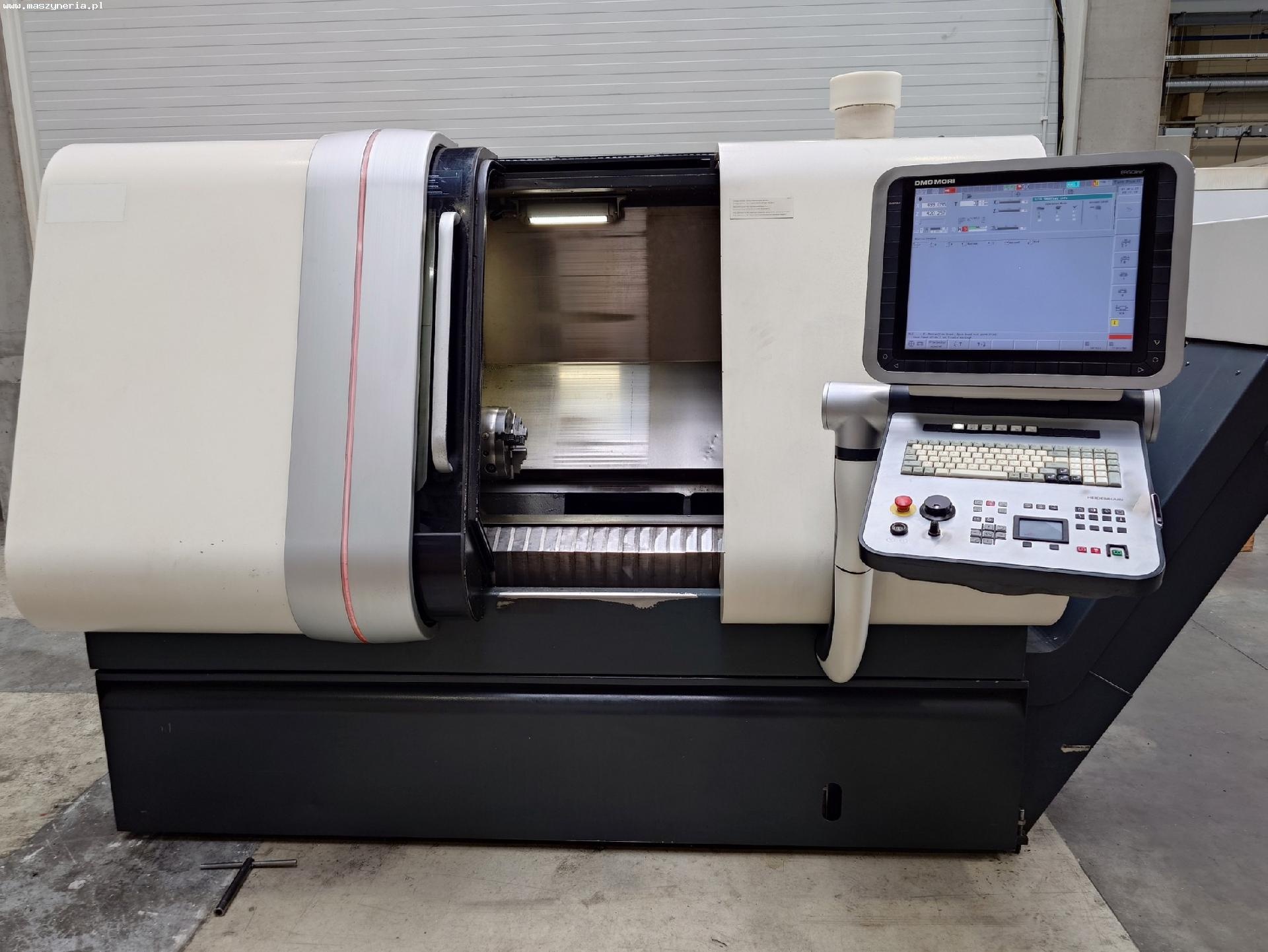

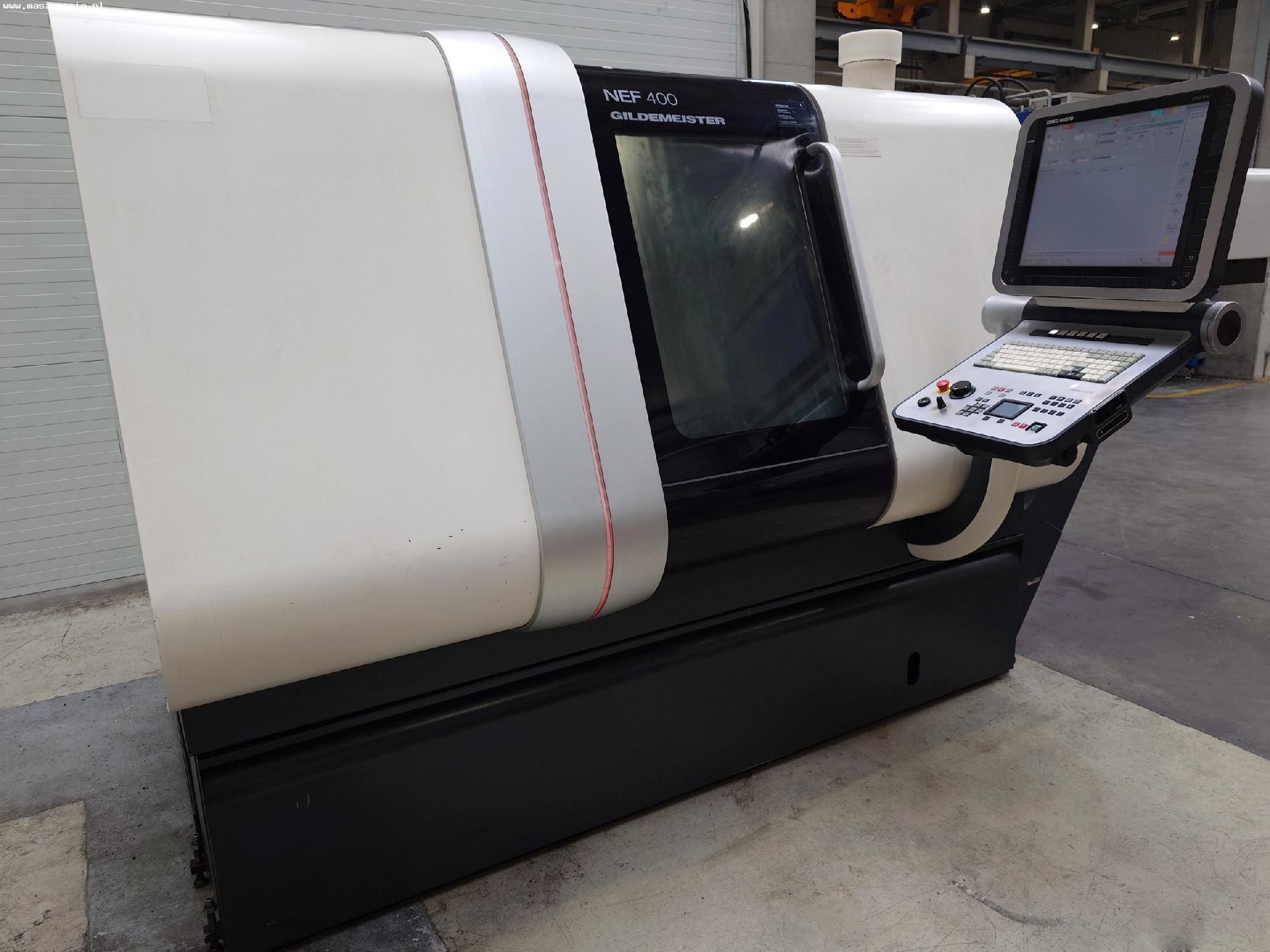

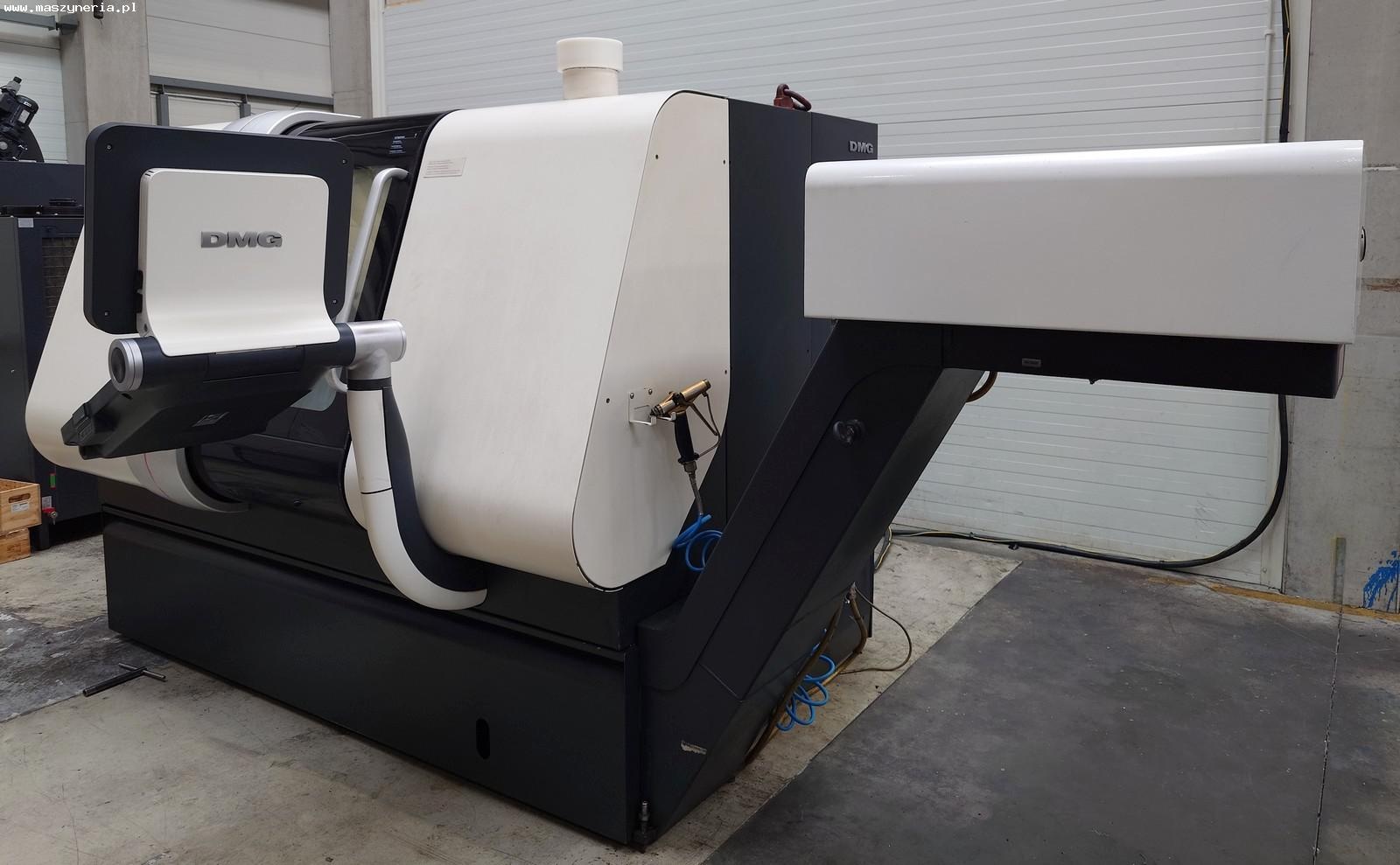

Токарный центр с ЧПУ DMG MORI NEF 400

Токарный центр с ЧПУ DMG MORI NEF 400 был построен в 2009 году в Польше компанией FAMOT Pleszew S.A.

Технические характеристики токарного станка по металлу DMG MORI NEF 400

• максимальный диаметр точения: 350 мм
• диаметр прутка: 52 мм
• поворот над станиной: 385 мм
• поворот над суппортом: 350 мм
• максимальная длина точения: 650 мм
• расстояние между центрами: 805 мм
• подача по оси X/Z: 255/700 мм
• подача по оси Z (задняя бабка): 580 мм
• быстрое перемещение по осям X,Z: 30 м/мин
• сила тяги по оси X/Z (100% ED): 4,5/6,2 кН
• сила тяги по оси X/Z (40% ED): 5/8,5 кН
• максимальная скорость вращения шпинделя: 4000 об/мин
• диаметр отверстия шпинделя: 65 мм
• диаметр шпинделя: 90 мм
• мощность привода шпинделя (100% ED/40% ED): 11,5/15,3 кВт
• крутящий момент шпинделя (100% ED/40% ED): 293/390 Нм
• конец шпинделя: A6 DIN 55026
• расстояние от торца шпинделя до пола: 1040 мм
• диаметр патрона: 200 мм
• максимальная скорость вращения револьверной головки: 4500 об/мин
• мощность привода револьверной головки (100% ED/ 40% ED): 3,3/4,4 кВт
• крутящий момент револьверной головки (100% ED/ 40% ED): 16/21 Нм
• держатель инструмента: VDI 30
• количество приводимых инструментов: 6
• сечение хвостовика инструмента: 20×20 мм
• удлинение задней бабки: 580 мм
• конусность задней бабки: Morse MK4
• максимальное усилие на задней бабке: 680 даН
• часы работы: 6492 ч
• время включения станка: ок. 25750 ч
• электропитание: 400 В; 50/60 Гц
• габариты (Д с транспортером стружки х Ш х В): 3800 х 2215 х 1990 мм
• вес станка DMG GILDEMEISTER NEF 400: 3265 кг

Оснащение токарного станка DMG MORI

• управление ЧПУ: HEIDENHAIN

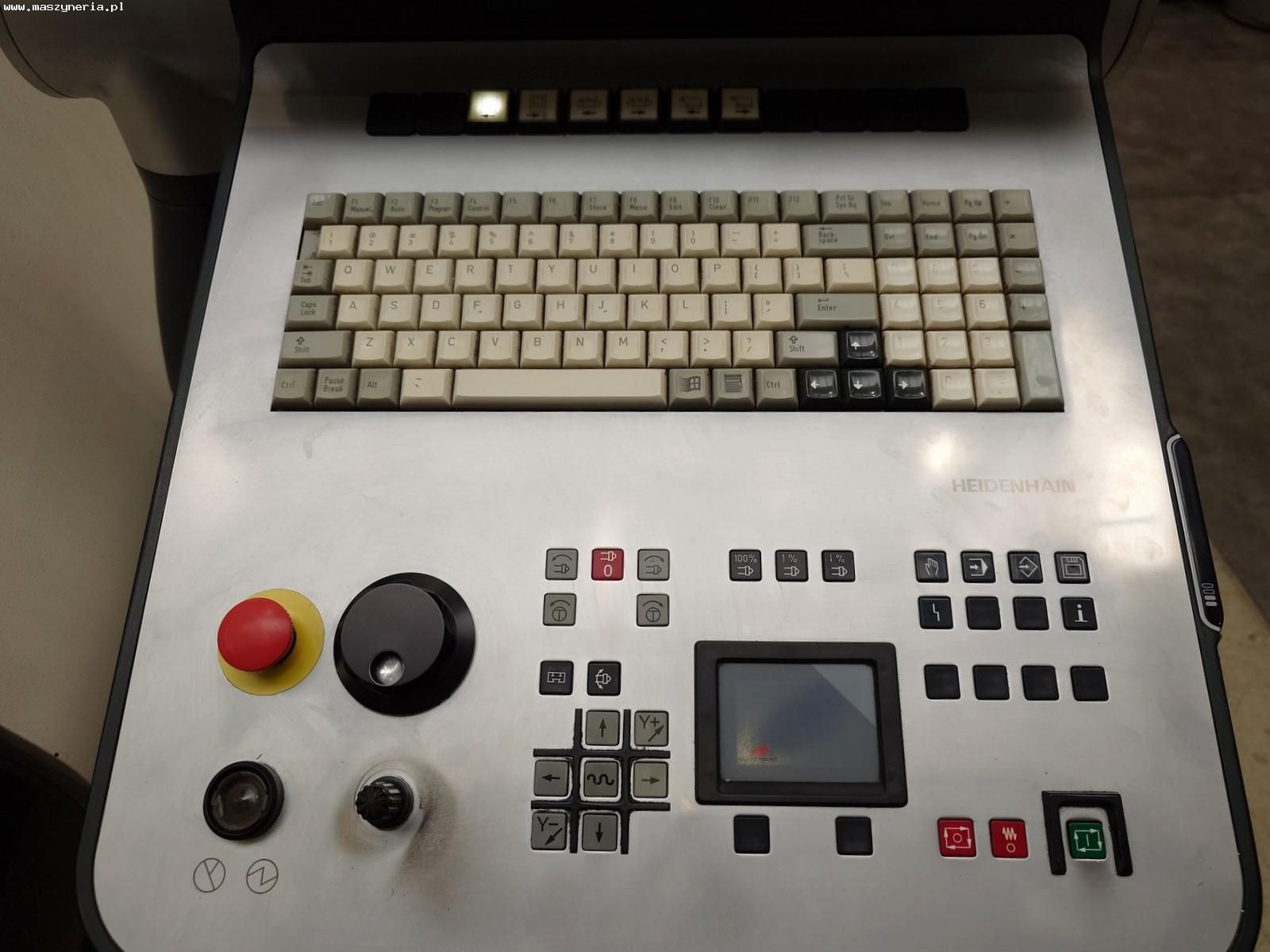

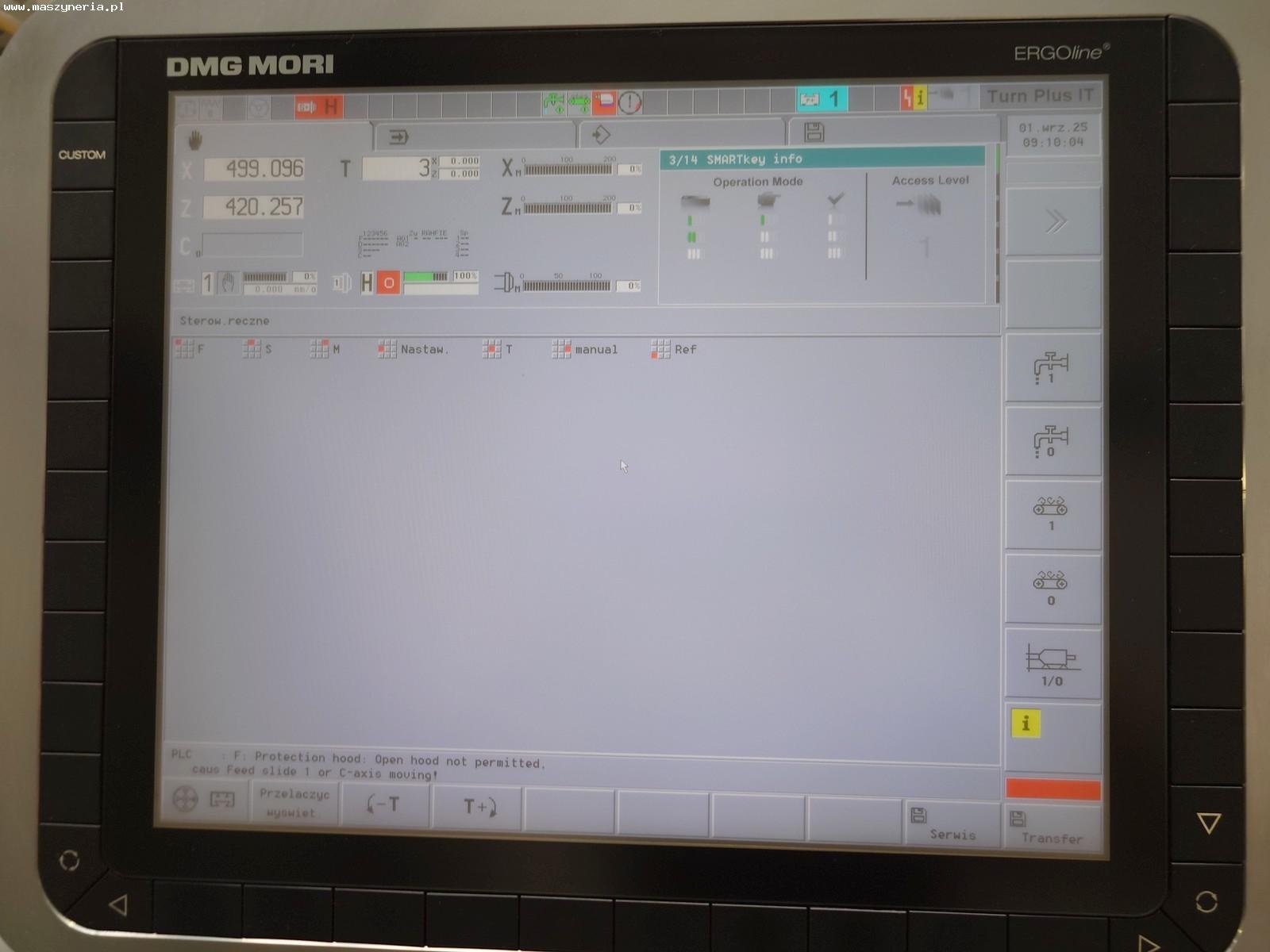

• сенсорная панель управления: DMG MORI ERGOline

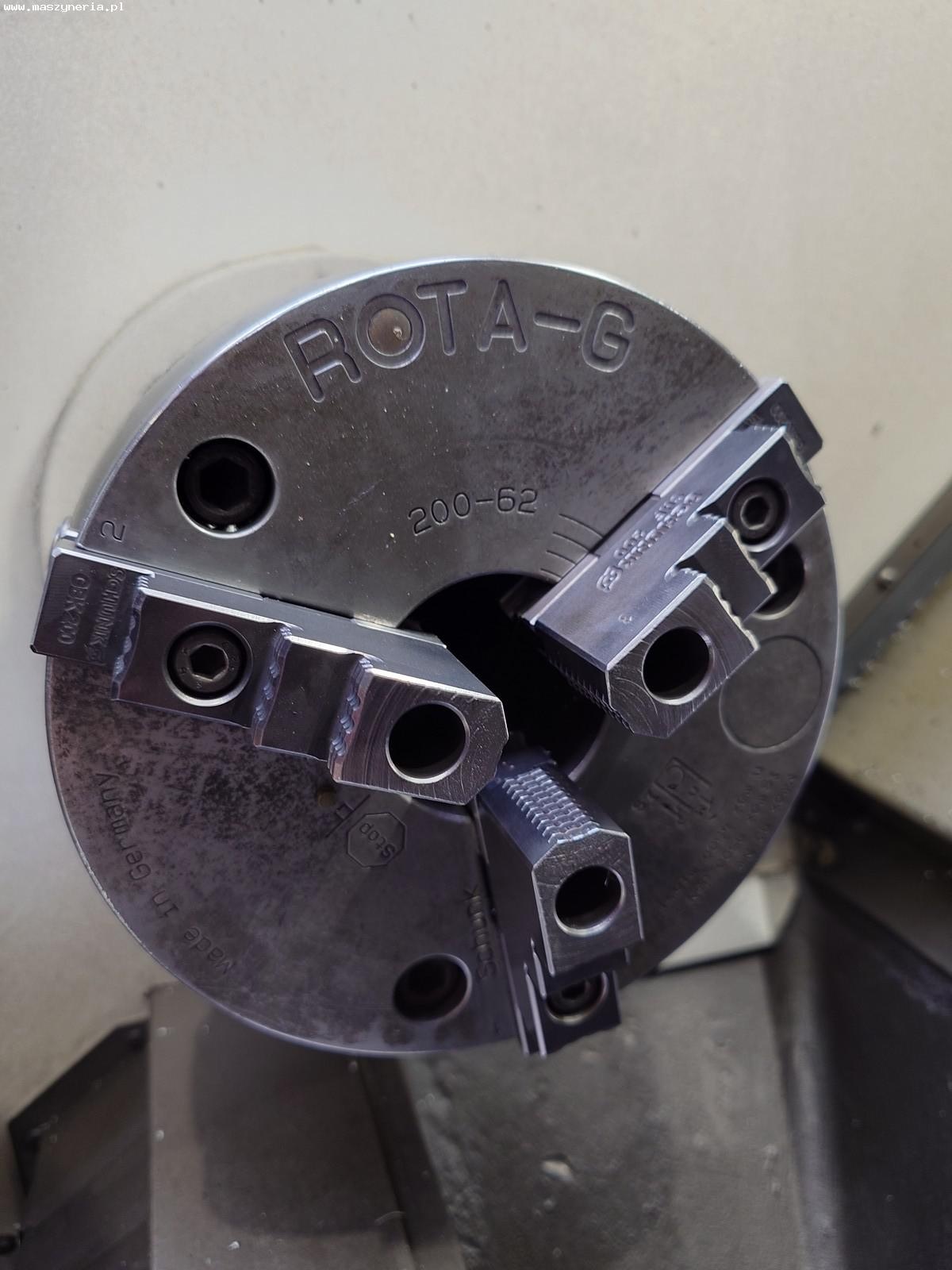

• патрон SCHUNK с быстросменными губками

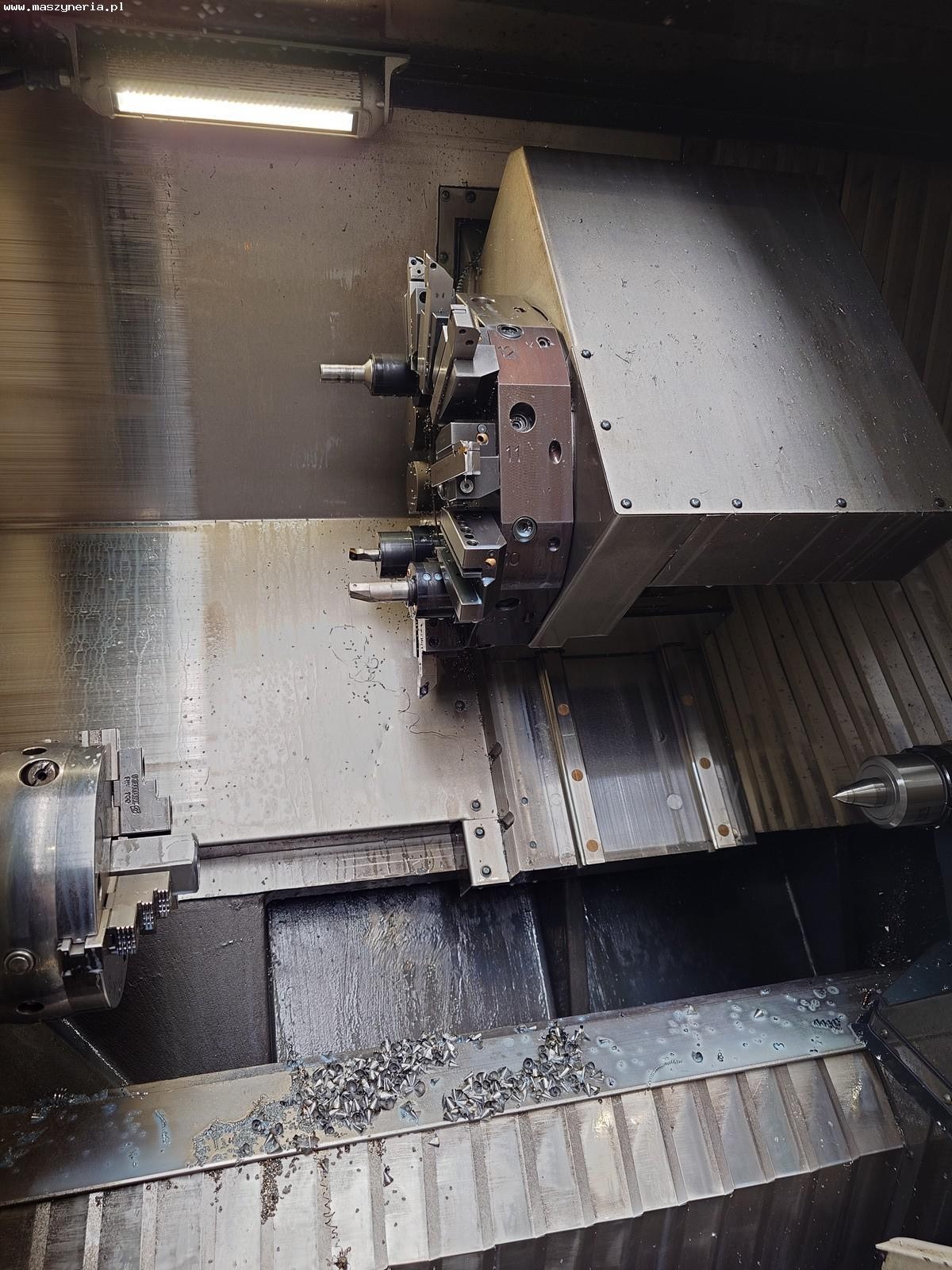

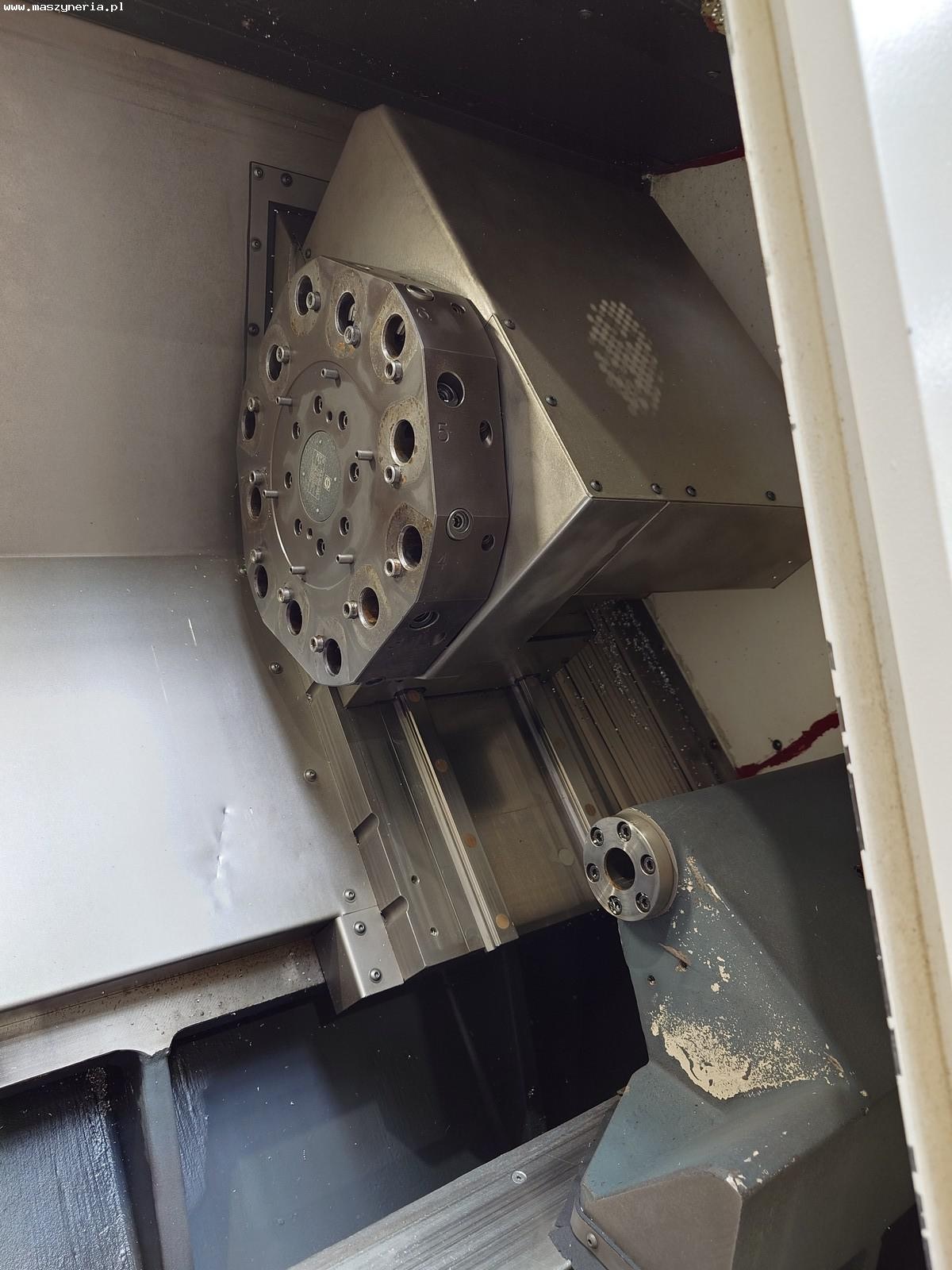

• 12-позиционная револьверная головка VDI 30
• приводные инструменты
• ось C
• гидравлическая задняя бабка

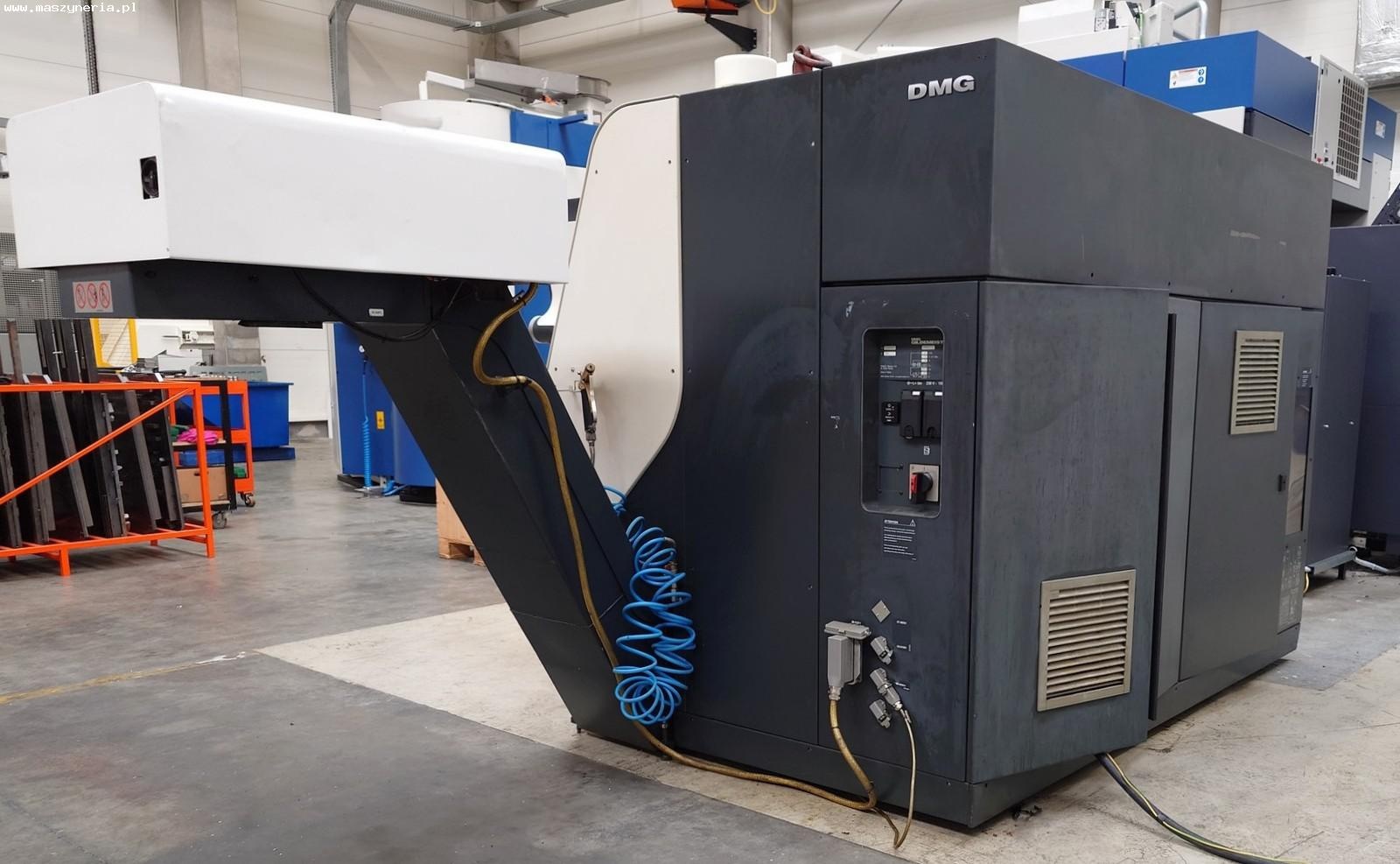

• конвейер стружки
• лоток для стружки 160 л
