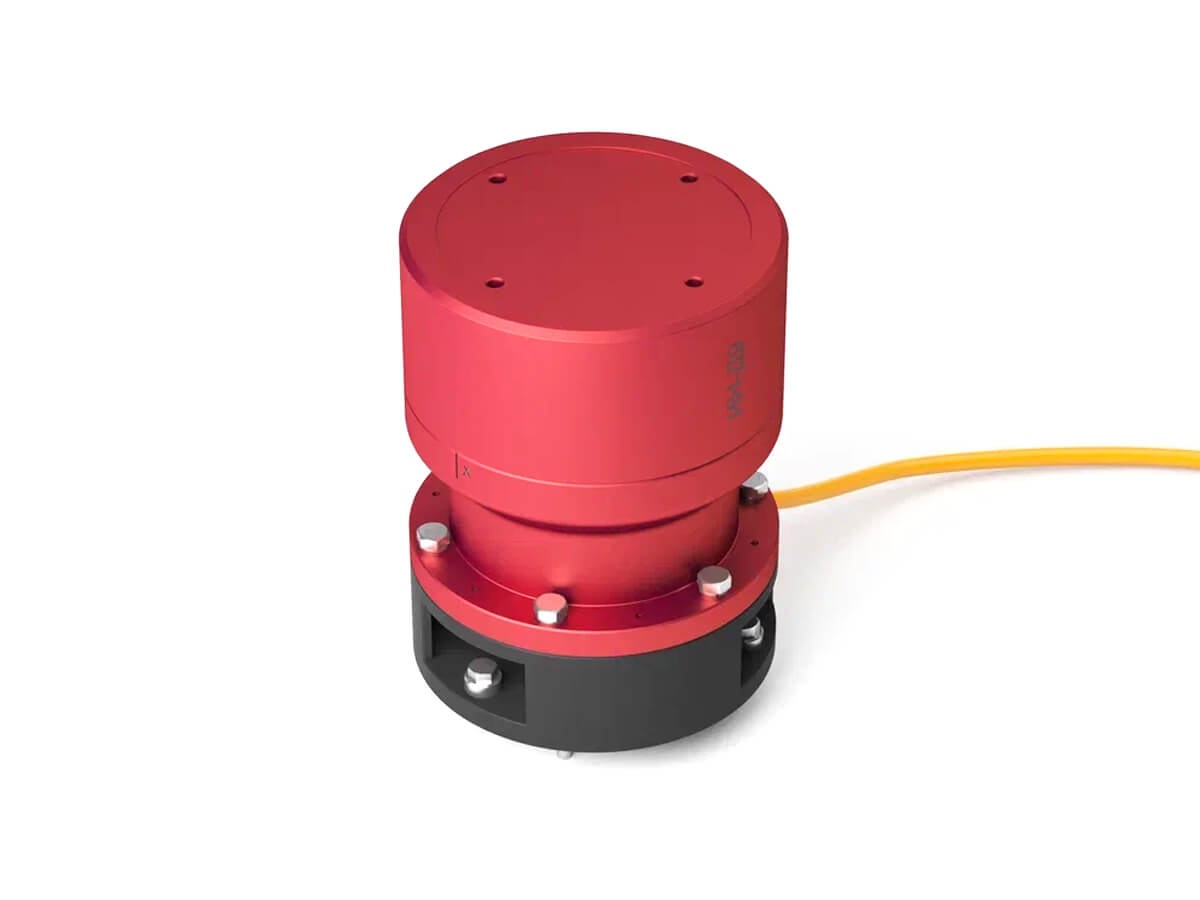

Измеритель угла наклона ИН-Д9 предназначен для решения задач высокоточных измерений абсолютного угла наклона и задач критичных к температурному и временному дрейфу датчика. Высокая точность достигается за счет применения маятникого первичного преобразователя собственной разработки ПН-4, установленного на прецизионной поворотной платформе.
Измеритель угла наклона предназначен для решения задач высокоточных измерений абсолютного угла наклона и задач, критичных к температурному и временному дрейфу. ИН-Д9 самый точный датчик в линейке НТП Горизонт. Высокая точность достигается за счет применения маятникого первичного преобразователя собственной разработки ПН-4, установленного на прецизионной повортной платформе.
Первичный преобразователь инклинометра представляет собой осесимметричную, заполненную электролитом металлическую ампулу с пятью токовыводами. Первичный преобразователь содержит центральный подвижный электрод, играющий роль сильно демпфированного маятника и четыре боковых электрода. При наклоне первичного преобразователя центральный подвижный электрод изменяет своё положение относительно боковых электродов, что приводит к изменению электрических сопротивлений, заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются электронным блоком в выходные электрические сигналы измерителя.
Принцип действия инклинометра ИН-Д9 основан на измерении угла наклона в прямом и обратном направлении, разворот первичного преобразователя осуществляется на высокоточной поворотной платформе, имеющей прицессию оси менее 1».
Области применения
Назначение
Технические характеристики
| Модельный ряд | ИН-Д9360 | ИН-Д9 720 | ИН-Д9 1440 | ИН-Д9 1800 | ИН-Д9 3600 | ИН-Д9 7200 | ИН-Д9 10800 | ИН-Д9 14400 |
|---|---|---|---|---|---|---|---|---|
| Диапазонизмерений,угловые секунды | ±360 | ±720 | ±1440 | ±1800 | ±3600 | ±7200 | ±10800 | ±14400 |
| Пределы допускаемой основной относительной погрешности измерений угла наклона, % от диапазона измерений | ± 0,25 | |||||||
| Разрешение, % от диапазона измерений | 0,015 | |||||||
| Предельное значение собственного дрейфа нуля, % от диапазона измерений | 0 | |||||||
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1ºС, % от диапазона измерений | ±0,001 | |||||||
| Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона | 0 | |||||||
| Временной дрейф нуля за 1 год, % от диапазона | 0 | |||||||
| Процедура самокалибровки | По команде/по расписанию | |||||||
| Время проведения самокомпенсации, не более, мин. | 1 | |||||||
| Рабочий температурный диапазон измерителей с цифровым выходом, °С | от -40 до +50 | |||||||
| Угол между радиальными измерительными осями преобразователя, º | 90 ±1 | |||||||
| Пылевлагозащищённость, степень защиты IP | не ниже 65 | |||||||
| Ресурс работы первичного преобразователя, часы | 100000 | |||||||
| Средний срок службы, лет | 10 | |||||||
| Количество преобразователей, подключаемых к одной линии RS-485 | до 10 | |||||||
| Протокол обмена | ModBus | |||||||
| Общая длина кабельной линии, м | до 800 | |||||||
| Напряжение питания у измерителей, В | от +9 до +28 | |||||||
| Потребляемый ток при напряжении 24В, не более, мА | 150 | |||||||
| Габаритные размеры преобразователя (ϕ х высота), мм | 99х140 | |||||||
| Масса измерителя, кг | ||||||||

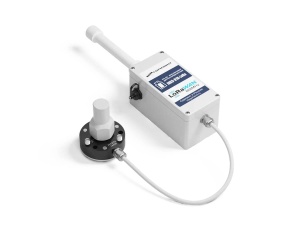

Беспроводной инклинометр ИН-Д3 LoRaWAN — беспроводной датчик измерения угла наклона строительных конструкциях в системах СМИК и в системах геотехнического мониторинга, не требующий подключение по...
Инклинометр ИН-ДЗ Ex (взрывозащищенное исполнение) предназначен для измерения угла наклона в системах мониторинга объектов во взрывоопасных зонах. Применяется на объектах в нефтегазодобычи,...

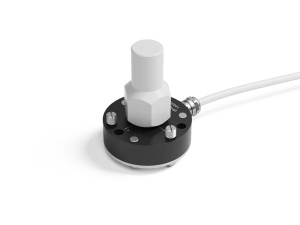

Измеритель угла наклона и наклонных перемещений для систем мониторинга строительных конструкций.Прецизионный инклинометр ИН-ДЗ предназначен для измерений малых углов наклона и наклонных перемещений...
